使雷射光束成為錐形

如果需要，使用一張紙執行「粗略錐形」操作。

1. 將兩個支架放在 12 點鐘方向。
2. 在測桿和 M 支架上的目標之間放一張紙。
3. 在雷射光束命中紙張的地方做一個標記。
4. 將 S 裝置旋轉 180º。使用手柄。
5. 在雷射光束命中紙張的地方做一個標記。
6. 將雷射光束調整到兩個標記中間的位置。請使用 S 裝置上的螺絲。
7. 對 M 裝置重複該程序。

從 S 到 M 成為錐形

1. 將兩個裝置放置在 12 點鐘方向。
2. 向上移動 M 裝置以在支架上顯示目標，請見下圖。
3. 注意雷射光束命中位置 A 上目標的位置。
4. 將 S 裝置旋轉 180º。使用手柄。
5. 注意雷射光束命中位置 B 上目標的位置。
6. 在位置之間畫一條線，並在位置 A 和 B 之間標記中間點。
7. 將雷射光束調整到中間點 C。請使用 S 裝置上的螺絲。

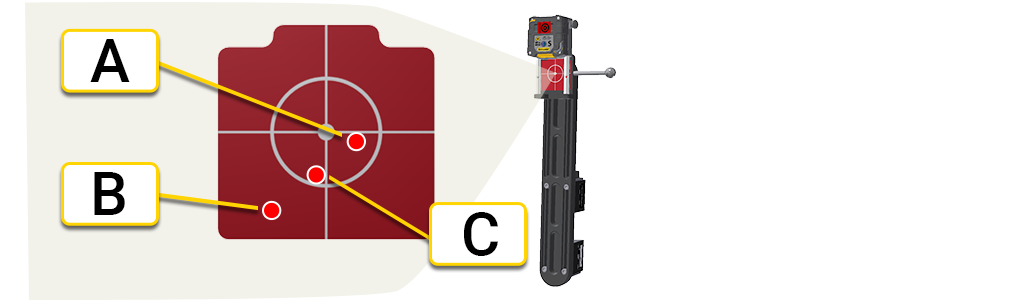

M 機器。目標顯示在支架上。



8. 再次將 S 裝置旋轉 180º。如果旋轉時雷射光束未移動，即為正確的錐形。
   如果移動超過 3 公釐，請重複進行步驟 3 至 7。
9. 鬆開支架上的螺絲並進行調整，直到雷射光束命中 M 支架上的目標中心。

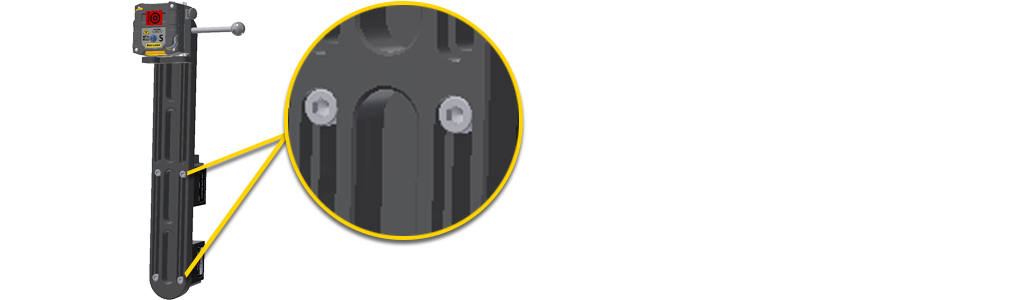

松開螺絲以調整 S 支架



從 M 到 S 成為錐形

1. 將兩個裝置放置在 12 點鐘方向。
2. 移動測桿上的 M 裝置，將其置於量測位置。
3. 向上移動 S 裝置以顯示目標，請見下圖。
4. 注意雷射光束命中位置 A 上目標的位置。
5. 將 M 裝置旋轉 180º。使用手柄。
6. 注意雷射光束命中位置 B 上目標的位置。
7. 在位置之間畫一條線，並在位置 A 和 B 之間標記中間點。
8. 將雷射光束調整到中間點 C。請使用 M 裝置上的螺絲。
9. 再次將 M 裝置旋轉 180º。使用手柄。如果旋轉時雷射光束未移動，即為正確的錐形。
   如果移動超過 4 公釐，請重複進行步驟 3 至 8。
10. 調整移動式機器，直到雷射光束命中 S 支架上的目標中心。

確保讓雷射光束同時命中兩個支架上的目標中心。

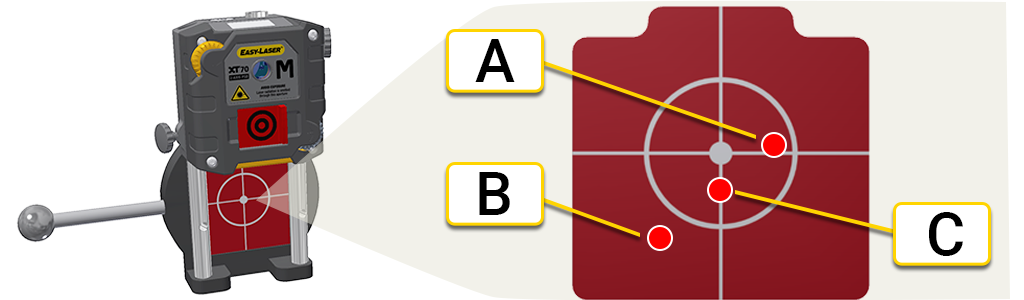

S 機器。目標顯示在支架上。



調整雷射光束

現在請調整雷射光束，讓光束對準量測裝置上的目標中心。

1. 在測桿上向下將兩個裝置移動到量測位置。
2. 將兩個裝置放置在 12 點鐘方向。

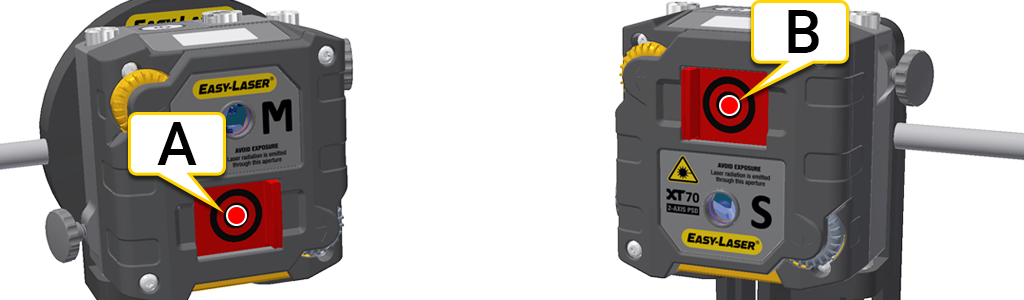

3. 調整雷射光束，直到光束命中 M 目標的中心 (下圖中的 A)。請使用 S 裝置上的螺絲。
4. 調整雷射光束，直到光束命中 S 目標的中心 (下圖中的 B)。請使用 M 裝置上的螺絲。

1. 將 S 裝置調整到 M 目標的中心。
2. 將 M 裝置調整到 S 目標的中心。
