DM 支架

DM 支架 (貨號 12-1130) 可用於量測動態運動。支架用膠水或螺絲固定在機器上。

安裝支架

1. 在支架中安裝量測裝置。
2. 用測桿上的螺絲固定裝置。(請勿使用量測裝置上的螺絲。)
3. 決定支架放置位置。將支架放置在與軸中心等高的位置。
4. 用螺栓或膠水安裝板固定支架。

膠水

5. 去除機器上的油漆。
6. 清潔表面。
7. 戴上手套和防護眼鏡。
8. 在支架上塗上膠水 (Loctite HY4070 或類似產品) 並將其放置機器上。

固定時間為 5 分鐘。24 小時後達到最大強度。

注意！小心處理膠水，請閱讀與 DM 支架一起提供的說明。

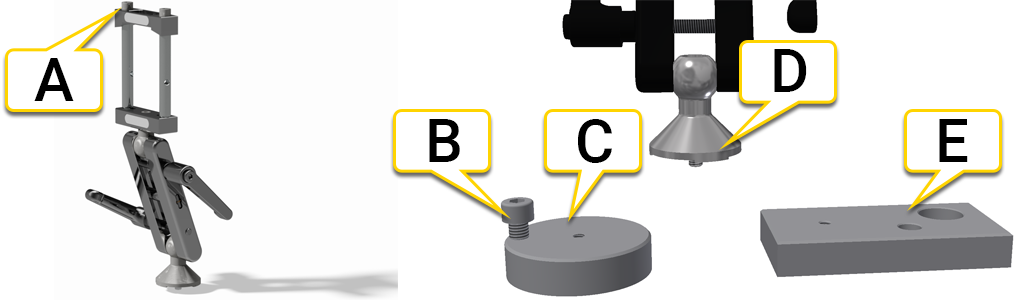

1. 用於固定量測裝置的螺絲。
2. 用它來拆下膠水安裝板。
3. 膠水安裝板。
4. 固定在膠水或螺栓安裝板上。
5. 螺栓安裝板。

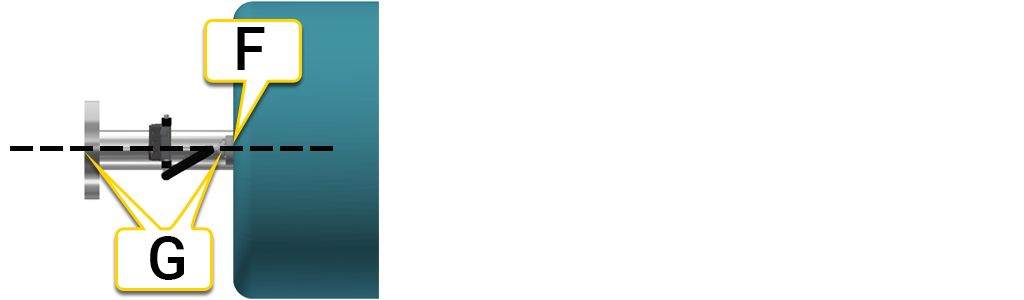

6. 去除油漆並清潔表面
7. 將支架放置在與軸中心等高的位置。
