持續掃描量測

持續掃描軸時自動記錄量測值。

點數沒有限制。

準備作業

開始量測前，請確定已經完成所需的準備作業。

• 安裝量測裝置。使用 XT60 量測裝置時，可以使用「持續掃描」。
• 若要計算結果，您至少需要輸入量測裝置之間的距離。移至 輸入距離
• 點選目標以連接量測裝置。移至 選取量測裝置。
• 如果需要，請執行概略對準。

• 必要時可量測軟腳。移至 軟腳

量測

登記值前，可以切換量測方法。使用「掃描」進行量測時，無法使用篩選器。

1. 點選標籤上的 選取「持續掃描」量測法。
2. 將雷射調整到目標中心。若有需要，請調整測桿上的裝置，然後使用雷射調整旋鈕。
3. 點選 開始量測。
4. 旋轉軸。盡量旋轉軸，以獲得更準確的結果。
5. 點選 以停止量測。
6. 點選 移至「結果」檢視，或點選 再次量測。

您離開「量測」檢視時，將儲存登記值。如果返回「量測」檢視，即可進行新的量測。

1. 點選將顯示偵測器資訊。
2. 黃色區域為登記點的地方。
3. 量測方向。如果您在量測時變更方向，箭頭將變成紅色。
4. 品質評估。
5. 點選 以顯示詳細資訊。移至 結果詳細資料。
6. 點選開始和停止量測。

	進行新的量測。如此即可檢查量測的可重複性。
	使用 EasyTurn™ 量測.
	使用 9-12-3 量測。
	多點量測。
	持續掃描量測。
	量測軟腳。

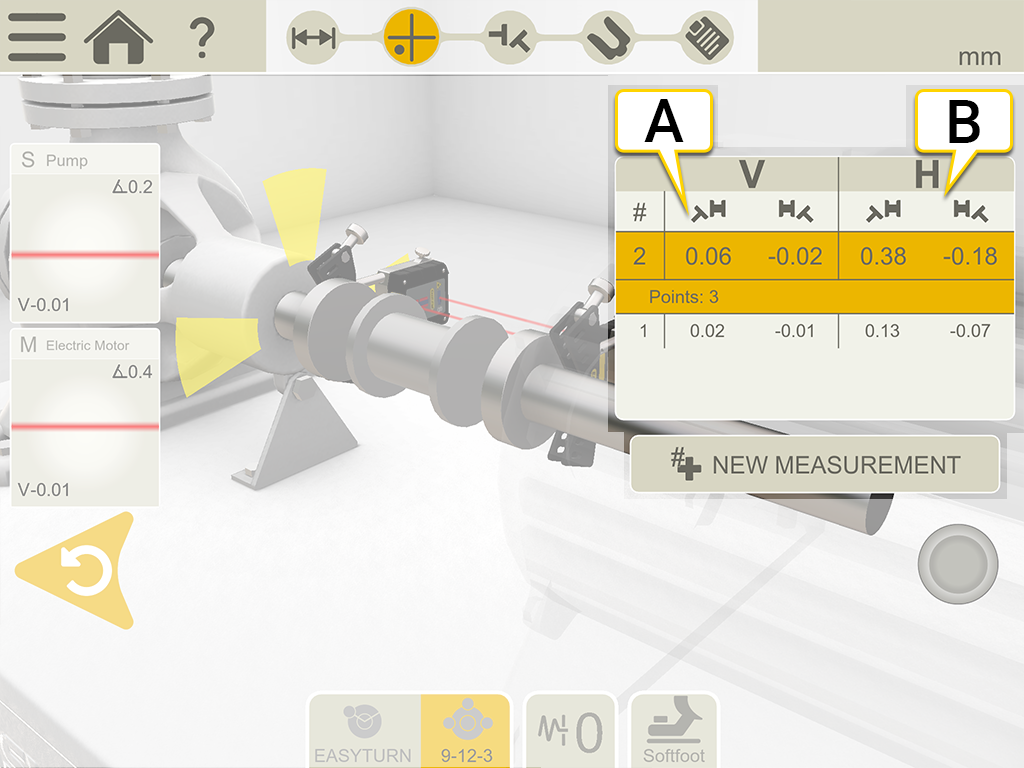

量測表中的機間軸

1. 角度 A 和角度 B 的垂直值
2. 角度 A 和角度 B 的水平值

邊緣警告

雷射光束接近邊緣時，邊緣會「亮起」，發出警告。邊緣警告發出時，仍然可以登記值。

將測斜儀歸零

如機器是放置在一個傾斜的底面上，您可以手動方式將測斜儀設定到一個新的 12 點鐘位置。下列量測將會使用新的測斜儀設定。

1. 選擇您想使用的量測方式。
2. 旋轉要量測的裝置，使測桿與底面相互垂直。
3. 點選 和 。
4. 點選以確認量測裝置的期待位置。測斜儀將會歸零。

測斜儀調整可適用於整個量測過程，但一旦從開始選單開始進行一個新量測時就會復原。
