連線

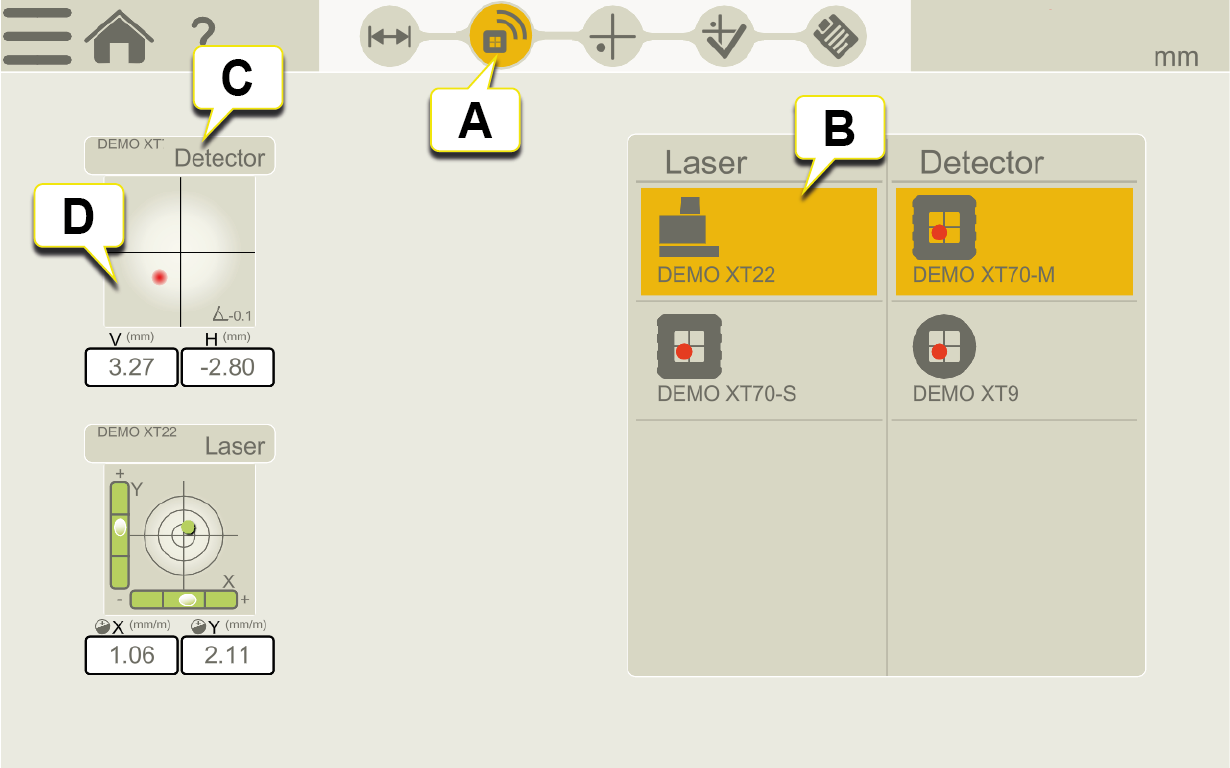

在「連接」檢視中，可以選取要連接的量測裝置。

下方的即時裝置檢視 [C] 中顯示裝置類型和序號。

注意！一旦您已登記量測值，您無法返回和變更您的裝置設定。



1. 點選工作流程中的「連接」圖示。
2. 選取您想要連接的裝置。點選選取的裝置以斷開連線。

3. 裝置類型和序號。

4. 用於設定雷射光束的即時偵測器 PSD，點選可放大即時讀數和對值歸零/減半。

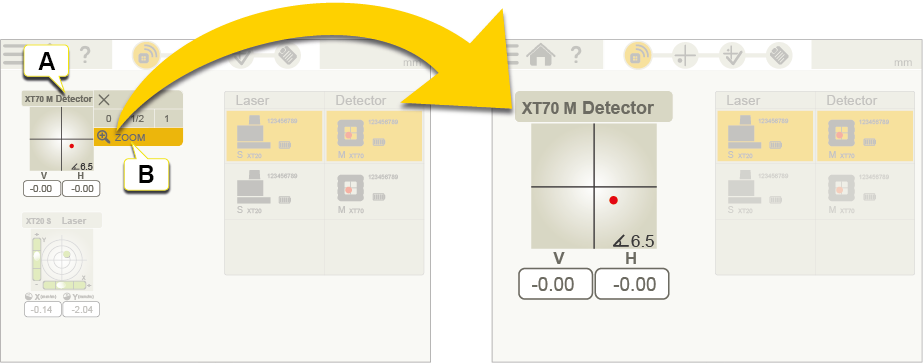

放大特定即時讀數

點選即時裝置檢視以開啟「內容」功能表並點選「縮放」。如果在設定程序中需要隔一段距離讀值，這相當實用。請參閱「量測」。

1. 點選即時裝置檢視以開啟「內容」功能表。
2. 點選即可放大選取的即時讀數。















設定雷射發射器 XT20 和 XT22 的解析度和角度單位

點選即時裝置檢視以開啟「內容」功能表，並點選「解析度」。對 XT20/XT22 設定解析度 (小數位數) 和角度單元。XT20/XT22 量測顯示器中的解析度和角度單位與應用程式中的設定相同。

1. 點選即時裝置檢視，以開啟「內容」功能表。
2. 點選設定角度單位和解析度。





校正雷射發射器 XT20 和 XT22

點選即時裝置檢視以開啟「內容」功能表並點選「校正」。按照應用程式中的校正指南，水平校正 XT20/XT22 電子水準儀。

移至 水平校正 XT20/XT22 電子水準儀

移至 垂直校正 XT22 電子水準儀

1. 點選即時裝置檢視以開啟「內容」功能表。
2. 點選即可校正雷射發射器。



注意！如果您想要使用電子水準儀，則必須在開始量測之前予以校正。
