量測
設定和量測程序
- 在工作流程中選取「量測」

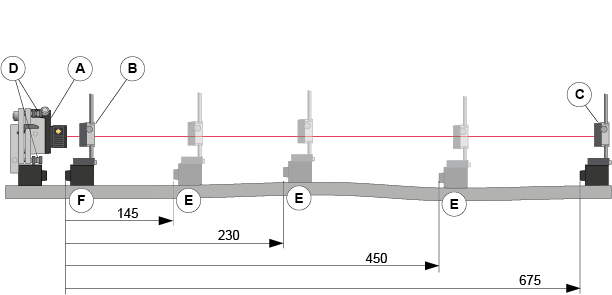

。 - 將雷射發射器 [A] 放置在要量測的物體上。
- 將偵測器 [B] 盡可能靠近雷射發射器。
- 在測桿上水平調整雷射發射器並垂直調整偵測器，直到雷射命中偵測器 PSD 的中心 (接近 0.00)。
- 選取
將值歸零 (請參閱「將特定偵測器即時讀數的值減半或歸零」)。現在這是第一個設定點 (在待量測的物體上標記設定點)。 - 將偵測器移動到點 [C]，也就是待量測的最遠點。
- 使用雷射調整螺絲 [D] 將雷射光束對準偵測器 PSD 的中心 (接近 0.00)。現在這是第二個設定點。
- 重複進行步驟 5-7 並微調設定點。
- 登記選取的距離 [E] 上的量測值，請參閱下文的「量測」。距離一律從第一個點 [F] 開始量測。請勿接觸雷射發射器。
- 選擇參照點，例如第一個和最後一個量測點。
注意！將雷射光束設定為與待量測的物體平行時，設定越準確，量測結果越準確。
量測
- 在工作流程中點選「量測」
，請參閱下文的「量測」檢視。 - 點選
登記值。 - 要進行量測，請從清單中選取登記的量測點，然後點選 ，請參閱下文的「量測」檢視。

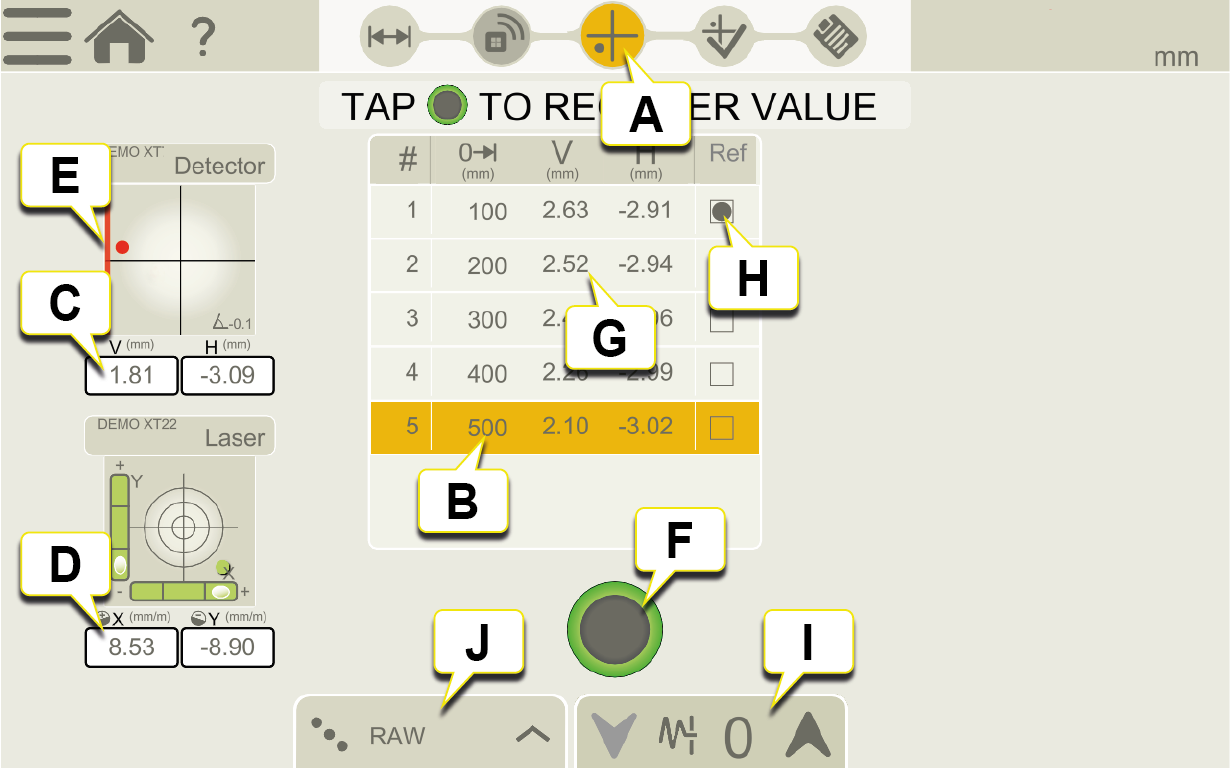

量測檢視。
- 「量測」圖示將在工作流程中出現。
- 量測位置。
- 偵測器的即時讀數。
- 雷射發射器的即時讀數。
-
邊緣警告。雷射光束接近邊緣時，邊緣會「亮起」，發出警告。邊緣警告發出時，仍然可以登記值，但是會降低量測精度。
-
點選即可登記活動量測位置的量測值。
- 已登記量測值。
-
參照點。若要選取參照點，請先點選參照模式中的「參照」。
-
點選以選取偵測器的篩選器。移至 篩選器
-
參照模式。
注意！M 裝置可與雷射發射器一起做為偵測器。請勿使用 S 裝置做為偵測器。
公差範圍
預設情況下，不會設定公差。若要設定公差，請新增偏好值。

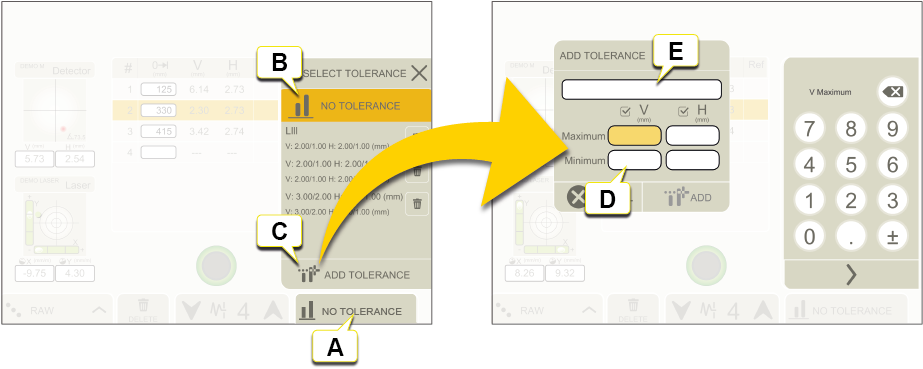

- 點選以設定公差。
- 無公差 (預設)。
- 新增公差。
- 使用鍵盤來設定垂直和水平偏移的公差。
- 如果想要對公差設定特定的名稱，請在此處設定。
參照模式
執行最佳擬合時，物體傾斜到最低峰間。它在兩個平面之間盡可能平直擬合。
|
原始值。 |
|
零。執行最佳擬合時，量測物體將傾斜到最低峰間。它在兩個平面之間盡可能平坦擬合，平均值為零。 |
|
負。對於 0 以下的所有量測點為最佳擬合。參照線移動到最高量測點。 |
|
正。對於 0 以上的所有量測點為最佳擬合。參照線移動到最低量測點。 |
|
平均。參照線移動到量測點的平均值。 |
|
設定自訂參照點。 |
將偵測器即時讀數的值減半或歸零

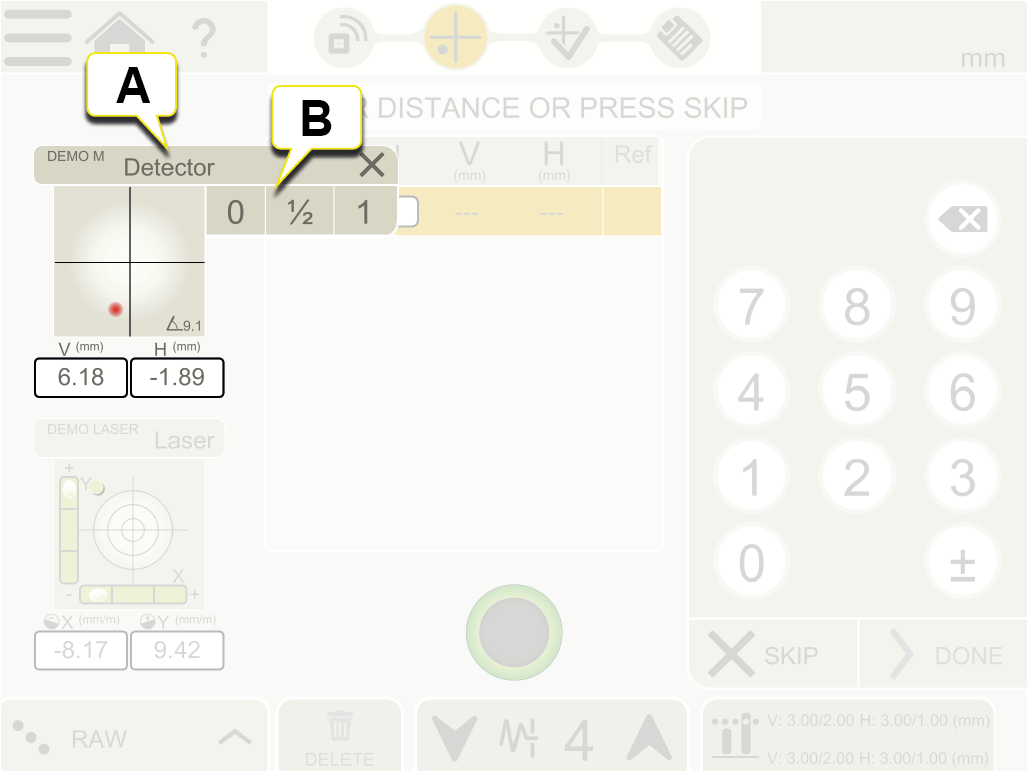

- 點選即時裝置檢視以開啟「內容」選單。
- 點選「0」歸零，點選「1/2」將值減半，或點選「1」返回至絕對值。
XT20 和 XT22 的裝置設定
點選即時裝置檢視以開啟「內容」功能表，並點選「裝置設定」。設定顯示檢視、篩選水準，以及搖動警告和溫度警告的啟動/停用。
量測期間的警告

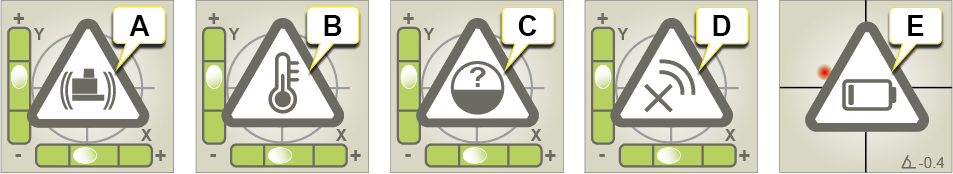

下列警告會出現在「即時裝置」資訊中：
- 雷射發射器搖動警告。透過在 XT 應用程式中選取搖動警告「關閉」來停用。如果振動夠強而在量測期間出現搖動警告，則從 XT 應用程式增加電子水準儀的篩選水準。
- 雷射發射器溫度警告。透過在 XT 應用程式中選取溫度警告「關閉」來停用。
- 沒有角度資訊可用。雷射發射器的電子水準儀和測斜儀超出範圍。請靠近水平或垂直水準儀放置發射器。
- 裝置已斷開連線。
- 電力不足警告。將量測裝置充電。
