結果

顯示三項數值。速度和 BDU 值會以色彩標記以顯示警告狀態。

  • 速度。RMS 或峰值 (以 mm/s 或 in/s 顯示)
  • 以 BDU (軸承損壞單位) 標示的軸承噪音
  • 總計 g (加速)

移至 振動分析.

RMS 值

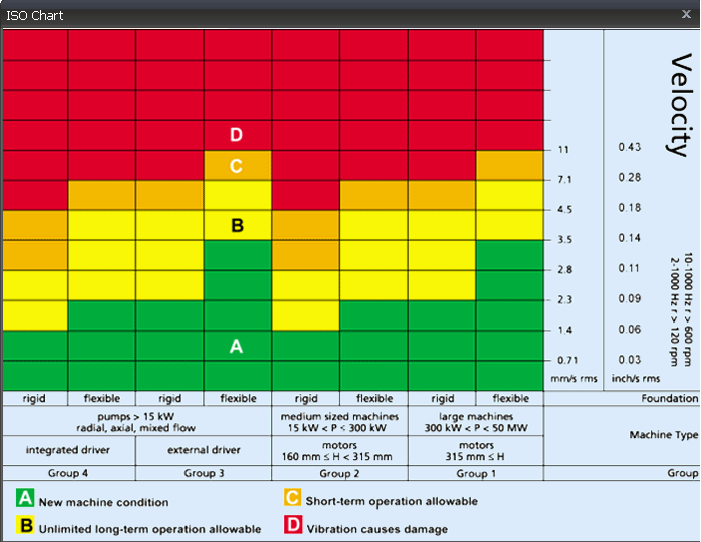

依 ISO 標準所指定，ISO 值 (mm/s 或 in/s) 是 10Hz (600 RPM) 至 1kHz (60,000 RPM) 或 2Hz (120 RPM) 至 1kHz (60,000 RPM) 頻帶中的振動速率 RMS (平均)。XT280 會根據執行速度自動選擇正確的頻帶。背景也會根據 ISO 10816-1 振動速度級圖表加上色彩標記 (如以下所示)。色彩標記背景表示以所選機器之尺寸和類型為根據的機器狀況。移至 組態。

ISO 10816-1:1995。機械振動 - 根據非旋轉零件上的量測評估機器振動。

軸承噪音 (BDU)

以軸承損壞單位 (BDU) 標示的軸承噪音 (高頻振動)，其中 100 BDU 對應於量測超過 1kHz 的 1g RMS (平均) 振動。這是針對監控中設備所進行的軸承磨損狀態量測。其數字越高，表示軸承的磨損越嚴重。

一般認為 1g 的高頻振動 (100 BDU) 會對應於相對較高的軸承噪音，表示軸承可能已經受損。換句話說，軸承噪音數值在某種程度來說也等於是軸承磨損程度的「百分比」。

依預設，軸承噪音的顯示會如下所示

  • 超過 100 BDU 會顯示紅色背景
  • 介於 50 至 100 BDU 會顯示黃色背景
  • 低於 50 BDU 會顯示綠色背景

BDU 警示等級可以變更。移至 組態。

總計加速 (g)

這是由儀表在整個頻率範圍 (2Hz 至 10kHz) 上所量測的總計振動加速 RMS (平均) 值。此讀數會以 g 的單位顯示 (地球的重力常數，其中 1g = 9.81 m/s2)。

RMS 位移

當顯示讀數畫面時按下左 (<) 或右 (>) 箭頭按鈕會在藍色背景中顯示 RMS 位移 (µm 或密耳)。再按下任一箭頭按鈕則會將畫面回復至 ISO 值 (mm/s 或 in/s)。
