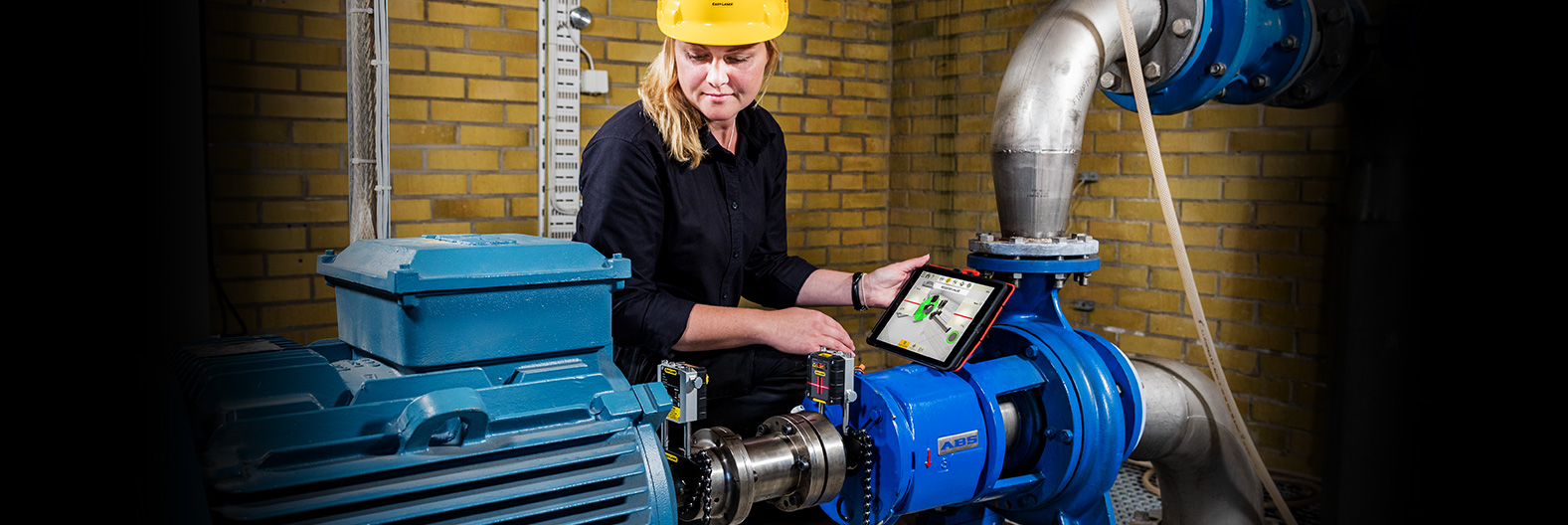

XT440

  • Check the base
  • Check vibration level
  • Document the results
  • Check bearing play
  • Check soft foot
  • Measure the machine
  • Align the machine
Info

GENERATION XT – EN NY ERA INOM LASERUPPRIKTNING!

XT bygger på en banbrytande cross-platform-teknologi som gör det möjligt för användaren att välja fritt bland en mängd möjliga avläsningsenheter. Du kommer helt enkelt att vara fri att jobba med den utrustning som passar dig och din organisation bäst – en läsplatta, en telefon eller kanske vår egen stryktåliga Easy-Laser-enhet. För att göra den nya generationen så okomplicerad som möjligt har vi samlat alla XT:s mätprogram i en användarvänlig app du enkelt laddar ner utan kostnad. ​

INGEN INLÅSNING

Med Generation XT låter vi dig bestämma om vår stryktåliga och användarvänliga avläsningsenhet Easy-Laser XT11 ska ingå eller inte. Appen kan även köras på iOS och Android enheter* av olika typer, såväl läsplattor som telefoner. Detta betyder att du inte är inlåst av oss till ett speciellt arbetssätt.

INGET KRÅNGEL MED PROGRAMLICENSER

I Generation XT är det mätenheterna som är bestämmer! Vad de kan göra, kommer även appen låta dig göra. Inget krångel med licenser för att låsa upp nya funktioner. Har du hårdvaran, kan du utnyttja all dess kapacitet.

TÅLIG DESIGN OCH LÅNGA DRIFTSTIDER

Produkterna i Generation XT är mycket stryktåliga, dessutom damm- och vattentäta enligt både IP66 och IP67. Tillsammans med de långa driftstiderna på upp till 16 timmar för avläsningsenheten, och fantastiska 24 timmar för mätenheterna, så kan du ta dig an och avsluta även de tuffaste av jobb.


UNIKA DOKUMENTATIONS-MÖJLIGHETERInbyggd IR-kamera i uppriktningssystem EasyLaser® XT440

Avläsningsenhete XT11 har en 13MP kamera. Du kan också utrusta XT11 med en inbyggd IR-kamera**! Det betyder att du kan visa en termisk bild på maskinen före och efter uppriktning.
PDF-rapporten finns i två standardvarianter, men du kan även designa din egen rapport. Detta tack vare att de även sparas i Excel-format. Inget annat mätsystem erbjuder denna flexibilitet!

LADDA NER APPEN

Appen XT Alignment kan användas tillsammans med XT-mätenheterna. Du kan använda appen i demoläge för att testa funktionaliteten utan fysiska mätenheter.


*Kontakta oss för kompabilitetskrav på enheter.
** IR-kamera är tillbehör.
  • Visa data på olika plattformar
  • 1 kostnadsfri app – licenser behövs inte
  • Maximal flexibilitet
  • Stryktålig design
  • Långa driftstider
  • Unika dokumentations-möjligheter
Bluetooth TruePSD
Be om en offert
features

Program och funktioner

Nyckeln till en effektiv och tillförlitlig mätning är program som guidar dig genom mätprocessen. Easy-Laser®-systemen stödjer dig med smarta funktioner och ett tydligt användargränssnitt. Dock är det ju så att det inte främst är våra mätsystem som gör jobbet, utan du som yrkesman!
image description

MÄTVÄRDESFILTER

Avancerad elektronisk filterfunktion som kan användas för tillförlitligt mätresultat även i mycket dålig mätmiljö som exempelvis luftturbulens från öppna portar och störande vibrationer från närstående maskiner.

image description

MJUKFOTSKONTROLL

Börja uppriktningsarbetet med att göra en mjukfotskontroll för att säkerställa att maskinen vilar lika på alla fötter. Detta är nödvändigt för en tillförlitlig uppriktning. Programmet visar vilken/vilka fötter som måste åtgärdas. Efter mjukfotskontrollen kan du gå direkt till uppriktningsprogrammet med alla maskinens mått sparade.

image description

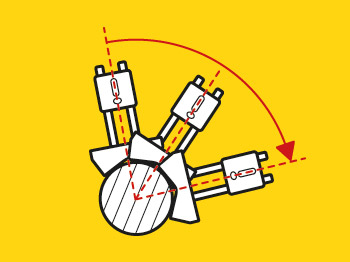

EASYTURN™-FUNKTION

Med vår EasyTurn™-funktion kan du starta mätningen var som helst på varvet. Vrid axlarna med mätenheter till tre positioner i valfri riktning med ner till så lite som 20° emellan för att registrera mätvärdet. Mätningen är klar!

image description

TERMISK TILLVÄXT KOMPENSATION

Maskinerna (exempelvis en pump och motor) utvidgas i många fall olika från kallt till hett tillstånd (driftstemperatur). Med denna funktion beräknar mätsystemet korrekta shims- och justervärden även i dessa fall. Kompensationsvärden för de olika maskinerna tillhandahålls normalt av tillverkarna.

image description

FLERA FOTPAR

Programvaran klarar att hantera maskiner med alla typer av konstruktion: två fotpar, tre fotpar, fotpar framför kopplingen etc.

image description

VÄXLA VY-FUNKTION

Välj om du vill visa maskinen från höger eller vänster sida, så att bilden stämmer överens med din verklighet. Gör det tydligare hur du ska justera maskinen.

image description

HORISONTELLA MASKINER

Användargränssnittet är intuitivt och guidar dig genom mätprocessen. Det är animerat och zoomar in på det viktigaste i varje steg. Du kan spara mätningen av en maskin som As found och As left (före/efter) i samma mätfil.

image description

INBYGGD MANUAL

Appen har en sökbar Användarmanual som öppnar relevant avsnitt beroende på var i mätningen du är. Gör det enkelt att hitta svaret på din fråga.

image description

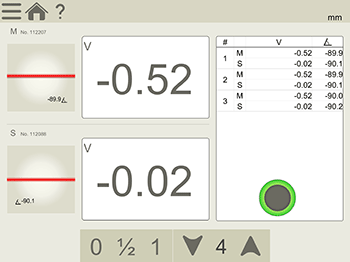

VÄRDE – DIGITAL MÄTKLOCKA

image description

VERTIKALA/FLÄNSMONTERADE MASKINER

Rikta vertikal-/flänsmonterade maskiner med detta program. (Tillgängligt under 2017)

image description

TOLERANSKONTROLL

Mätresultatet kan kontrolleras mot fördefinierade toleranstabeller eller värden du själv bestämmer. På så vis ser du direkt om uppriktningen ligger inom godkänd tolerans. Detta medför att tiden för uppriktning förkortas väsentligt.

image description

FORTSÄTT PÅ MÄTNING

Din senaste mätning finns alltid tillgänglig, automatiskt sparad.

system parts

Avläsningsenhet XT11

TÅLIG OCH ROBUST

Stryktålig, robust och gummiöverklädd design. Damm- och vattentät i enlighet med IP66 och IP67 klassifikation. Som standard sitter det en 13 MP kamera inbyggd*, och du kan även välja att lägga till en IR-kamera till XT11.



TOUCH-SKÄRM SOM KLARAR SKYDDSHANDSKAR

En stor 8", touch-skärm gör informationen tydlig och appen enkel att använda. Kan användas med handskar. Den lilla OLED-skärmen vid sidan visar batteristatus för mätenheter och avläsningsenhet. Du kan kontrollera laddnivån även om avläsningsenheten är avstängd. Den smarta skärmlås-knappen förhindrar oavsiktliga inmatningar, exempelvis när du förflyttar dig mellan arbetspositioner.

*Kameran kan uteslutas om säkerhetskrav så kräver.



Höjdpunkter

  • Tålig, gummiöverklädd design, IP66/67.
  • Stor 8” touch-skärm som fungerar med handskar.
  • Skärmlåsknapp mot oavsiktliga inmatningar.
  • OLED-display visar batteristatus.
  • Värmekamera (tillval).
  • 16 timmars driftstid.
image description
  1. OLED-display
  2. Sensor för skärmens ljusstyrka
  3. Stor och tydlig 8" touchskärm som fungerar med handskar
  4. Dammskydd för kontakter
  5. Enter-knapp
  6. Skärmlås/Knapp för kontroll av batteristatus
image description
  1. Kamera, 13 MP
  2. Värmekamera (tillval)
  3. LED-lampa
image description
  1. Anslutning för laddare
  2. USB A
  3. Audio/video-anslutning
  4. USB B

Mätenheter XT40-M / XT40-S

XT40-mätenheterna har en stor 30 mm PSD, och en OLED-display som visar enhetens vinkel, vilket gör det enklare att positionera den på axeln. Linjelasertekniken ger en snabb uppsättningsprocedur och enkel mätning.



STABIL OCH TÅLIG KONSTRUKTION

De diagonalt placerade låsskruvarna håller mätenheten i ett järngrepp på stängerna. Stabilt aluminiumhus för maximal stabilitet. IP66 och 67, damm- och vattentät samt stöttålig design. Kraftfullt batteri för mycket långa driftstider. Inbyggd Bluetooth trådlös teknologi.

Höjdpunkter

  • Inbyggd Bluetooth®-teknologi och laddbart batteri.
  • TruePSD-teknologi med obegränsad upplösning för högsta noggrannhet.
  • Dubbla laserstrålar och PSD.
  • Stabil aluminiumkonstruktion. IP66/67-klassning på täthet.
  • OLED-display visar enhetens vinkel
  • 24 timmars driftstid
image description
  1. Reglage för justering av laservinkel
  2. Anslutning för laddare
  3. Låsratt
  4. OLED-display: batteristatus/enhetens vinkel
  5. Förlängningsbara rostfria stänger
  6. Låsskruv för kedjespänning
  7. Laseröppning
  8. PSD

Ett komplett system innehåller

XT440 Shaft med avläsningsenhet XT11
  • 1 Avläsningsenhet XT11
  • 1 Mätenhet XT40-M
  • 1 Mätenhet XT40-S
  • 2 Axelfixturer med kedja
  • 4 Stänger 60 mm
  • 1 Måttband 3 m
  • 1 Insexnyckelset
  • 1 Laddare (100–240 V AC)
  • 1 DC splitkabel för laddare
  • 1 DC till USB-adapter
  • 1 Axelrem för avläsningsenhet
  • 1 Snabbmanual
  • 1 Rengöringsduk för optik
  • 1 USB-minne med dokumentation
  • 1 Dokumentfolder
  • 1 Transportväska Medium (460x350x175 mm, 7,2 kg)
XT440 Shaft
  • 1 Mätenhet XT40-M
  • 1 Mätenhet XT40-S
  • 2 Axelfixturer med kedja
  • 4 Stänger 60 mm
  • 1 Måttband 3 m
  • 1 Insexnyckelset
  • 1 Laddare (100–240 V AC)
  • 1 DC splitkabel för laddare
  • 1 DC till USB-adapter
  • 1 Snabbmanual
  • 1 Rengöringsduk för optik
  • 1 USB-minne med dokumentation
  • 1 Transportväska Liten (335x280x130 mm, 3,8 kg)
technical data

Tekniska data

Avläsningsenhet

Namn
XT11
Typ av display/storlek
VGA 8” färgskärm, LED-belyst, multitouch
Internt batteri (fast)
Heavy duty Li Ion uppladdningsbart
Kontaktering
USB A, USB B, Laddare, Audio/video (tillval)
Temperaturområde
-10–50 °C
Förvaringstemperatur
-20–50 °C
Trådlös kommunikation
Trådlös teknologi, WiFi
Relativ luftfuktighet
10–95%
OLED-display
96x96 pixlar
Kamera med diodlampa
13 MP
IR-kamera (tillval)
FLIR LEPTON® (0–450 °C, 32–842 °F)
Hjälpfunktioner
Inbyggd manual
Kapslingsklass
IP-klass 66 och 67
Husets material
PC/ABS + TPE
Mått
BxHxD: 274x190x44 mm
Vikt (utan batterier)
1450 g
Driftstid
Upp till16 timmar kontinuerligt

Mätenheter

Namn
XT40-M / XT40-S
Trådlös kommunikation
Bluetooth® trådlös teknologi
Typ av detektor
TruePSD 30 mm
Upplösning
0,001 mm
Mätfel
±1%
Mätområde
Upp till 10 m
Typ av laser
Diodlaser
Laservåglängd
635–670 nm
Laserklass
Säkerhetsklass 2
Laseruteffekt
<1 mW
Elektronisk vinkelgivare
0,1° upplösning
Kapslingsklass
IP-klass 66 och 67
Temperaturområde
-10–50 °C
Relativ luftfuktighet
10–95%
Temparaturområde
-20–50 °C
Internt batteri
Heavy duty Li Ion uppladdningsbart
OLED-display
128x64 pixlar
Husets material
Anodiserad aluminium + PC/ABS + TPE
Mått
BxHxD: 76x76,7x39,3 mm
Vikt
245 g
Driftstid
Upp till 24 timmar kontinuerligt
