D22 – Technische Daten

Art.- Nr. 12-0022

Mit dem Lasersender D22 können Ebenheit, Geradheit, Rechteckigkeit und Parallelität gemessen werden. Der Laserstrahl kann um 360° geschwenkt werden und hat einen Messradius von bis zu 40 Metern. Der Laserstrahl kann um 90° zur Schwenkebene abgelenkt werden, mit einer Genauigkeit von 0,01 mm/m [2 Bogensek.].

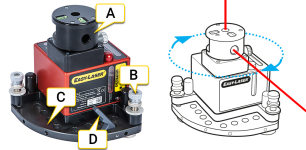

  1. Drehbarer Kopf mit Winkelprisma.

  2. Kippschraube.

  3. Kipptisch.

  4. Lösen Sie den Entriegelungshebel, bevor Sie den D22 auf ein Stativ montieren.

HINWEIS! Dieses Gerät ist Teil eines Messsystems. Es ist zusammen mit anderen Produkten von Easy-Laser gemäß den Anweisungen in diesem Handbuch für industrielle Messungen bestimmt. Das Gerät ist nur für den professionellen Gebrauch bestimmt. Weder Easy-Laser noch seine autorisierten Händler haften für Schäden an Maschinen oder Systemen, die durch unsachgemäße Verwendung dieses Gerätes verursacht werden.

HINWEIS! Die Kippschrauben auf dem Nivelliertisch müssen vorsichtig und entsprechend der Anweisungen bedient werden. Gehe zu Lasersender D22

HINWEIS! Wird der Laser über einen längeren Zeitraum nicht verwendet, entfernen Sie die Batterie.

SERVICE UND SUPPORT

Ist das Gerät beschädigt, muss es zur Reparatur eingeschickt werden. Wenden Sie sich an Ihr örtliches Service-Center. Ein Service-Center in Ihrer Nähe finden Sie unter www.easylaser.com.



Lasertyp Diodenlaser
Laser-Wellenlänge 630-680 nm, sichtbares rotes Licht
Lasersicherheitsklasse Klasse 2
Laserausgangsleistung <0,6 mW
Strahldurchmesser 6 mm an der Öffnung
Arbeitsbereich, Reichweite 40-Meter-Radius
Batterietyp 1 x R14 (C) 1,5V , durch den Nutzer austauschbar. Es wird die Verwendung von professionellen Alkaline-Batterien empfohlen.
Betriebstemperatur 0–50° C
Betriebsdauer/Batterie ca. 24 Stunden
Nivellierbereich ±30 mm/m
3 x Wasserwaagenskalen 0,02 mm/m
Rechtwinkligkeit zwischen den Laserstrahlen 0,01 mm/m [2 Bogensekunden]
Ebenheit der Schwenkebene 0,02 mm/m
Feindrehen 0,1 mm/m [20 Bogensekunden]
2 x Wasserwaagen für Rotation 5 mm/m
Gehäusematerial Aluminium
Abmessungen BxHxT: 139x169x139 mm
Gewicht 2650 g
Betriebstemperatur 0–50° C
Höhe über dem Meeresspiegel 0–2000 m
Für die Verwendung im Außenbereich geeignet (Verschmutzungsgrad 4)



Schilder mit Lasersicherheitswarnungen

Schild auf der Vorderseite des D22
