Lasersender D22

  1. Drehbarer Kopf mit Winkelprisma.

  2. Kippschraube.

  3. Kipptisch.

  4. Lösen Sie den Entriegelungshebel, bevor Sie den D22 auf ein Stativ montieren.


Kippschrauben

Die Kippschrauben auf dem Nivelliertisch des Lasersenders müssen vorsichtig und entsprechend der Anweisungen bedient werden.

Visuelle Grobausrichtung auf das (Detektor-)Ziel

Überprüfen Sie die Position der Feineinstellschraube. Sie sollte sich in ihrer Nennposition von 2,5 mm befinden.

  1. Lösen Sie die Feststellschraube.
  2. Stellen Sie mit der Grobeinstellschraube die gewünschte Position ein.
  3. Ziehen Sie die Feststellschraube fest.



Digitale Feinjustierung von Detektor und Ablesewerten

  1. Prüfen Sie, ob die Feststellschraube festgezogen ist.
  2. Stellen Sie mit der Feineinstellschraube auf den gewünschten Wert ein.

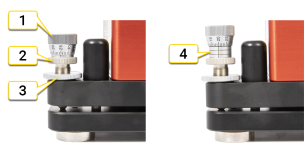

  1. Feineinstellschraube
  2. Grobeinstellschraube
  3. Feststellschraube
  4. Maximale Position

Um Verletzungen durch herabfallende Geräte zu vermeiden, verwenden Sie einen zugelassenen Sicherungsgurt. Wählen Sie einen Sicherungsgurt, der für das Gewicht, das er tragen soll, und für die Umstände, unter denen er verwendet wird, zugelassen ist. Befolgen Sie stets die internen Regeln Ihres Unternehmens für sicheres Arbeiten. Der Sicherungsgurt sollte mit der mitgelieferten M6-Schraube an dem Gerät befestigt werden Art.-Nr. 01-1402). Überprüfen Sie den Gurt auf Beschädigungen und Verschleiß. Wenn der Gurt hohen Lasten durch Herabfallen unterworfen war, muss er ersetzt werden. Befestigen Sie den Gurt oberhalb der Ausrüstung.
