Messen mit Anzeigeeinheit

Der digitale Präzisions-Nivellier XT290 kann über eine Drahtlosverbindung mit Ihrer Easy-Laser® XT Ausrichtungs-App verbunden werden und Sie können die Werte des XT290 im Programm „Werte“ lesen. Gehe zu Vorbereiten

In der XT-App können Sie 1, 2, 3 oder 4 Geräte gleichzeitig lesen. Gehe zu Vorbereiten

HINWEIS! Wenn der XT290 an die XT-App angeschlossen ist, können die Einstellungen für "Einheit", "Auflösung" und "Filter" nur
über die XT-App erfolgen. Wenn sie mit der XT-App verbunden sind, werden diese Anzeigemenüs im XT290 deaktiviert und „Auf Werkseinstellung zurücksetzen“ ist komplett deaktiviert.

HINWEIS! Wenn Einstellungen in der XT-App während der Verbindung geändert werden, gelten die Einstellungen der Anwendung für den XT290. Wenn die Verbindung getrennt wird, werden die vor der Verbindung festgelegten Einstellungen des XT290 wieder übernommen.

  1. Reinigen Sie die Oberfläche, auf der Sie den XT290 positionieren wollen.
  2. Legen Sie den XT290 auf das zu messende Objekt und drücken Sie zum Starten.
  3. Lesen Sie den Messwert ab, wenn er sich stabilisiert hat.
    Wenn der XT290 die richtige Betriebstemperatur hat, können die Werte in der Regel sofort verwendet werden, jedoch wird Niveau-Kalibrierung
    vor Ort empfohlen. Gehe zu Übersicht XT290
  4. Schließen Sie den XT290 an das Programm „Werte“ an. Gehe zu Vorbereiten
  5. Tippen Sie auf , um Werte im Programm „Werte“ zu registrieren. Gehe zu Messen
  6. Sehen Sie den Bericht im Programm „Werte“ an. Gehe zu Bericht

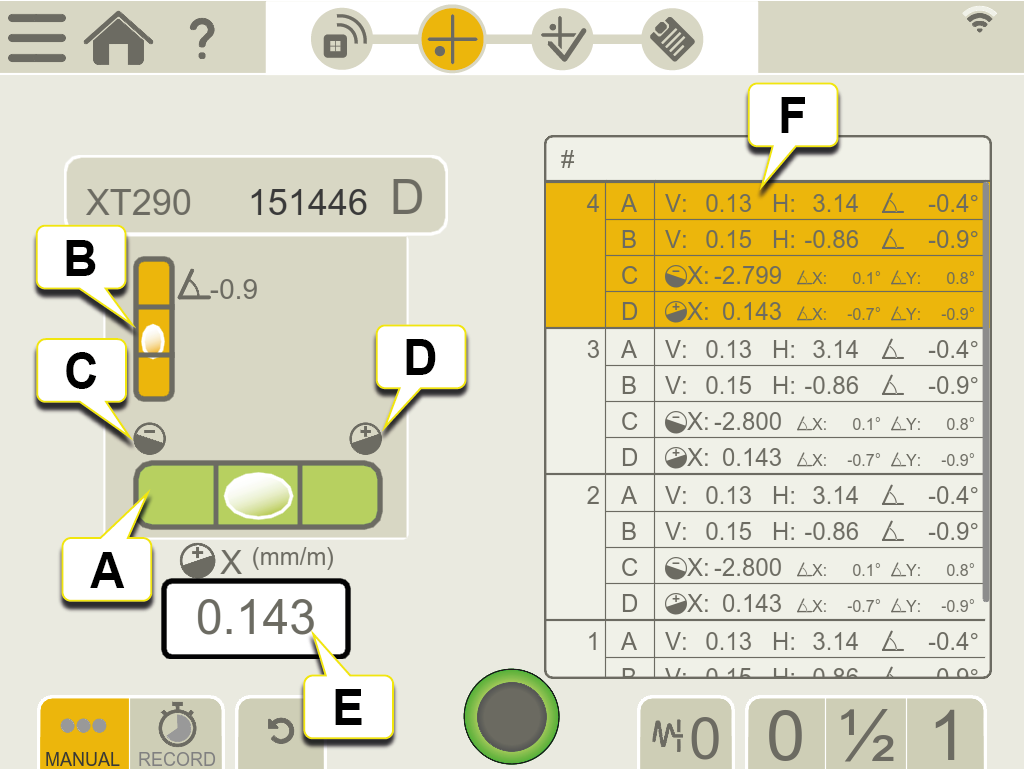

  1. Der Präzisions-Nivellier zeigt die X(Neigung)-Richtung an. Der Wert wird in mm/m (mil/Zoll) angegeben.
  2. Der Neigungsmesser zeigt die Y(Walze)-Richtung an. Der Wert wird in Grad angegeben.
  3. Eine Blase in Richtung dieses Symbols zeigt einen negativen Messwert an und zeigt an, dass die Oberfläche ein Gefälle nach rechts aufweist.*
  4. Eine Blase in Richtung dieses Symbols zeigt einen positiven Messwert an und zeigt an, dass die Oberfläche ein Gefälle nach links aufweist.*
  5. Neuester Messwert.
  6. Registrierte Werte (Präzisions-Nivellier X/Neigungswert, Neigungsmesser X/Neigungswert, Neigungsmesser Y/Walzenwert).
  7. Wert löschen.
  8. Es ist möglich, eine Notiz zu einem registrierter Wert hinzuzufügen.

    * Ansicht des XT290 von der Seite des gelben Etiketts aus.

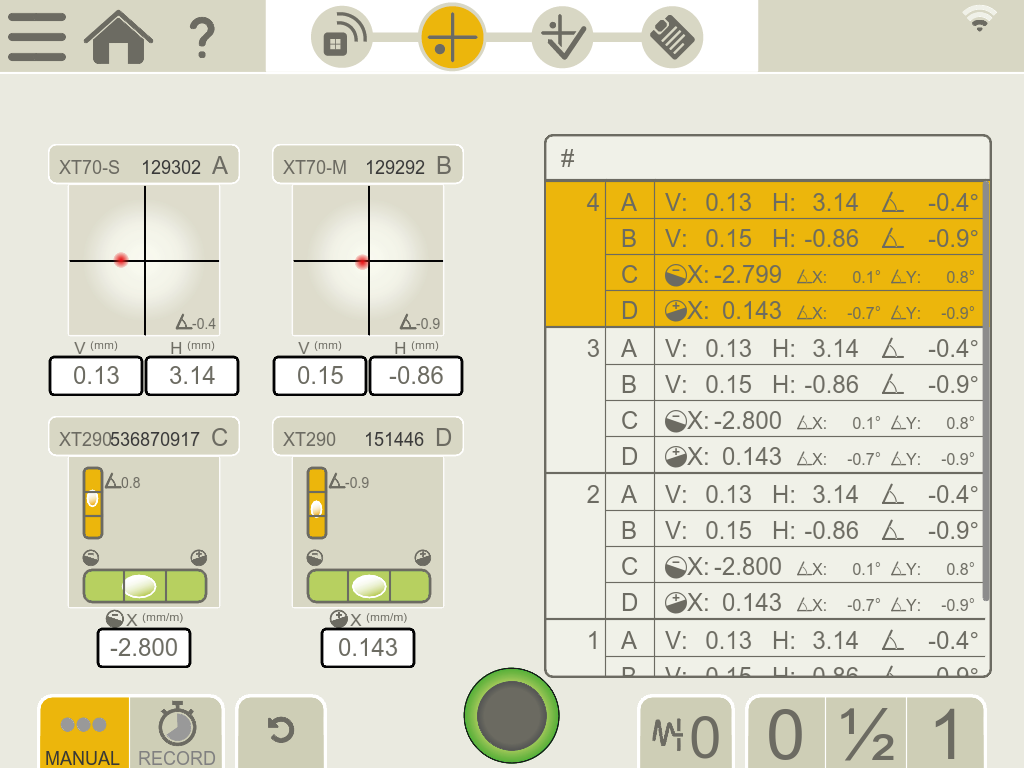

Es können bis zu vier Geräte gleichzeitig betrieben werden.

Im Programm „Werte“ in der XT-Ausrichtungs-App können Sie bis zu vier XT290 gleichzeitig lesen.
Normalerweise werden in der Praxis ein oder zwei XT290 verwendet, aber sie können mit anderen Arten von Messeinheiten kombiniert werden.
Gehe zu Vorbereiten





Warnungen während der Messung

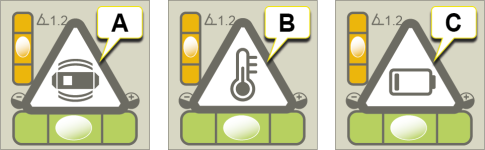

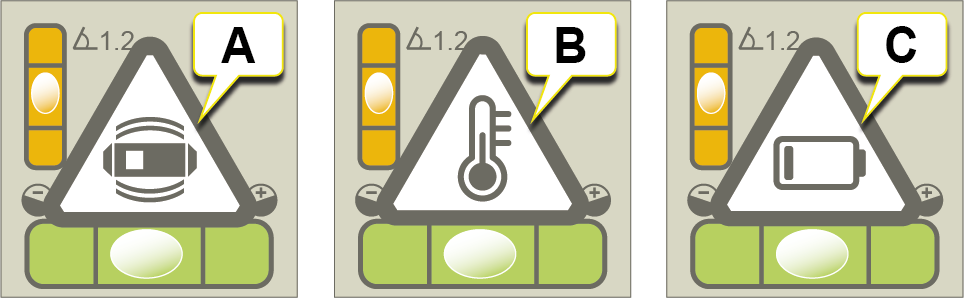

Die folgenden Warnungen können in der visuellen Winkeldarstellung "Werte" erscheinen.





  1. Rüttelwarnung. Verschwindet, wenn das Rütteln aufhört.
    Wenn die Vibrationen zu stark sind, so dass die Rüttelwarnung während der Messung erscheint, empfiehlt es sich, die Einstellung des Filterpegels zu erhöhen.
  2. Temperaturwarnung. Drücken Sie auf , um sie zu löschen. Drücken Sie erneut für Temperaturinformationen im XT290-Einstellungsmenü.
  3. Warnung - Batterie schwach! Laden Sie den XT290. Gehe zu Übersicht XT290.
