XT550 para ejes
Sistema Easy-Laser® XT550 Ex/ATEX Shaft, n.º art. 12-1031
La unidad de medición XT550 está diseñada para su uso en atmósferas potencialmente explosivas (EX). Se aplican certificaciones EX específicas; consulte los datos técnicos. Lea y siga las instrucciones de seguridad que aparecen a continuación. La clasificación EX solo es válida para las unidades de medición XT50 (referencias 12-1026 y 12-1027). Los soportes, los elementos de fijación, el maletín y los demás accesorios no están sujetos a ninguna clasificación EX; el usuario debe evaluar su idoneidad antes de utilizarlos en entornos EX. Easy-Laser no asume ninguna responsabilidad por la seguridad EX de los accesorios. La unidad de visualización ECOM Tab-Ex® tiene certificación EX aparte; consulte los datos técnicos a continuación.
Lea y siga las instrucciones de seguridad que se detallan a continuación.
El XT550 le permitirá hacer lo siguiente:
- Alinear la máquina
- Comprobar el alabeo de la bancada
- Comprobar el juego de los rodamientos
- Comprobar si hay patas cojas
- Documentar y compartir los resultados

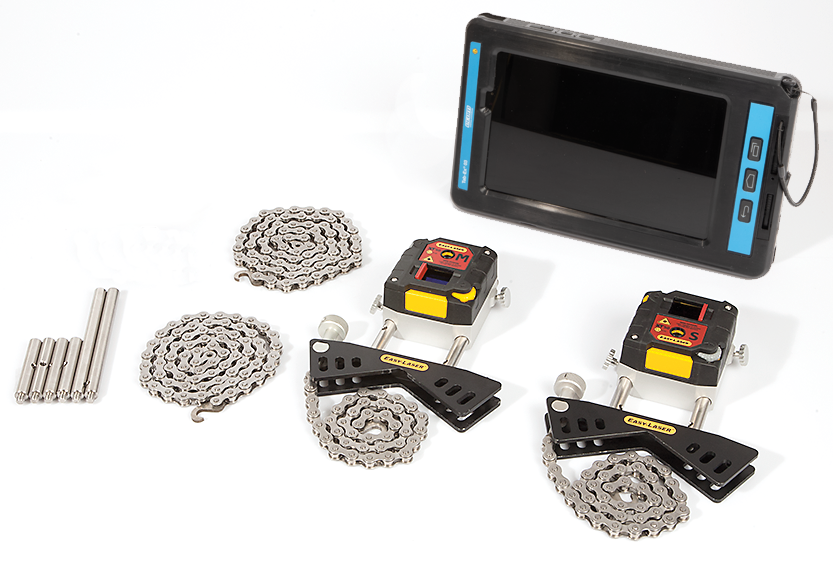

El sistema Easy-Laser® XT550 para ejes (12-1031) incluye:
| 1 | Unidad de medición XT50-M |
| 1 | Unidad de medición XT50-S |
| 2 | Soportes de eje con cadenas y varillas |
| 4 | Varillas de 60 mm |
| 2 | Varillas de 120 mm |
| 2 | Cadenas de extensión de 900 mm |
| 1 | Cinta métrica de 3 m |
| 1 | Herramienta para varillas |
| 1 | Cargador (100-240 V CA) |
| 1 | Cable CC de carga bifurcado. 1 m de longitud |
| 1 | Cable USB |
| 1 | Manual de consulta rápida |
| 1 | Paño de limpieza de las lentes |
| 1 | Memoria USB con manuales |
| 1 | Maletín de transporte (con plástico y espuma conductores) |
La unidad de visualización TabEx de Ecom 03 (12-1327) se vende por separado y no está incluida en el sistema XT550 para ejes (12-1031).
Unidad de visualización Tab-Ex® 03 DZ1 de ECOM. (Consulte las especificaciones técnicas completas en www.ecom-ex.com)
| Tipo de pantalla/tamaño | Pantalla TFT a color de 8” (1920 x 1200 píxeles) |
| Sistema operativo | Android™ 12 o superior |
| Autonomía | Hasta 11 h de forma continua |
| Comunicación | Bluetooth® v5.0. Wifi 802.11 a/b/g/n/ac/ax (2,4 GHz + 5 GHz), 2x2 MIMO |
| Cámara | 13 MP (trasera), 5 MP (frontal) |
| Temperatura de funcionamiento | De -20 a +55 °C [de -4 a +131 °F] |
| Dimensiones | Ancho x alto x profundidad: 161,5 mm x 262,75 mm x 25,75 mm [6,4 x 10,1 x 1,3”] |
| Peso | 1100 g aproximadamente |
| Clasificación ATEX/UKCA Ex |
 II 2G Ex db ia IIC T6 Gb IP64, II 2D Ex ia tb IIIC T80°C Db, Ta = de -20 °C a +55 °C |
| Número de certificación Ex | EPS 22ATEX1055X, IECEx EPS 22.0014X |
| Protección medioambiental | IP64 según EN/IEC 60079-0 (ATEX/IECEx) |
Para consultar los datos técnicos sobre las unidades de medición XT50 Ir a Datos técnicos de XT50.

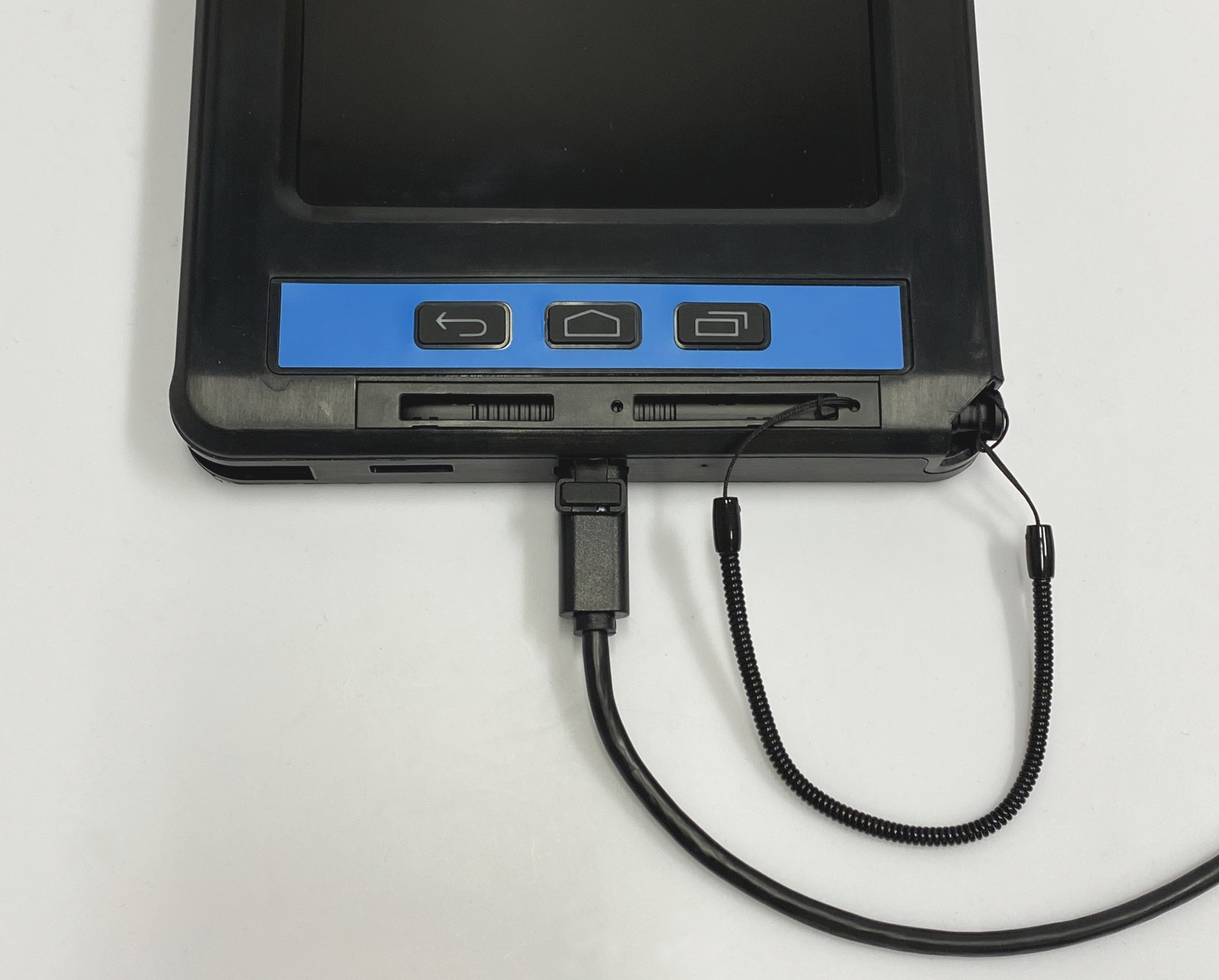

Cuando no haya red, utilice el cable USB C para transferir los valores de medición de ECOM Tab-Ex al ordenador; consulte la imagen anterior. Para leer en el Explorador: Este equipo\Easy Laser (SM T360)\Tablet\Android\data\com.easylaser.xt\files\Measurements.
NOTA: Nunca cargue la unidad en una zona intrínsecamente segura y utilice únicamente el cargador de Easy-Laser incluido.
Versiones anteriores de la unidad de visualización de Ecom:
Unidad de visualización Tab-Ex® 01 DZ1 de ECOM. (Consulte las especificaciones técnicas completas en www.ecom-ex.com)
| Tipo de pantalla/tamaño | Pantalla TFT a color de 8” |
| Sistema operativo | Android™ 5.1.1 |
| Autonomía | Hasta 11 h de forma continua |
| Comunicación | Tecnología inalámbrica BT LE4.0, Wi-Fi |
| Cámara | 3 MP con flash (trasera), 1,3 MP (delantera) |
| Temperatura de funcionamiento | -20 °C ... +50°C |
| Dimensiones | A x H x F: 162,1 x 256,0 x 33,3 mm [6,4 x 10,1 x 1,3"] |
| Peso | 1250 g [2,76 lbs] |
| Clasificación ATEX |
II 2G Ex db ia op is IIC T5 Gb II 2D Ex tb IIIC T100°C Db Ta = -20 °C a +50 °C |
| IECEx | Ex db ia op is IIC T5 Gb Ex tb IIIC T100°C Db Ta = -20 °C a +50 °C |
| Número de certificación Ex | Sira 15 ATEX 1205X, IECEx SIR 15.0075X |
Unidad de visualización Tab-Ex® 02 DZ1 de ECOM. (Consulte las especificaciones técnicas completas en www.ecom-ex.com)
| Tipo de pantalla/tamaño | Pantalla TFT a color de 8” |
| Sistema operativo | Android™ Oreo 8.1 o 9 |
| Autonomía | Hasta 11 h de forma continua |
| Comunicación | Tecnología inalámbrica BT LE4.2, Wi-Fi |
| Cámara | 8 MP con flash (trasera), 5 MP (delantera) |
| Temperatura de funcionamiento | -20 °C ... +50°C |
| Dimensiones | A x H x F: 162,1 x 256,0 x 33,3 mm [6,4 x 10,1 x 1,3"] |
| Peso | 1250 g [2,76 lbs] |
| Clasificación ATEX |
II 2G Ex db ia op is IIC T5 Gb II 2D Ex tb ia op is IIIC T100°C Db Ta = -20 °C a +50 °C |
| IECEx | Ex db ia op is IIC T5 Gb Ex tb ia op is IIIC T100°C Db Ta = -20 °C a +50 °C |
| Número de certificación Ex | Sira 19 ATEX 1017X, IECEx SIR 19.0012X |

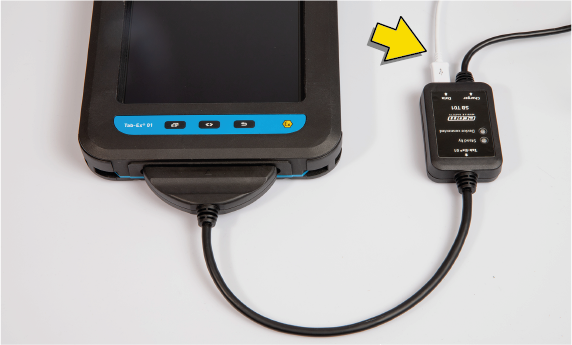

Cuando no haya red, utilice el cable mini USB para transferir los valores de medición de ECOM Tab-Ex al ordenador; consulte la imagen anterior. Para leer en el Explorador: Este equipo\Easy Laser (SM T360)\Tablet\Android\data\com.easylaser.xt\files\Measurements.
NOTA: Nunca cargue la unidad en una zona intrínsecamente segura y utilice únicamente el cargador de Easy-Laser incluido.
Precauciones de seguridad/advertencia
- No cargar en entornos potencialmente explosivos.
- Lea y siga en todo momento las instrucciones de funcionamiento.
- Abrir la caja de la unidad invalida la calificación Ex y la garantía, y puede provocar exposiciones a la luz peligrosas.
- Todas las reparaciones deben realizarse en el centro de servicio principal de Easy-Laser, que se encuentra en Suecia.
- Utilice únicamente el cargador de Easy-Laser incluido (12 V).
- La clasificación EX solo es válida para las unidades de medición XT50 (referencias 12-1026 y 12-1027). Los soportes, los elementos de fijación, el maletín y los demás accesorios no están sujetos a ninguna clasificación EX; el usuario debe evaluar su idoneidad antes de utilizarlos en entornos EX. Easy-Laser no asume ninguna responsabilidad por la seguridad EX de los accesorios.
Etiquetas con precauciones de seguridad del láser
