Mesurer à l’aide d’EasyTurn™

Unités de mesure pouvant être utilisées : XT40, XT50, XT60 et XT70

EasyTurn™ permet d’effectuer des mesures dès 40° de distance entre des points de mesure. Pour un résultat plus précis, il est cependant recommandé d’éloigner les points autant que possible.

Préparatifs

Avant de démarrer la mesure, veillez à effectuer les préparations nécessaires.

• Montez les unités de mesure.
• Pour calculer les résultats, vous devez entrer au minimum la distance entre les unités de mesure.
• Appuyez sur une cible pour connecter les unités de mesure. Accédez à Sélectionner des unités de mesure.
• Le cas échéant, effectuez un alignement à vue.

• Si nécessaire, mesurez le pied boiteux. Accédez à Pied boiteux

Mesure

Vous pouvez changer de méthode de mesure avant d’enregistrer une valeur.

1. Appuyez sur sur l’onglet pour sélectionner la méthode EasyTurn.
2. Réglez le laser sur le centre des cibles. Le cas échéant, ajustez les unités sur les tiges puis utilisez les boutons de réglage laser.
3. Appuyez sur pour enregistrer la première position. Une marque rouge s’affiche.

4. Tournez les arbres d’au moins 20°.

5. Appuyez sur pour enregistrer la deuxième position.

6. Tournez les arbres d’au moins 20°.

7. Appuyez sur pour enregistrer la troisième position.
8. Appuyez sur pour accéder à l’écran Résultat ou sur pour effectuer une nouvelle mesure.

Les valeurs enregistrées sont conservées lorsque vous quittez l’écran Mesure. Si vous revenez à l’écran Mesure, vous pouvez effectuer une nouvelle mesure.

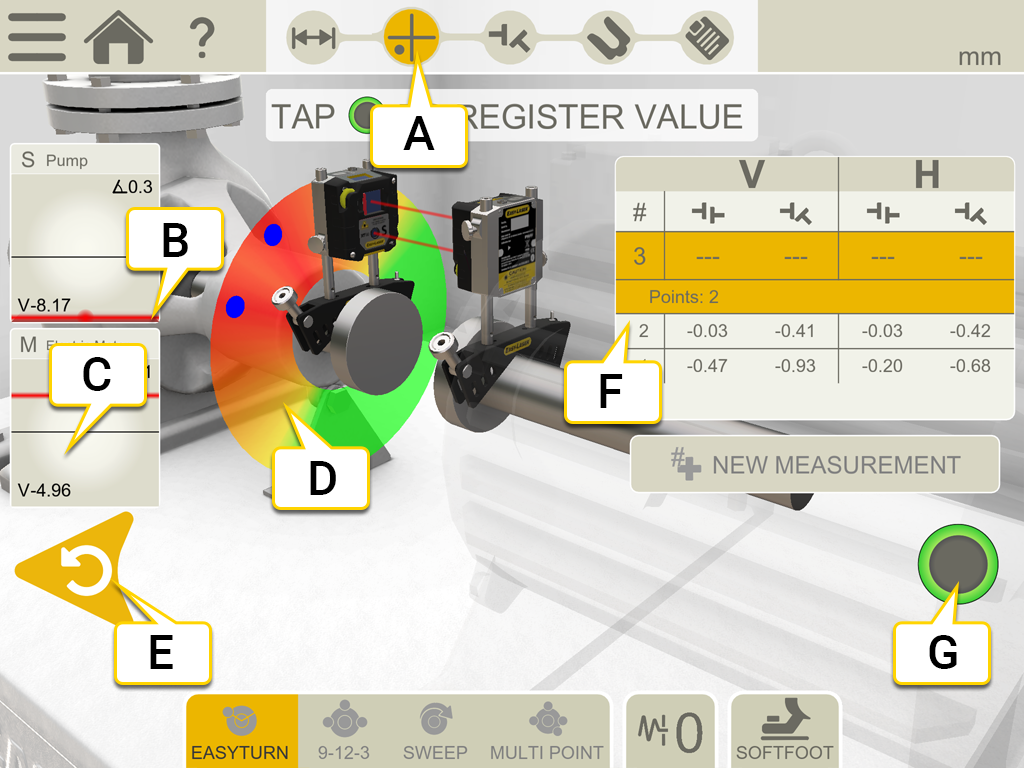

1. L’icône Mesure est active dans le flux de travail.
2. Alerte de proximité. Lorsque le faisceau laser est proche du bord, le bord « s’allume » à titre d’avertissement. Il est toujours possible d’enregistrer des valeurs lorsque l’alerte de proximité est active.
3. Appuyez pour sélectionner un détecteur.
4. Rouge = Tourner les arbres en dehors du marquage rouge.
   Vert = Tourner les arbres vers la zone verte.
   Bleu = Position enregistrée.
5. Supprimer la valeur enregistrée.
6. Tableau de mesure. Si vous avez sélectionné l’arbre de transmission, reportez-vous aux informations ci-dessous.
7. Cette icône s’affiche en gris lorsqu’il est impossible d’enregistrer une valeur.

	Effectuer une nouvelle mesure. Cela permet de vérifier la répétabilité de la mesure.
	Mesurer à l’aide d’EasyTurn™.
	Mesurer à l’aide de 9-12-3.
	Mesurer à l’aide de Multipoint.
	Mesurer à l’aide de la rotation continue.
	Définir la valeur de filtrage.
	Mesurer le pied boiteux.

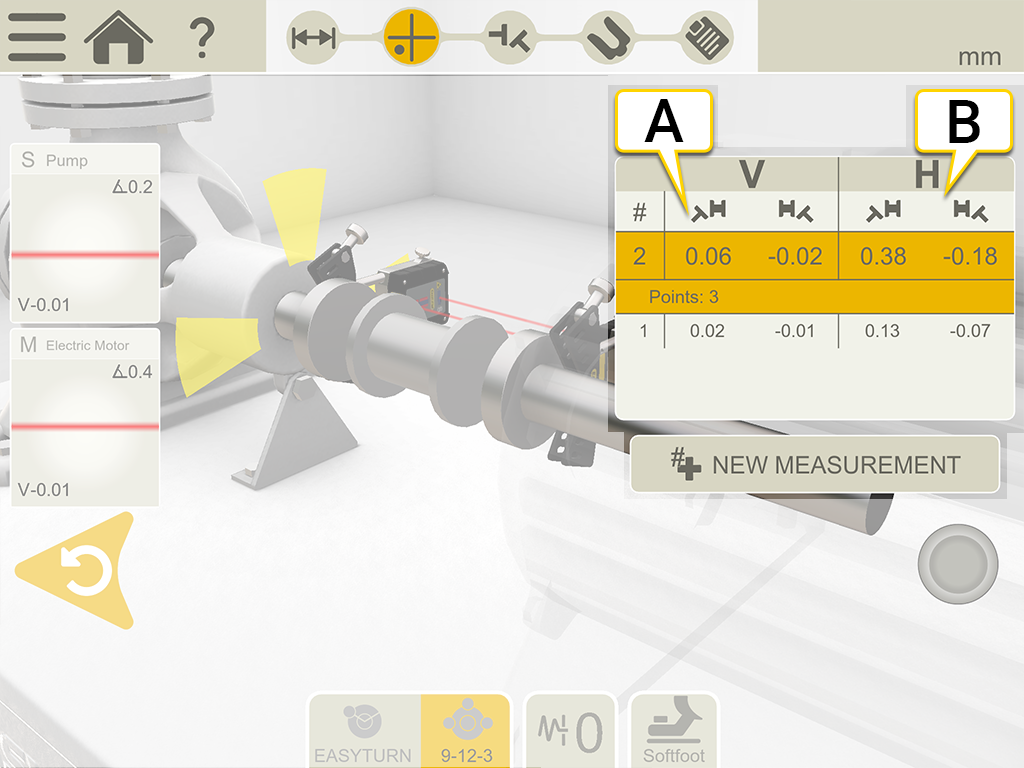

Arbre de transmission dans le tableau de mesure

1. Valeurs verticales pour les angles A et B
2. Valeurs horizontales pour les angles A et B

Mise à zéro de l’inclinomètre

Si la machine est montée sur un plan de base incliné, vous pouvez régler manuellement l’inclinomètre sur une nouvelle position à 12 heures. Les mesures suivantes utiliseront les nouveaux réglages de l’inclinomètre.

1. Choisissez la méthode de mesure que vous souhaitez utiliser.
2. Tournez les unités de mesure de sorte que les tiges soient perpendiculaires au plan de base.
3. Appuyez sur et sur .
4. Confirmez la position souhaitée pour les unités de mesure en appuyant sur . L’inclinomètre est à présent réglé sur zéro.

Ce réglage de l’inclinomètre sera appliqué pendant toute la session de mesure, mais sera restauré lorsque vous démarrerez une nouvelle mesure à partir du menu de démarrage.
