Dati tecnici XT20/XT22

Codice XT20. n. 12-1272, codice XT22. n. 12-1273.

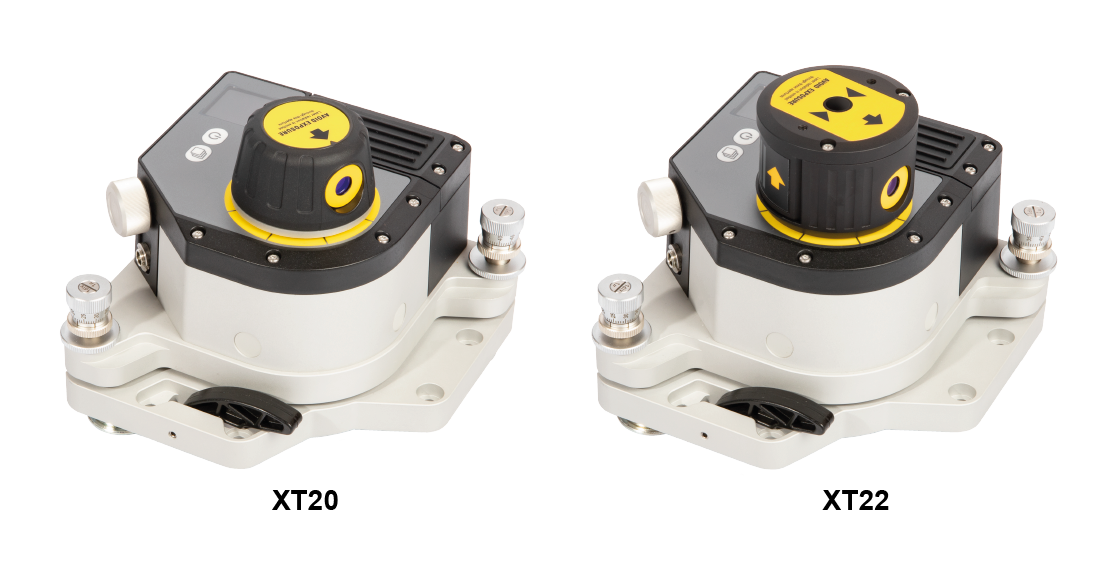

Emettitore laser XT20/XT22 con display digitale e livelle elettroniche.
La testina laser (con prisma angolare reversibile per XT22) che può essere ruotata manualmente.
È possibile utilizzare XT20 e XT22 con i programmi XT Linearità e Valori.

NOTA! Utilizzato nell’ambito di un sistema di misurazione, questo dispositivo è finalizzato all’uso industriale in combinazione con altri prodotti Easy-Laser nel rispetto delle istruzioni contenute nel presente manuale. Questi dispositivo è destinato esclusivamente all’uso professionale. Né Easy-Laser né i suoi distributori autorizzati saranno responsabili per danni a macchinari o impianti causati da un uso improprio di questo dispositivo.

NOTA! Le viti di ribaltamento sulla tavola di livellamento devono essere azionate con attenzione e attenendosi alle istruzioni. Andare a Emettitore laser XT20/XT22

ASSISTENZA E SUPPORTO

Se danneggiata, l’unità deve essere inviata in riparazione. Contattare il proprio Centro di assistenza locale indicato alla pagina www.easylaser.com.



Tipo di laser	XT20: laser a diodo
	XT22: laser a diodo accoppiato con fibra
Lunghezza d'onda del laser	630–680 nm
Classe di sicurezza del laser	Classe 2
Potenza di emissione del laser	<0,6 mW
Diametro del raggio laser	XT20: 6 mm [0.24''] all’apertura, 10 mm [0.39"] a 20 m [66']
	XT22: 6 mm [0,24''] all’apertura, 13 mm [0,51"] a 40 m [132']
Intervallo operativo	XT20: raggio di 20 m [66']
	XT22: raggio di 40 m [132']
Comunicazione	Tecnologia wireless BT
Indicazioni di avvertenza	Scostamento di temperatura e scossa/vibrazione
Connessioni	Caricabatterie
Tipo di batteria	Ioni di litio robusta e ricaricabile
Durata di funzionamento	Fino a 30 ore di utilizzo continuo
Tempo di riscaldamento	15 min
Temperatura di funzionamento	-10–50°C [14–122°F]
Temperatura di carica (batteria)	0–50°C [32–122°F]
Temperatura di stoccaggio	-20–50°C [-4–122°F]
Umidità relativa	10–95% senza condensa
Numero di livelli di precisione	XT20: 2 pz. orizzontale
	XT22: 2 pz. orizzontale, 1 pz. verticale
Intervallo del livello di precisione	± 10 mm/m [± 10 mil/pollice]
Livello di precisione, precisione	±0,02 mm/m ±1% [±0,02 mil/pollice ±1%]
Livello di precisione, sensibilità	0,001 mm/m [0,001 mil/pollice]
Linearità del raggio laser	XT20: ±0,01 mm [±0,4 mil]
	XT22: ±0,003 mm [±0,12 mil]
Piano laser, planarità	± 0,01 mm/m [± 0,01 mil/pollice]
Ortogonalità tra i raggi laser	XT20: N/A
	XT22: ± 0,01 mm/m [± 0,01 mil/pollice]
Testina laser, regolazione fine	XT20: Rapporto ingranaggi 1:132
	XT22: Rapporto ingranaggi 1:1320
Protezione ambientale	XT20: IP 55. Progettato per uso esterno (grado di inquinamento 4)
	XT22: IP non applicabile. Progettato per uso industriale (grado di inquinamento 3)
Display TFT	240x240 pixel, colore RGB
Materiale del corpo dell'apparecchio	Alluminio anodizzato + PC/ABS + TPU
Dimensioni	XT20: LxAxP: 147x126x152 mm [5.79x4.97x5.98"]
	XT22: LxAxP: 147x136x152 mm [5.79x5.35x5.98"]
Peso	XT20: 2065 g [72,86 oz]
	XT22: 2264 g [79,86 oz]
Altitudine	0-3000 m durante lo stoccaggio/trasporto
	0-2000 m durante il funzionamento

Commutare batteria

Se è necessario sostituire le batterie, contattare il centro di assistenza locale.

Utilizzare solo batterie fornite da Easy-Laser.



Etichette con precauzioni di sicurezza del laser

Etichetta sul retro di XT20



Etichetta sulla testa laser XT20



Etichetta sul retro di XT22



Etichetta sulla testa laser XT22
