Emettitore laser XT20/XT22

Emettitori laser XT20 e XT22 con display digitale e livelle elettroniche.
È possibile utilizzare XT20 e XT22 con i programmi XT Linearità e Valori.
XT22 è anche dotato di una livella verticale aggiuntiva e un prisma angolare reversibile integrato che lo rende utilizzabile per tutti i tipi di misurazioni geometriche.
XT20 e XT22 possono essere collegati senza fili alla vostra app di allineamento Easy-Laser® XT.

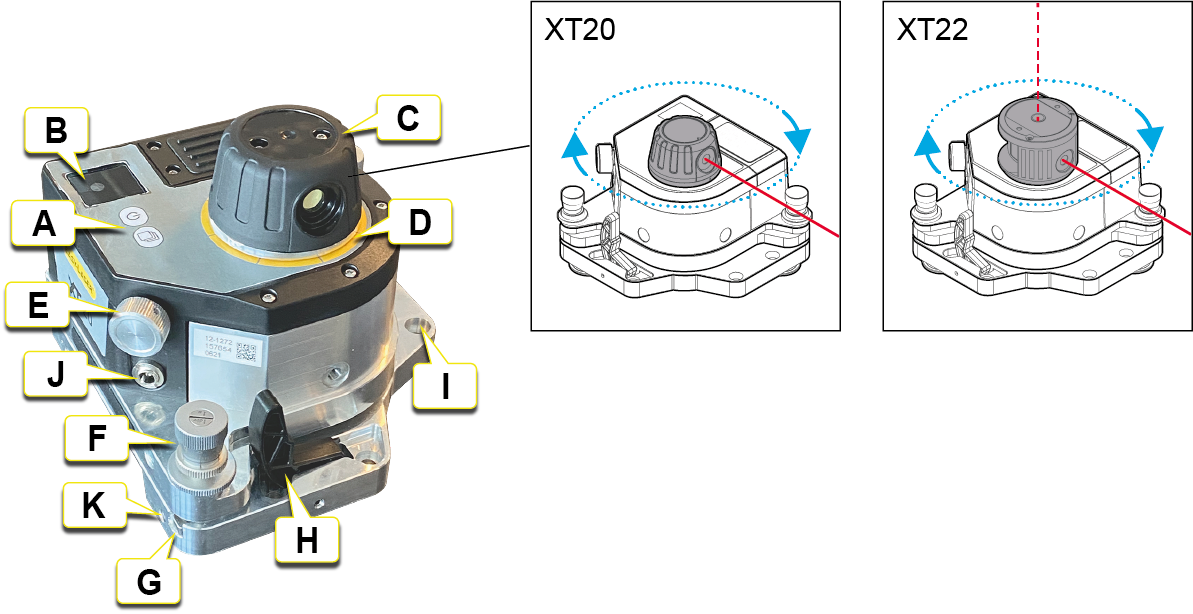

  1. On/Off, Cambiare vista display.
  2. Display di misurazione.

  3. La testina laser (con prisma angolare reversibile per XT22) che può essere ruotata manualmente.

  4. Marcatura per ogni 45°, per un allineamento grossolano rapido.
  5. Regolazione fine.
  6. Vite di ribaltamento (x2).
  7. Piano inclinabile.
  8. Leva di rilascio. Anche per lo smorzamento della forza del magnete quando posto sulla superficie.
  9. Fissaggio della base magnetica.
  10. Porta di ricarica dell’adattatore di alimentazione.
  11. Foro M6 filettato (x4) per la tracolla di sicurezza e altri accessori/adeguamenti.

Tracolla di sicurezza

Utilizzare una tracolla di sicurezza approvata per evitare la caduta dell’apparecchiatura e il conseguente rischio di lesioni. Scegliere una tracolla di sicurezza approvata per il peso che deve sostenere e per le circostanze in cui verrà utilizzata. Seguire sempre le regole interne della propria azienda per il lavoro sicuro. La tracolla di sicurezza deve essere collegata all’apparecchiatura utilizzando la vite M6 in dotazione (codice n. 01-1402). Controllare la tracolla regolarmente per escludere danni e usura. Se ha subito una forte caduta, sostituirla. Fissare la tracolla sopra l’apparecchiatura.



Viti ribaltamento

Le viti di ribaltamento sulla tavola di livellamento dell'emettitore laser devono essere azionate con attenzione e attenendosi alle istruzioni.



Allineamento visivo grossolano con target (rilevatore)

Controllare la posizione della vite di regolazione fine. Deve essere nella sua posizione nominale, circa 2,5 mm

  1. Allentare la vite di bloccaggio.
  2. Regolare la vite a filettatura grossa nella posizione desiderata.
  3. Serrare la vite di bloccaggio.



Regolazione fine digitale del sensore e dei valori di lettura

  1. Controllare che la vite di bloccaggio sia serrata.
  2. Regolare tramite la vite di regolazione fine, fino a ottenere il valore desiderato.

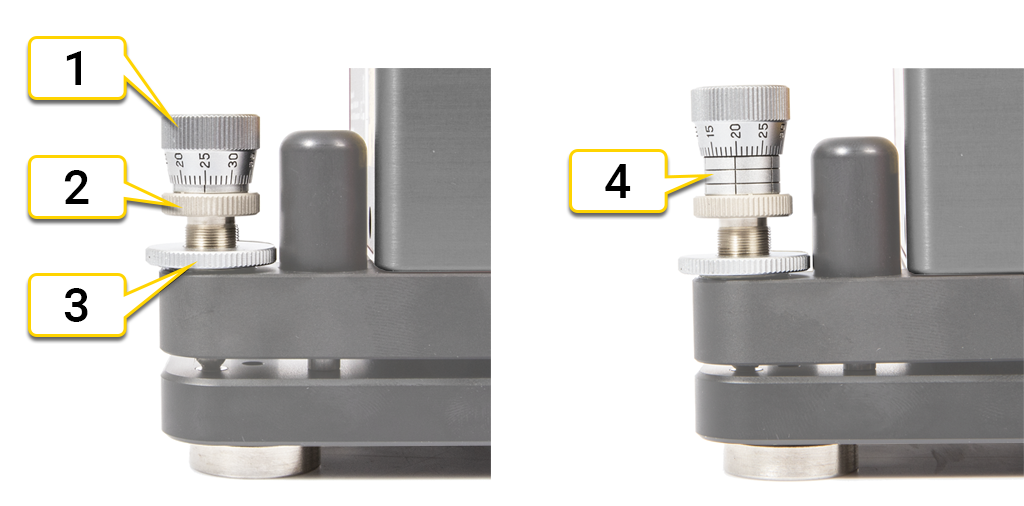

  1. Viti regolazione fine
  2. Vite a filettatura grossa
  3. Vite di bloccaggio
  4. Posizione massima



















Caricare XT20/XT22

Caricare XT20/XT22 collegandolo all'adattatore di alimentazione. È possibile continuare a usare XT20/XT22 mentre è sotto carica, vedere la NOTA sotto.

Vista display durante la carica.

Temperatura di carica, Andare a Dati tecnici XT20/XT22

NOTA! Se l’emettitore laser è carico quando “ON”, il tempo di carica sarà più lungo, per ridurre la generazione di calore che può influire sulla stabilità della misurazione. Per la migliore stabilità di misurazione e il tempo di ricarica più breve possibile, si raccomanda di caricare XT20/XT22 da “OFF”.



Impostazione di un’unità angolare per l’emettitore laser XT20 e XT22

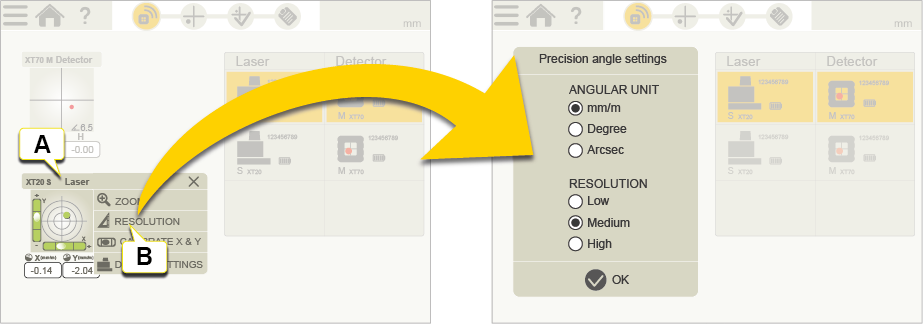

Toccare la Vista dispositivo in tempo reale per aprire il menu contestuale e toccare “RISOLUZIONE”. Impostare unità angolare e risoluzione (numero di decimali) per XT20/XT22. L’unità angolare e la risoluzione nel display di misurazione di XT20/XT22 saranno le stesse delle impostazioni nell’app.

  1. Toccare la Vista dispositivo in tempo reale per aprire il menu contestuale.
  2. Toccare per impostare unità angolare e risoluzione.



Impostazioni per XT20 e XT22

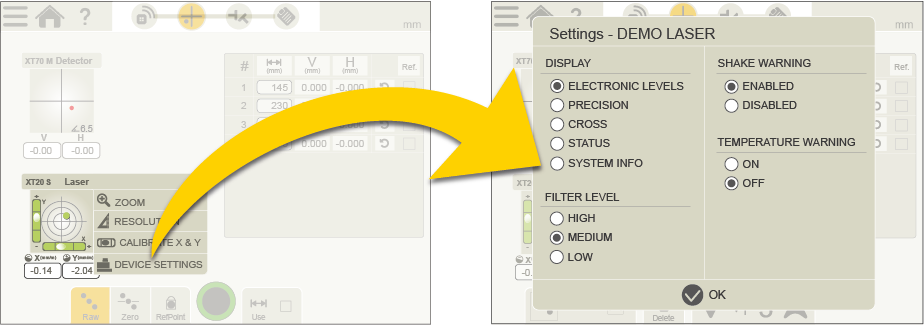

Toccare la Vista dispositivo in tempo reale per aprire il menu contestuale e toccare “SETTINGS”. Impostare la Vista display, il Livello di filtro e l’attivazione/disattivazione dell’Avvertenza scossa e dell’Avvertenza temperatura.


NOTA! È possibile selezionare il filtro solo quando XT20/XT22 è collegato all’app XT. Il livello di filtro “basso” è predefinito quando non collegato.

Calibrazione dell’emettitore laser XT20 e XT22

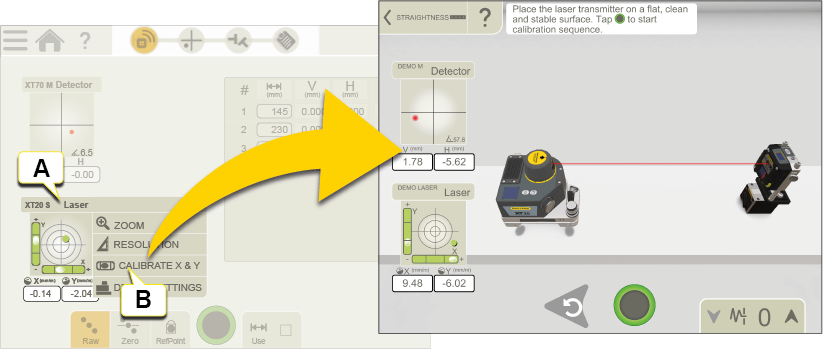

Toccare la Vista dispositivo in tempo reale per aprire il menu contestuale e toccare “CALIBRAZIONE”. Calibrare le livelle elettroniche XT20/XT22 orizzontalmente seguendo la Guida alla calibrazione nell’app.

Andare a Calibrare le livelle elettroniche XT20/XT22 orizzontalmente

Andare a Calibrare verticalmente la livella elettronica XT22

  1. Toccare la Vista dispositivo in tempo reale per aprire il menu contestuale.
  2. Toccare per calibrare l’emettitore laser.

NOTA! Se si desiderano utilizzare livelle elettroniche, queste devono essere calibrate prima di iniziare la misurazione.
