XT70の技術データ

品番12-1045

品番12-1046

XT70測定ユニットは、ドット型レーザーと2軸正方形PSD表面を利用しています。20x20 mm PSDと、ユニットの角度を表示する有機ELディスプレイが搭載されています。

注：この機器は測定ユニットの一部です。機器の使用目的は、このマニュアルでの説明に従って他のEasy-Laser製品とともに工業用計測を行うことです。この機器は業務用です。Easy-Laserと認定販売店は、本機器を適切に使用しなかったことにより生じた機械やシステムの損害に対して一切の責任を負いません。

保守とサポート

ユニットが故障している場合、修理に出す必要があります。www.easylaser.comに記載されているローカルサービスセンターにお問い合わせください。



受光器のタイプ	2軸 TruePSD 20x20 mm [0.79x0.79インチ]
通信	ワイヤレス技術
バッテリタイプ	高耐久型リチウムイオン充電式 [3.7 V、7.4 Wh、2000 mAh]
駆動時間	最大連続24時間
分解能	0.001 mm [0.05 mil]
測定精度	±1 µm ±1%
測定範囲	最大20 m [66フィート]
レーザーのタイプ	ダイオードレーザー
レーザーの波長	630～680 nm
レーザークラス	安全性クラス2
レーザー出力	0.6 mW未満
電子傾斜計	0.1°分解能
耐環境性能	IP等級66および67
動作温度	-10～50 °C
保管温度	-20～50 °C
相対湿度	10～95%
有機ELディスプレイ	128x64ピクセル
外装材	アルマイト + ポリカーボネート/ABS樹脂 + 熱可塑性エラストマー（TPE）
寸法	幅x高さx奥行: 76x76.4x45.9 mm [3.0x3.0x1.8インチ]
重量	272 g [9.6オンス]
高度	0～2000m
屋外専用設計（汚染度4）

バッテリの交換

バッテリを交換する必要がある場合は、ローカルサービスセンターにお問い合わせください。

Easy-Laserが提供しているバッテリのみを使用してください。

レーザー製品の分類

XT70は、レーザークラス2として分類されています。詳細は、安全にご使用いただくためのご注意を参照してください。

これらの製品は、適切に予測可能な使用状況においては安全です。また、製品が本ユーザーマニュアルに従って使用および保守されている場合は、目に対する有害性はありません。

平均出力	最大0.6 mW
パルス持続時間	10～17 µs
パルスエネルギー	最大20 nJ
波長	630～680 nm
光線広がり	1.5 mrad未満
パルス繰り返し周波数	32～47 kHz

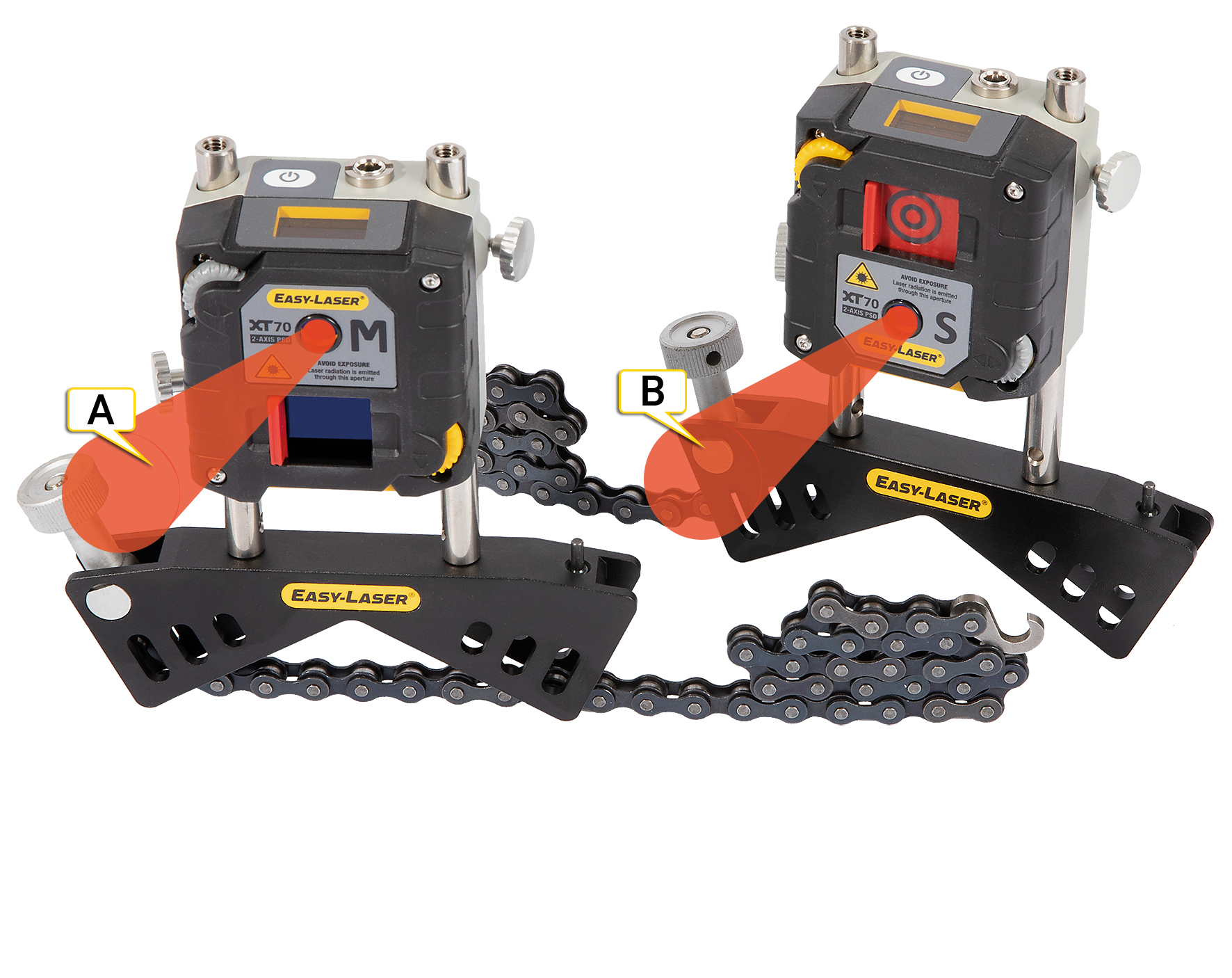

1. Mユニットのレーザー光
2. Sユニットのレーザー光

レーザーを安全にご使用いただくためのご注意のラベル

XT70背面のラベル：



XT70前面のラベル：
