Resultado

Três valores são exibidos. Os valores de Velocidade e BDU são codificados por cores para mostrar o status do alarme.

  • Velocidade. RMS ou Pico (mostrado em mm/segundos ou pol/s)
  • Ruído no mancal em BDU (Unidades de Danos no Mancal)
  • Total g (aceleração)

Vá para Análise de vibração.

Valor RMS

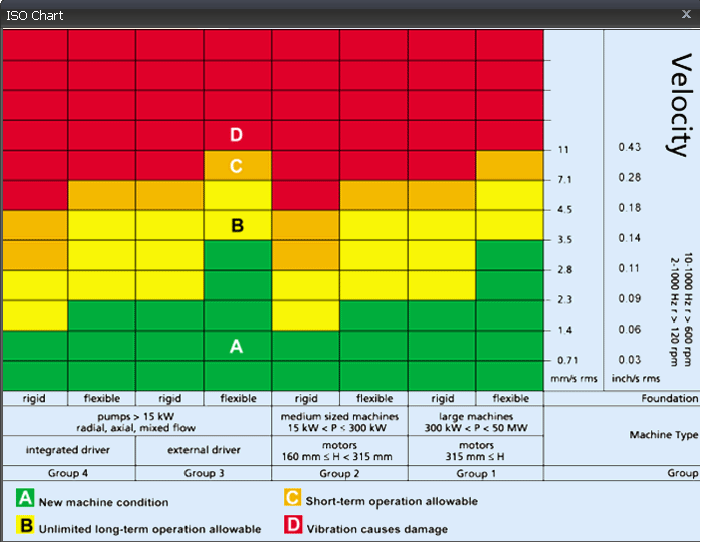

O valor ISO (em mm/s ou pol/s) é o RMS (média) da velocidade da vibração na faixa de frequência de 10 Hz (600 RPM) a 1 Hz (60.000 RPM) ou 2 z (120 RPM) a 1 Hz (60.000 RPM), conforme especificado pela norma ISO. A faixa de frequência correta é automaticamente selecionada pelo XT280 com base na velocidade de funcionamento. O fundo tem codificação de cores de acordo com o gráfico de nível de velocidade da vibração ISO 10816-1 (veja a seguir). O fundo com codificação de cores indica a condição da máquina de acordo com o tamanho e o tipo de máquina selecionados. Vá para Configuração.

ISO 10816-1:1995. Vibração mecânica - Avaliação da vibração da máquina por medições em peças não giratórias.

Ruído do rolamento (BDU)

Ruído do rolamento (vibração de alta frequência) em Unidades de Danos no Mancal (BDU), onde 100 BDU corresponde a 1 g RMS (média) vibração medida acima de 1 Hz. Esta é uma medida do estado de desgaste dos mancais no equipamento que está sendo monitorado. Quanto maior o número, mais desgastado o mancal.

É comum afirmar que 1 g de vibração de alta frequência (100 BDU) corresponde a um nível relativamente alto de ruído de mancal e, portanto, pode ser considerado um indicativo de rolamento danificado. Em outras palavras, pode ser útil pensar na figura do Ruído de Mancal como sendo, de forma muito geral, equivalente à "porcentagem" de desgaste do mancal.

Por padrão, o ruído de mancal é exibido em um

  • Fundo vermelho se estiver acima de 100 BDU
  • Fundo âmbar entre 50 e 100 BDU
  • Fundo verde abaixo de 50 BDU.

Os níveis de alarme BDU podem ser alterados. Vá para Configuração.

Aceleração total (g)

Este é o valor de RMS (médio) da aceleração de vibração total medido pelo medidor durante sua faixa de frequência inteira (2 Hz a 10 kHz). Esta leitura é mostrada em unidades de g (constante gravitacional da terra, onde 1 g = 9,81 m/s2).

Deslocamento RMS

Pressione o botão de seta esquerdo (<) ou direito (>) quando a tela de leitura estiver exibida mostrará o deslocamento RMS (em µm ou mils) em um fundo azul. Pressionar o botão de seta novamente irá reverter para exibir o valor ISO (mm/s ou pol/s).
