Измерение по методу непрерывной развертки

Измерительные блоки, которые можно использовать: XT50, XT60 и XT70

Автоматическая запись измеряемых значений в режиме непрерывной развертки вала.

Количество точек не ограничено.

Подготовка к работе

Прежде чем приступать к измерению, выполните все необходимые подготовительные действия.

• Установите измерительные блоки. Измерение по методу «непрерывной развертки» возможно при использовании измерительных блоков XT60.
• Для вычисления результатов необходимо ввести как минимум расстояние между измерительными блоками, см. Перейдите к Ввод расстояний.
• Коснитесь значка мишени, чтобы подсоединить измерительные блоки. Перейдите к Выбор измерительных блоков.
• При необходимости выполните предварительное выравнивание.

• При необходимости измерьте мягкую опору. Перейдите к Мягкая опора

Измерение

Перед регистрацией значения можно изменить метод измерения. Фильтр не применяется при выполнении измерений в режиме развертки.

1. Коснитесь значка в нижней панели, чтобы выбрать метод непрерывной развертки.
2. Направьте лазерные лучи в центры мишеней. При необходимости отрегулируйте положение блоков на стержнях, а затем используйте регулировочные ручки лазеров.
3. Коснитесь значка , чтобы начать измерение.
4. Проверните валы. Чтобы получить максимально точные результаты, проворачивайте валы как можно больше.
5. Нажмите кнопку , чтобы завершить измерение.
6. Коснитесь значка , чтобы перейти к экрану результатов, либо значка , чтобы повторно выполнить измерение.

При выходе из экрана измерений зарегистрированные значения сохраняются. При возврате к экрану измерений можно выполнить новое измерение.

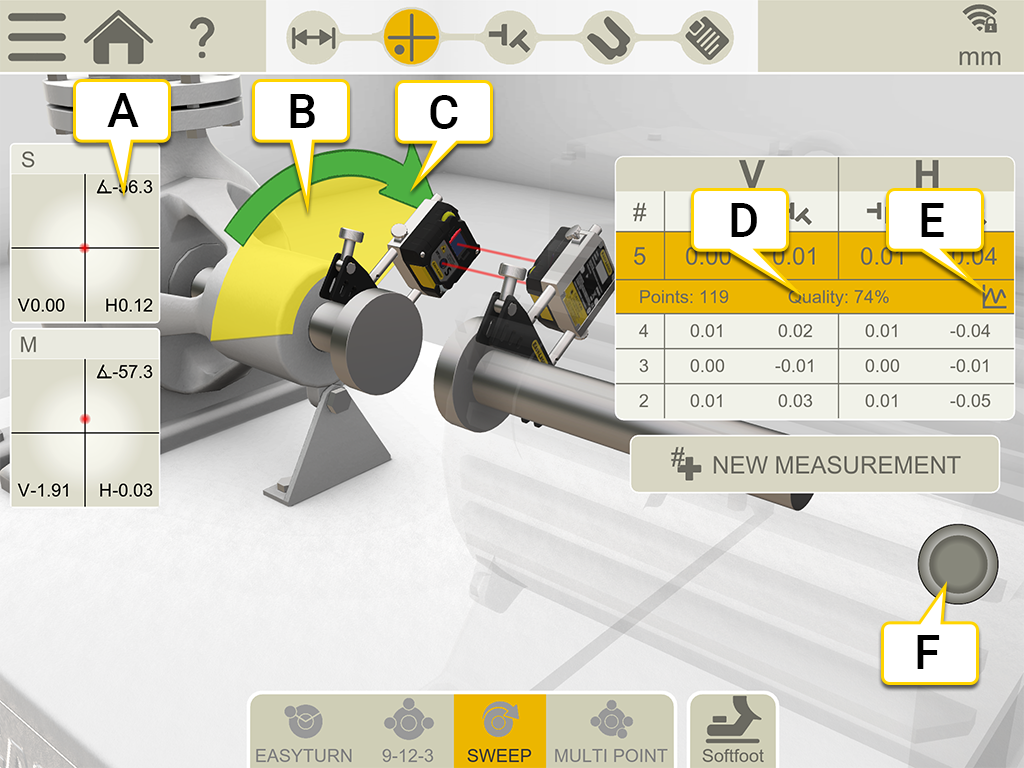

1. Коснитесь, чтобы выбрать детектор.
2. Желтым цветом обозначаются места, в которых зарегистрированы точки.
3. Направление измерения. Если изменить направление во время измерения, стрелка станет красной.
4. Оценка качества.
5. Коснитесь значка , чтобы просмотреть подробные сведения. Перейдите к Подробные результаты.
6. Коснитесь, чтобы начать или завершить измерение.

	Новое измерение. Позволяет проверить повторяемость результатов измерения.
	Измерение с помощью EasyTurn™.
	Измерение по методу 9-12-3.
	Многоточечное измерение.
	Измерение по методу непрерывной развертки.
	Измерение перекоса

Промежуточный вал в таблице измерений

1. Значения по вертикали для углов А и В
2. Значения по горизонтали для углов А и В

Предупреждение о приближении к краю

Когда лазерный луч проходит близко от края, для этого края отображается предупреждение. Когда это предупреждение активно, регистрация значений возможна.

Инклинометр для измерений малых углов наклона

Если машина установлена на наклонной базовой плоскости, можно вручную установить инклинометр в новое 12-часовое положение. Новые настройки инклинометра будут использованы в следующих измерениях.

1. Выберите режим измерения, который планируете использовать.
2. Поверните измерительные блоки так, чтобы стержни были перпендикулярны базовой плоскости.
3. Коснитесь значков и .
4. Подтвердите выбранное положение измерительных блоков, коснувшись значка . Показания инклинометра будут обнулены.

Регулировка инклинометра будет применяться в течение всего сеанса измерения, но будет восстановлена при запуске нового измерения через пусковое меню.
