Лазерный излучатель D22

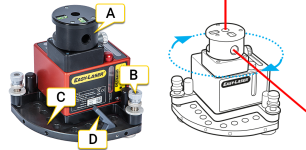

  1. Поворотная головка с угловой призмой.

  2. Элевационный винт.

  3. Наклоняемый столик.

  4. Перед установкой D22 на штатив необходимо снять рычаг разблокирования.


Элевационные винты

При работе с элевационными винтами на площадке для выравнивания лазерного излучателя соблюдайте осторожность и следуйте инструкциям.

Предварительное визуальное выравнивание по мишени (детектора)

Проверьте положение винта точной регулировки. Он должен находиться приблизительно в пределах допуска. 2,5 мм.

  1. Ослабьте стопорный винт.
  2. С помощью винта с крупной резьбой выполните регулировку до нужного положения.
  3. Затяните стопорный винт.



Окончательная цифровая регулировка по детектору и считываемым значениям

  1. Убедитесь, что стопорный винт затянут.
  2. С помощью винта точной регулировки установите точное положение.

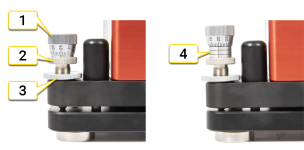

  1. Винт точной регулировки
  2. Винт с крупной резьбой
  3. Стопорный винт
  4. Крайнее положение

Используйте допущенный к применению предохранительный ремень, чтобы избежать падения прибора и травм. Выберите предохранительный ремень сообразно массе, которую он должен выдерживать, и обстоятельствам, в которых он будет использоваться. В обязательном порядке соблюдайте внутренние правила безопасной работы, действующие в вашей компании. Предохранительный ремень следует прикрепить к аппаратуре с помощью прилагаемого винта M6 (номер по каталогу: 01-1402). Регулярно проверяйте ремень на наличие повреждений и чрезмерного износа. После резкого падения прибора, предотвращенного с помощью ремня, необходимо заменить ремень. Закрепите ремень выше аппаратуры.
