Лазерный излучатель XT20/XT22

Лазерные излучатели XT20 и XT22 с цифровым дисплеем и электронными уровнями.
Приборы XT20 и XT22 можно использовать с программами XT Straightness и Values.
Прибор XT22 также оснащен дополнительным вертикальным уровнем и встроенной реверсируемой угловой призмой, что позволяет использовать его для геометрических измерений любых видов.
Приборы XT20 и XT22 можно соединить с приложением для выравнивания Easy-Laser® XT по беспроводной связи.



  1. Включение-выключение, смена экрана отображения.
  2. Измерительный дисплей.

  3. Лазерную головку (с реверсируемой угловой призмой в приборе XT22) можно поворачивать рукой.

  4. Маркировка через каждые 45° для ускорения предварительного выравнивания.
  5. Тонкая регулировка.
  6. Элевационные винты (2 шт.).
  7. Наклоняемый столик.
  8. Рычаг разблокирования. Служит также для гашения магнитного усилия при размещении прибора на поверхности.
  9. Крепление на магнитном основании.
  10. Разъем зарядки адаптера питания.
  11. Резьбовые отверстия M6 (4 шт.) для предохранительного ремня и других аксессуаров/приспособлений.

Предохранительный ремень

Используйте допущенный к применению предохранительный ремень, чтобы избежать падения прибора и травм. Выберите предохранительный ремень сообразно массе, которую он должен выдерживать, и обстоятельствам, в которых он будет использоваться. В обязательном порядке соблюдайте внутренние правила безопасной работы, действующие в вашей компании. Предохранительный ремень следует прикрепить к аппаратуре с помощью прилагаемого винта M6 (номер по каталогу: 01-1402). Регулярно проверяйте ремень на наличие повреждений и чрезмерного износа. После резкого падения прибора, предотвращенного с помощью ремня, необходимо заменить ремень. Закрепите ремень выше аппаратуры.



Элевационные винты

При работе с элевационными винтами на площадке для выравнивания лазерного излучателя соблюдайте осторожность и следуйте инструкциям.



Предварительное визуальное выравнивание по мишени (детектора)

Проверьте положение винта точной регулировки. Он должен находиться приблизительно в пределах допуска. 2,5 мм.

  1. Ослабьте стопорный винт.
  2. С помощью винта с крупной резьбой выполните регулировку до нужного положения.
  3. Затяните стопорный винт.



Окончательная цифровая регулировка по детектору и считываемым значениям

  1. Убедитесь, что стопорный винт затянут.
  2. С помощью винта точной регулировки установите точное положение.

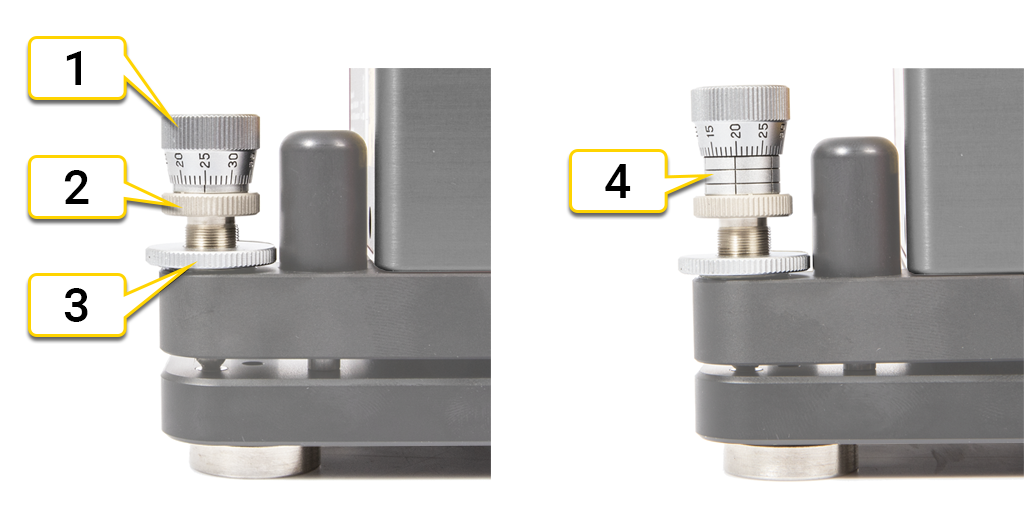

  1. Винт точной регулировки
  2. Винт с крупной резьбой
  3. Стопорный винт
  4. Крайнее положение



















Зарядка прибора XT20/XT22

Чтобы зарядить прибор XT20/XT22, подключите к нему адаптер питания. Во время зарядки прибора XT20/XT22 можно продолжать выполнять с его помощью измерения, см. следующее примечание.

Внешний вид дисплея во время зарядки.

Температура зарядки, Перейдите к Технические данные прибора XT20/XT22

ВНИМАНИЕ! При зарядке лазерного излучателя во включенном состоянии время зарядки увеличивается. Это делается для уменьшения выделения тепла, которое может повлиять на стабильность измерения. Для обеспечения максимальной стабильности измерений и сокращения времени зарядки рекомендуется заряжать прибор XT20/XT22 в выключенном состоянии.



Настройка угловой единицы измерения для лазерного излучателя XT20 и XT22

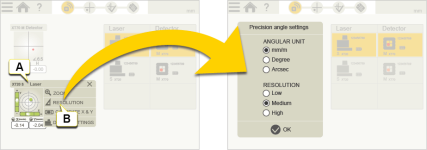

Коснитесь окна активного устройства, чтобы открыть контекстное меню, и нажмите «РАЗРЕШЕНИЕ». Установите угловую единицу измерения и разрешение (количество десятичных знаков) для прибора XT20/XT22. Угловые единицы измерения и разрешение, отображаемые на дисплее измерения прибора XT20/XT22, будут такими же, как и настройки, которые сделаны с помощью меню настроек в приложении.

  1. Коснитесь окна активного устройства, чтобы открыть контекстное меню.
  2. Коснитесь значка, чтобы выбрать угловую единицу измерения и разрешения.



Настройки приборов XT20 и XT22

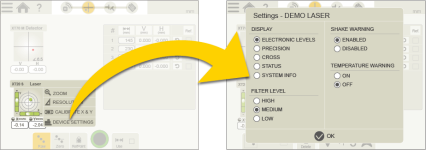

Нажмите экран активного устройства, чтобы открыть контекстное меню. Затем нажмите ПАРАМЕТРЫ. Выполните настройку экрана отображения, уровня фильтра и активации/деактивации предупреждений о тряске и температуре.


ВНИМАНИЕ! Фильтр можно выбрать только в том случае, если прибор XT20/XT22 соединен с приложением XT. При отсутствии подключения по умолчанию устанавливается уровень фильтра Low («Низкий»).

Калибровка лазерных излучателей XT20 и XT22

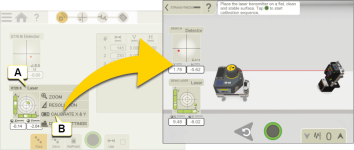

Коснитесь окна активного устройства, чтобы открыть контекстное меню. Затем коснитесь пункта CALIBRATE. Откалибруйте электронные уровни прибора XT20/XT22 по горизонтали, следуя инструкциям по калибровке, которые отображаются в приложении.

Перейдите к Калибровка электронных уровней прибора XT20/XT22 по горизонтали

Перейдите к Калибровка электронного уровня прибора XT22 по вертикали

  1. Коснитесь окна активного устройства, чтобы открыть контекстное меню.
  2. Коснитесь значка, чтобы откалибровать лазерный излучатель.

ВНИМАНИЕ! Чтобы использовать электронные уровни, их необходимо откалибровать перед началом измерения.
