Измерения с блоком индикации

С помощью беспроводной связи цифровой прецизионный уровень XT290 можно соединить с приложением для центровки Easy-Laser® XT Alignment, после чего значения, получаемые прибором XT290, можно просматривать в программе Values. Перейдите к Подготовка

В приложении XT можно считывать показания 1, 2, 3 или 4 приборов одновременно. Перейдите к Подготовка

ВНИМАНИЕ! Если прибор XT290 соединен с приложением XT, все настройки в разделах Unit (Единица измерения), Resolution (Разрешение) и Filter (Фильтр) можно выполнять только
с помощью приложения XT. При подключении к приложению XT эти экранные значки меню в приборе XT290 деактивируются, а функция Factory reset (Возврат заводских настроек) полностью отключается.

ВНИМАНИЕ! При изменении настроек в приложении XT во время установленного соединения эти настройки применяются к прибору XT290. После отключения параметры данного прибора возвращаются к настройкам, сделанным до подключения.

  1. Очистите поверхность, на которой будет размещен прибор XT290.
  2. Поместите прибор XT290 на объект, подлежащий измерению, и нажмите кнопку для запуска.
  3. Как только измеренное значение стабилизируется, снимите показания.
    Если рабочая температура блока XT290 соответствует норме, значения, как правило, пригодны для немедленного использования, однако калибровку уровня
    на месте все же рекомендуется выполнить. Перейдите к Общие сведения о приборе XT290
  4. Соедините прибор XT290 с программой Values. Перейдите к Подготовка
  5. Коснитесь значка , чтобы зарегистрировать значения в программе Values. Перейдите к Измерение
  6. Просмотрите отчет в программе Values. Перейдите к Отчет




  1. Прецизионный уровень указывает направление X (наклон). Значение представлено в мм и м.
  2. Инклинометр указывает направление Y (крен). Значение представлено в градусах.
  3. Смещение пузырька к этому значку указывает на отрицательное значение измерения и на то, что поверхность наклонена вниз вправо. *
  4. Смещение пузырька к этому значку указывает на положительное значение измерения и на то, что поверхность наклонена вниз влево. *
  5. Последние показания.
  6. Зарегистрированные значения (прецизионный уровень X и значение наклона, инклинометр X и значение наклона, инклинометр Y и значение крена).
  7. Удаление значения.
  8. К зарегистрированному значению можно добавить примечание.

    * Если смотреть на прибор XT290 со стороны желтой таблички.

Одновременное считывание показаний нескольких устройств (не более четырех)

В программе Values приложения XT для центровки можно одновременно считывать показания до четырех приборов XT290.
Как правило, на практике используется один или два прибора XT290, но их можно комбинировать с измерительными блоками других типов.
Перейдите к Подготовка

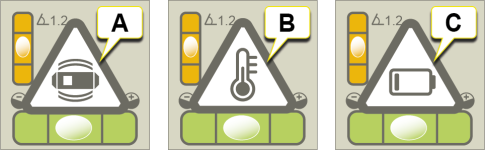

Предупреждения, отображаемые во время измерения

В угловом визуальном представлении программы Values могут быть отображены приведенные ниже предупреждения.





  1. Предупреждение о тряске. Исчезает после прекращения тряски.
    Если вибрация настолько интенсивна, что во время измерения отображается предупреждение о тряске, следует увеличить уровень фильтрации.
  2. Предупреждение о температуре. Нажмите кнопку , чтобы убрать предупреждение. Снова нажмите кнопку , чтобы просмотреть сведения о температуре прибора XT290 в меню настроек.
  3. Предупреждение о низком заряде батареи. Зарядите прибор XT290. Перейдите к Общие сведения о приборе XT290.
