Använda XT20/XT22

XT20- och XT22-enheterna kan anslutas trådlöst till din Easy-Laser® XT-uppriktningsapp för programmen Rakhet och Värden. För att se exempel på proceduren för Konfiguration och Mätning, Gå till Mätning

Observera! Om du vill använda den vertikala elektroniska libellen i XT22 när du orienterar laserplanet vertikalt måste lasersändaren monteras med XT22-produktetiketten vänd uppåt. Se bilden nedan.



Vertikal montering av XT22.

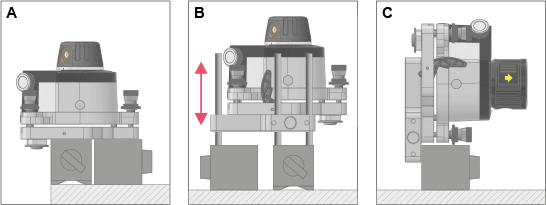

Lasersändarmontering

Förutom att placera lasersändaren direkt på objektet som ska mätas kan den monteras på magnetfötter. Multifästet 12-1275 ger ännu fler monteringsmöjligheter. Se exempel nedan.

  1. Montera en eller två magnetfötter direkt på nivelleringsbordet. Frigöringsspaken måste tas bort först.

  2. Använd multifäste och stänger på magnetfötterna för att placera lasersändaren på nödvändig höjd.

  3. Använd Multifästet för att montera lasersändaren vertikalt på en magnetfot.

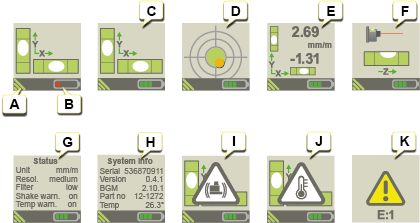

Visningsvyer i XT20/XT22



  1. Trådlös XT-anslutning.

  2. Batteristatus. Ladda XT20/XT22 vid behov.

  3. Mätvyn: Elektroniska libeller.

  4. Mätvyn: ”Korsvy”.

  5. Precisionsmätningsvy: Mätvärden med hög noggrannhet (till exempel i millimeter per meter).

  6. Vertikalmätningsvy.

  7. Vy över inställningar som gjorts i appen.

  8. Systeminformation.

  9. Skakvarning, se nedan.

  10. Temperaturvarning, se nedan.

  11. Ingen åtkomst till enheten, felkod E1. Enheten måste skickas in för reparation.

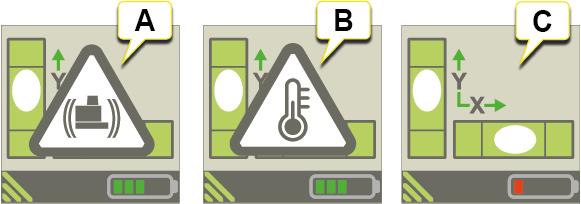

Varningar under mätning

Följande varningar kan visas på XT20/XT22-displayen:



  1. Skakvarning för lasersändare. Om vibrationerna är så starka att skakvarningen visas under mätning bör du öka filternivåinställningen för elektroniska libeller från XT-appen (via Snabbmenyn).
  2. Temperaturvarning för lasersändare.

  3. Varning för låg batterinivå. Ladda lasersändaren.



Observera! När en skakvarning eller temperaturvarning visas kan den kvitteras genom att trycka på valfri knapp på lasersändaren. Det rekommenderas dock att ta bort varningen från XT-appen under mätningen för att undvika rörelser hos lasersändaren.

Observera! Du kan inaktivera skakvarning och temperaturvarning helt genom att välja ”AV” i XT-appen.
