Cấp độ D22 theo chiều ngang

Hiệu chỉnh thước thủy theo chiều ngang

Bạn có thể hiệu chỉnh thước thủy trên máy phát laser D22. Điều này được thực hiện tại nhà máy, nhưng nên được thực hiện lại trước khi bắt đầu công việc. Các thước thủy được chia tỷ lệ thành 0,02 mm/m [4 giây cung] Bằng cách hiệu chỉnh thước thủy và sau đó sử dụng chúng để cân bằng máy phát laser, bạn có thể đạt được mức cân bằng tuyệt đối của mặt phẳng laser khoảng ± 0,01 mm/m [2 giây cung].

Mức

  1. Đặt máy phát laser D22 trên bề mặt phẳng và ổn định.
  2. Cân bằng máy phát laser theo thước thủy. Sử dụng các vít nghiêng.

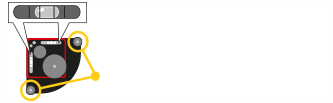

Cân bằng máy phát laser



Đặt về không

  1. Đặt máy dò ở khoảng cách 5-10 mét. Đảm bảo rằng chùm tia laser chiếu vào mục tiêu của máy dò.
  2. Nhấn để mở Giá trị chương trình.
  3. Nhấn để đặt về không.

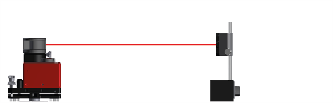

5-10 m giữa laser và máy dò

Chỉ số và mức

  1. Xoay D22 180º và xoay chùm tia laser đến máy dò.
  2. Cân bằng máy phát laser theo thước thủy. Sử dụng các vít nghiêng.

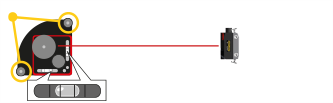

Xoay máy phát laser 180º và cân bằng máy phát laser.

Điều chỉnh giá trị

  1. Nhấn để giảm một nửa giá trị.
  2. Điều chỉnh giá trị V thành 0,00 bằng vít nghiêng.

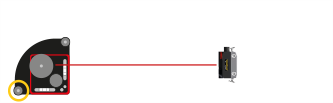

Giảm một nửa giá trị và điều chỉnh thành 0,00 bằng vít nghiêng này.

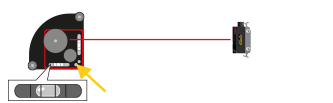

Hiệu chỉnh thước thủy đầu tiên

  1. Hiệu chỉnh thước thủy bằng chìa khóa lục giác.
  2. Lặp lại bước 6–9 để điều khiển.

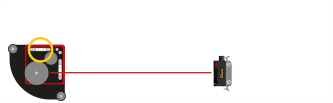

Hiệu chỉnh thước thủy bằng vít này.

Hiệu chỉnh thước thủy thứ hai

  1. Xoay D22 90º và xoay chùm tia laser về phía máy dò.
  2. Lặp lại bước 4–12.

Điều chỉnh thước thủy thứ hai
