Sử dụng XT20/XT22

XT20 và XT22 có thể được kết nối không dây với ứng dụng căn chỉnh Easy-Laser® XT của bạn cho các chương trình Độ thẳng và Giá trị. Để xem ví dụ về quy trình thiết lập và đo, Đi tới Đo

LƯU Ý! Nếu bạn muốn sử dụng mức điện tử dọc trong XT22 khi định hướng mặt phẳng laser theo chiều dọc, máy phát laser phải được gắn với nhãn sản phẩm XT22 hướng lên trên. Xem hình ảnh bên dưới.



Gắn theo chiều dọc của XT22.



Gắn máy phát laser

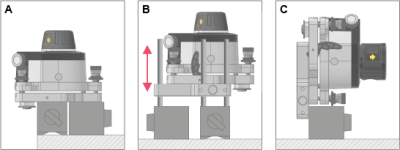

Ngoài việc đặt máy phát laser trực tiếp lên đối tượng cần đo, nó có thể được gắn trên đế nam châm. Giá đỡ Multi 12-1275 cung cấp khả năng lắp đặt linh hoạt hơn nữa, xem ví dụ bên dưới.

  1. Gắn một hoặc hai đế nam châm trực tiếp trên bàn nghiêng. Trước tiên, cần nhả phải được tháo ra.

  2. Sử dụng nhiều giá đỡ và thanh trên đế nam châm để định vị máy phát laser ở độ cao yêu cầu.

  3. Sử dụng giá đỡ Multi để gắn máy phát laser theo chiều dọc trên đế nam châm.



Chế độ xem Hiển thị XT20/XT22



  1. Kết nối XT không dây.

  2. Trạng thái pin. Nếu cần, hãy sạc XT20/XT22.

  3. Chế độ xem Đo lường: Mức điện tử.

  4. Chế độ xem Đo lường: “Chế độ xem Chéo”.

  5. Chế độ xem Đo lường Chính xác: Các giá trị đo có độ chính xác cao (ví dụ: được trình bày bằng milimet trên mét).

  6. Chế độ xem đo lường theo chiều dọc.

  7. Xem các thiết lập đã thực hiện trong ứng dụng.

  8. Thông tin hệ thống.

  9. Cảnh báo rung lắc, xem bên dưới.

  10. Cảnh báo nhiệt độ, xem bên dưới.

  11. Không thể truy cập vào thiết bị, mã lỗi E1. Phải gửi thiết bị đi sửa chữa.

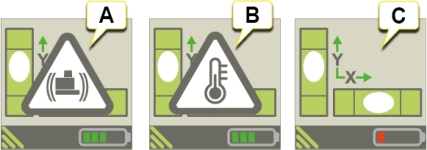

Cảnh báo trong quá trình đo

Các Cảnh báo sau có thể xuất hiện trên màn hình XT20/XT22:



  1. Cảnh báo rung cho máy phát laser. Nếu rung động đủ mạnh để làm cho cảnh báo rung xuất hiện trong quá trình đo, hãy tăng mức bộ lọc của mức điện tử từ ứng dụng XT (thông qua menu Ngữ cảnh).
  2. Cảnh báo nhiệt độ cho máy phát laser.

  3. Cảnh báo pin yếu. Sạc máy phát laser.



LƯU Ý! Khi cảnh báo rung hoặc cảnh báo nhiệt độ xuất hiện, có thể xóa bằng cách nhấn bất kỳ nút nào trên máy phát laser. Tuy nhiên, bạn nên xóa cảnh báo khỏi ứng dụng XT trong quá trình đo để tránh chuyển động của máy phát laser.

LƯU Ý! Bạn có thể tắt hoàn toàn cảnh báo rung và cảnh báo nhiệt độ bằng cách chọn "TẮT" trong ứng dụng XT.
