Đo bằng EasyTurn™

Các thiết bị đo lường có thể được sử dụng: XT50, XT60 và XT70.

Với EasyTurn™, có thể đo với độ chênh lệch ít nhất là 40º giữa các điểm đo. Tuy nhiên, để có kết quả chính xác hơn nữa, hãy cố gắng dàn điểm càng nhiều càng tốt.

Chuẩn bị

Trước khi bạn bắt đầu đo, hãy đảm bảo rằng bạn đã chuẩn bị xong những gì bạn cần.

Gắn các thiết bị đo lường.
Để tính toán kết quả, bạn cần nhập ít nhất khoảng cách giữa các thiết bị đo lường.
Nhấn vào một mục tiêu để kết nối thiết bị đo lường. Đi tới Chọn thiết bị đo lường
Chiếu hình nón cho chùm tia laser. Đi tới Chiếu hình nón cho chùm tia laser.
Nếu cần, hãy đo Softfoot. Đi tới Chân tăng chỉnh.

Đo

Có thể chuyển đổi phương pháp đo trước khi bạn đăng ký giá trị. Đảm bảo xoay các thiết bị đo lường nhiều như nhau. Nếu góc giữa chúng chênh lệch hơn ±2º, bạn sẽ được nhắc căn chỉnh các thiết bị.

Nhấn trên thẻ để chọn phương pháp EasyTurn.
Điều chỉnh tia laser đến trung tâm của các mục tiêu. Nếu cần, hãy điều chỉnh các thiết bị trên thanh, sau đó sử dụng các núm điều chỉnh laser.
Nhấn để đăng ký vị trí đầu tiên. Một dấu màu đỏ được hiển thị.
Xoay cả hai thiết bị ít nhất 20º (trải các điểm càng nhiều càng tốt).
Nhấn để đăng ký vị trí thứ hai.
Xoay cả hai thiết bị ít nhất 20º.
Nhấn để đăng ký vị trí thứ ba.
Nhấn để chuyển đến chế độ xem Kết quả hoặc nhấn để đo lại.

Các giá trị đã đăng ký được lưu khi bạn rời khỏi chế độ xem Đo lường. Nếu bạn quay lại chế độ xem Đo lường, bạn có thể thực hiện một phép đo mới.

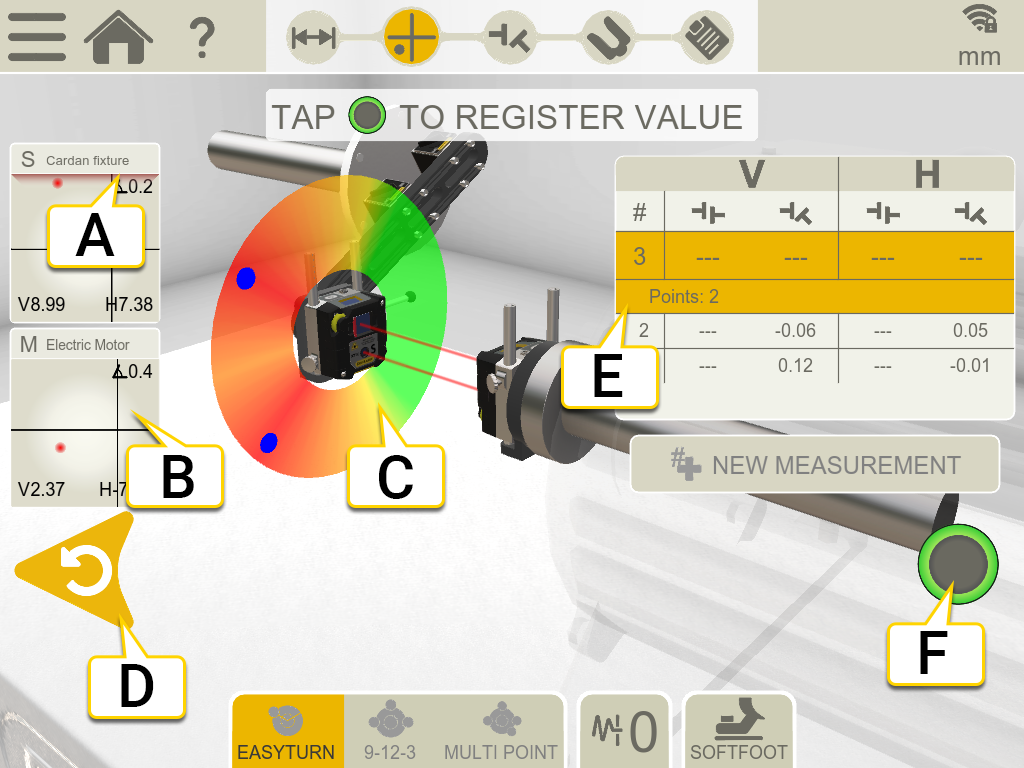

Cảnh báo cạnh. Khi chùm tia laser gần cạnh, cạnh sẽ “sáng lên” như một cảnh báo. Vẫn có thể ghi lại các giá trị khi cảnh báo cạnh đang hoạt động.
Nhấn để hiển thị thông tin máy dò.
Màu đỏ = xoay trục bên ngoài dấu màu đỏ.
Màu xanh lá = xoay trục đến vùng màu xanh lá.
Màu xanh lam = vị trí đã ghi.
Xóa giá trị đã ghi.
Bảng đo.
Biểu tượng này có màu xám khi không thể đăng ký giá trị.

	Thực hiện phép đo mới. Điều này giúp kiểm tra khả năng lặp lại của phép đo.
	Đo bằng EasyTurn™.
	Đo bằng 9-12-3.
	Đo bằng Đa điểm.
	Đặt giá trị Bộ lọc.

Máy đo độ nghiêng vị trí 0

Nếu máy được gắn trên mặt phẳng đế nghiêng, bạn có thể đặt thủ công máy đo độ nghiêng ở vị trí 12 giờ mới. Các phép đo tiếp theo sẽ sử dụng cài đặt máy đo độ nghiêng mới.

Chọn phương pháp đo bạn muốn sử dụng.
Xoay các thiết bị đo lường sao cho các thanh vuông góc với mặt phẳng đế.
Nhấn và .
Xác nhận vị trí mong muốn cho các thiết bị đo lường bằng cách nhấn vào . Máy đo độ nghiêng bây giờ sẽ được đặt giá trị về không.

Điều chỉnh máy đo độ nghiêng của bạn sẽ được áp dụng trong toàn bộ phiên đo, nhưng sẽ được khôi phục khi bạn bắt đầu phép đo mới từ menu bắt đầu.
