D22 技术数据

部件编号 12-0022

激光发射器 D22 可用于测量平面度、直线度、垂直度和平行度。激光束可以扫描 360°，测量半径达 40 米。激光束可在 0.01 mm/m [2 弧扇区] 内与扫描成 90°角。

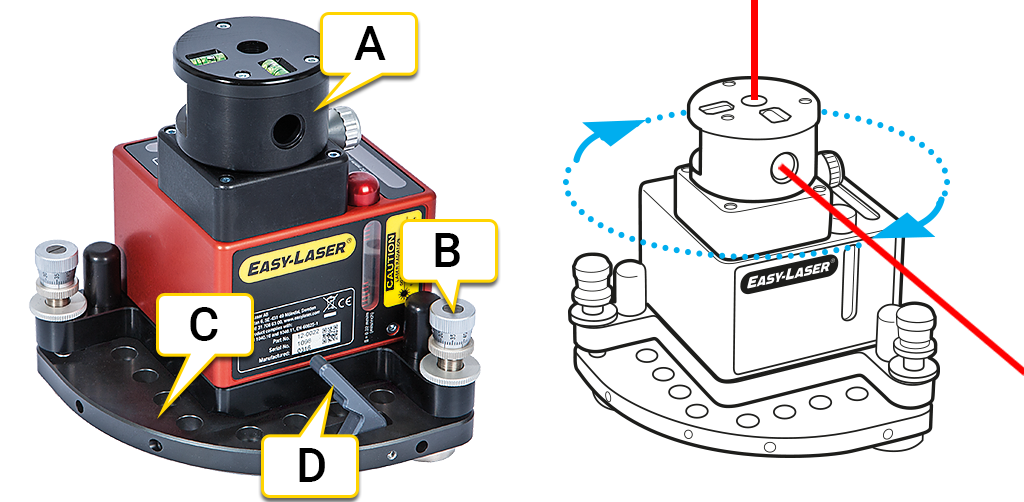

1. 带角棱镜的旋转激光头。

2. 摆动螺钉。

3. 摆动升降台。

4. 在将 D22 安装至三脚架上之前，必须先拆下释放杆。

注意！该设备是测量系统的一部分，根据本手册中的说明，该设备的预期用途是与其他 Easy-Laser 产品一起进行工业测量。该设备仅供专业人员使用。Easy-Laser 及其授权经销商均不对因不当使用本设备而造成的机器或系统损坏负责。

注意！调平台上的倾斜螺钉必须仔细操作并按照说明操作。转到 激光发射器 D22

注意！如果长期不使用激光器，请拆下电池。

服务和支持

如果设备损坏，则须送修。请联系当地的服务中心，具体信息请访问 www.easylaser.com。



激光器类型	半导体激光器
激光波长	630-680 nm，红色可见光
激光安全等级	2 级
激光输出功率	<0.6 mW
光束直径	孔径 6 mm
工作区域、范围	40 米半径
电池类型	1 节 R14 (C) 1.5V 电池，可由用户更换。推荐使用专业碱性电池。
操作温度	0-50°C
电池工作时间	约24 个小时
调平范围	± 30 mm/m [± 1.7°]
3 x 水平泡精度	0.02 mm/m
激光光束之间的垂直度	0.01 mm/m
扫描平面度	0.02 mm/m
微调	0.1 mm/m
2 x 水平泡（用于旋转）精度	5 mm/m
外壳材料	铝
尺寸	宽 x 高 x 深：139x169x139 mm
重量	2650 g
操作温度	0-50°C
高度	0-2000 m
专为户外使用（污染等级 4）



具有激光安全预防措施的标签

D22 正面的标签
