激光发射器 D22
-
带角棱镜的旋转激光头。
-
摆动螺钉。
-
摆动升降台。
-
在将 D22 安装至三脚架上之前，必须先拆下释放杆。
摆动螺钉
激光发射器调平台上的倾斜螺钉必须仔细操作并按照说明操作。
目视粗略对中（探测器）目标
检查微调螺钉的位置。它应在其名义位置（约2.5 mm。
- 松开锁定螺钉。
- 使用粗调螺钉调整到所需位置。
- 拧紧锁定螺钉。

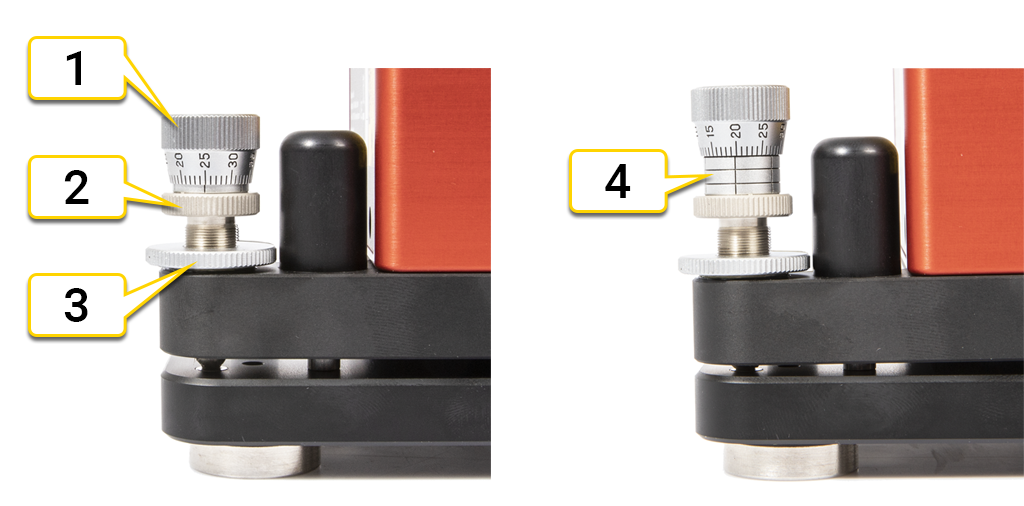

对探测器和读数值进行数字微调
- 检查锁紧螺钉是否拧紧。
- 使用微调螺钉调整到所需值。
- 微调螺钉
- 粗调螺钉
- 锁定螺钉
- 最大位置
使用通过认证的安全带可防止设备掉落和造成伤害。选择的安全带需通过认证，可承受相应重量、并适用于其使用环境。请务必遵循公司内部的安全作业准则。安全带应使用随附的 M6 螺钉（部件号01-1402）连接到设备。定期检查安全带是否有损坏和磨损。如果发生急剧下坠，请予以更换。将安全带系在设备上方。
