XT20/XT22 技术数据
XT20 部件。无 12-1272、XT22 部件。无 12-1273。

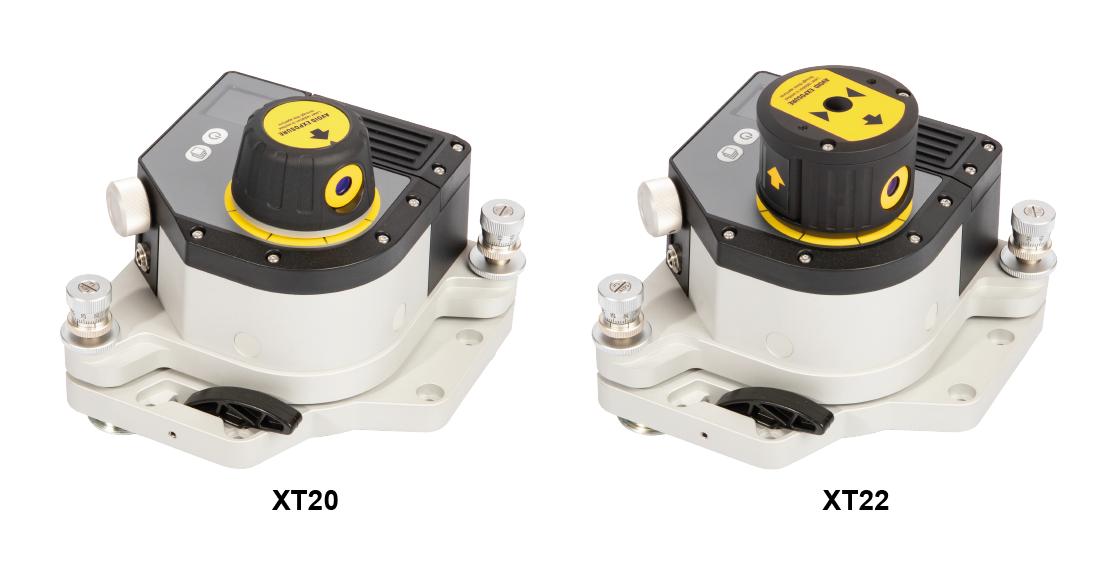

带数字显示屏和电子水平仪的激光发射器 XT20/XT22。
可手动旋转的激光头（XT22 带可逆角棱镜）。
XT20 和 XT22 可与 XT 程序直线度和 Values 一起使用。
注意！该设备是测量系统的一部分，根据本手册中的说明，该设备的预期用途是与其他 Easy-Laser 产品一起进行工业测量。该设备仅供专业人员使用。Easy-Laser 及其授权经销商均不对因不当使用本设备而造成的机器或系统损坏负责。
注意！调平台上的倾斜螺钉必须仔细操作并按照说明操作。转到 激光发射器 XT20/XT22
服务和支持
如果设备损坏，则须送修。请联系当地的服务中心，具体信息请访问 www.easylaser.com。
| 激光器类型 | XT20：半导体激光器 |
| XT22：光纤耦合二极管激光器 | |
| 激光波长 | 630–680 nm |
| 激光安全等级 | 2 级 |
| 激光输出功率 | <0.6 mW |
| 光束直径 | XT20：孔径 6 mm，20 m 处为 10 mm |
| XT22：孔径 6 mm，40 m 处为 13 mm | |
| 工作范围 | XT20：20 m 半径 |
| XT22：40 m 半径 [132'] | |
| 通信 | BT 无线技术 |
| 警告指示 | 温度漂移和晃动/振动 |
| 连接 | 充电器 |
| 电池类型 | 重负荷锂离子可充电电池 |
| 工作时间 | 长达 30 小时连续使用 |
| 热身时间 | 15 分钟 |
| 操作温度 | -10–50 °C |
| 充电温度（电池） | 0–50 °C [32–122 °F] |
| 存放温度 | -20–50 °C |
| 相对湿度 | 10–95% 非冷凝 |
| 精度等级数 | XT20：2 件卧式 |
| XT22：2 件卧式，1 件立式 | |
| 精密水平仪范围 | ± 10 毫米/米 |
| 精密水平仪精度 | ± 0.02 毫米/米 ±1% |
| 精密级灵敏度 | 0.001 毫米/米 |
| 激光束直线度 | XT20：± 0.01 毫米 |
| XT22：± 0.003 毫米 | |
| 激光平面平整度 | ± 0.01 毫米/米 |
| 激光光束之间的垂直度 | XT20：不适用 |
| XT22：± 0.01 毫米/米 | |
| 激光头微调 | XT20：1:132 传动比 |
| XT22：1:1320 传动比 | |
| 环境保护 | XT20：IP 55.专为户外使用（污染等级 4） |
| XT22：IP 不适用。专为工业使用（污染等级 3） | |
| TFT 显示屏 | 240x240 像素，RGB 色 |
| 外壳材料 | 阳极氧化铝 + PC/ABS + TPU |
| 尺寸 | XT20：长x宽x高：147x126x152 mm |
| XT22：长x宽x高：147x136x152 mm | |
| 重量 | XT20：2065 克 [72.86 oz] |
| XT22：2264 克 [79.86 oz] | |
| 高度 | 存储/运输期间 0-3000 m |
| 运行期间 0-2000 m |
更换电池
如果需要更换电池，请联系当地的服务中心。
请仅使用 Easy-Laser 提供的电池。
具有激光安全预防措施的标签
XT20 背面的标签
XT20 激光头上的标签
XT22 背面的标签
XT22 激光头上的标签
