激光发射器 XT20/XT22
带数字显示屏和电子水平仪的激光发射器 XT20 和 XT22。
XT20 和 XT22 可与 XT 程序直线度和 Values 一起使用。
XT22 还具有一个额外的垂直方向水平仪和内置可逆角棱镜，可用于各种几何测量。
XT20 和 XT22 可通过无线方式连接到 Easy-Laser® XT 对中应用程序。
-

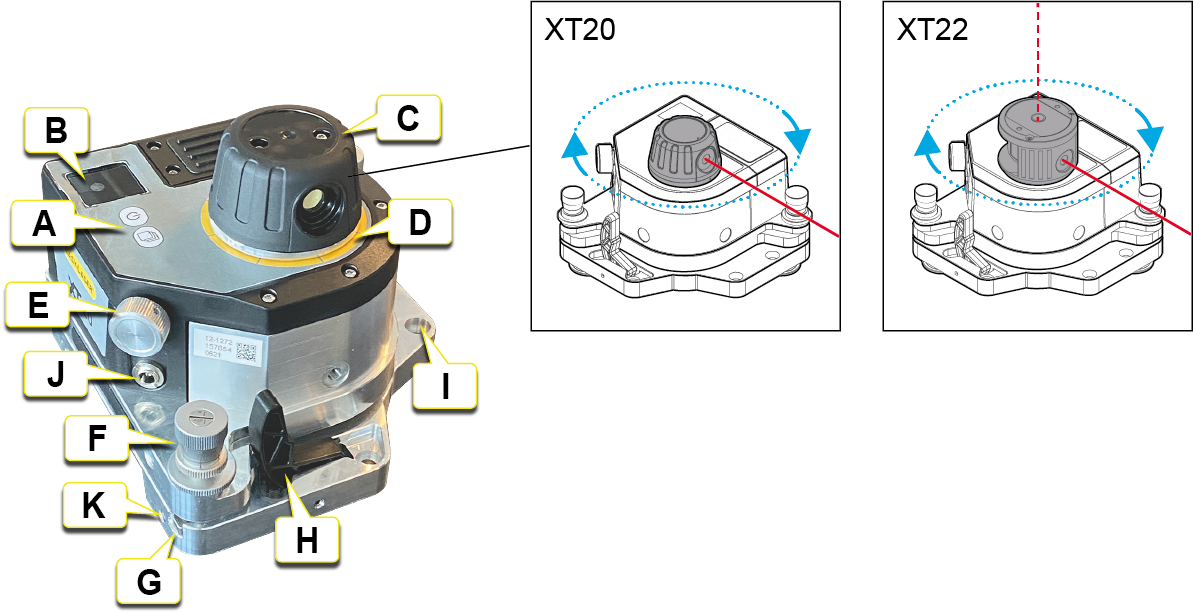

开/关，
更改显示屏视图。 - 测量显示屏。
-
可手动旋转的激光头（XT22 带可逆角棱镜）。
- 每 45° 标记一次，用于快速粗略对中。
- 微调。
- 摆动螺钉 (x2)。
- 摆动升降台。
- 释放杆。也用于在放置在表面上时减弱磁力。
- 紧固磁座。
- 电源适配器充电端口。
- 用于安装安全带和其他配件/改装件的螺纹 M6 孔 (x4)。
安全带
使用通过认证的安全带可防止设备掉落和造成伤害。选择的安全带需通过认证，可承受相应重量、并适用于其使用环境。请务必遵循公司内部的安全作业准则。安全带应使用随附的 M6 螺钉（部件号01-1402）连接到设备。定期检查安全带是否有损坏和磨损。如果发生急剧下坠，请予以更换。将安全带系在设备上方。

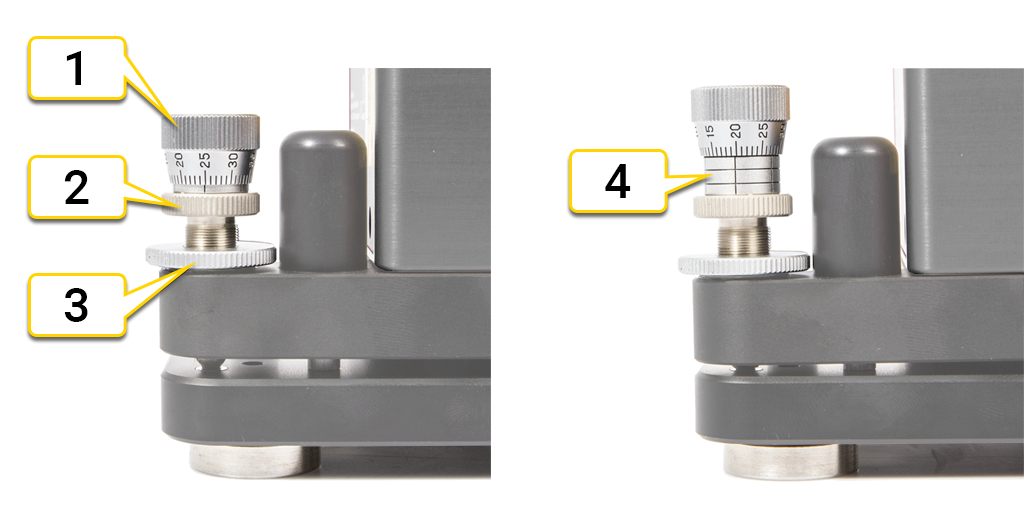

摆动螺钉
激光发射器调平台上的倾斜螺钉必须仔细操作并按照说明操作。
目视粗略对中（探测器）目标
检查微调螺钉的位置。它应在其名义位置（约2.5 mm。
- 松开锁定螺钉。
- 使用粗调螺钉调整到所需位置。
- 拧紧锁定螺钉。
对探测器和读数值进行数字微调
- 检查锁紧螺钉是否拧紧。
- 使用微调螺钉调整到所需值。
- 微调螺钉
- 粗调螺钉
- 锁定螺钉
- 最大位置
XT20/XT22 充电
插入电源适配器即可为 XT20/XT22 充电。充电时，可以继续使用设备，参见下面的备注。
充电时显示视图。
充电温度，转到 XT20/XT22 技术数据
注意！如果激光发射器在“打开”状态下充电，充电时间会更长，以减少产生可能会影响测量稳定性的热量。为获得最佳测量稳定性和尽可能短的充电时间，建议在“关闭”状态下为 XT20/XT22 充电。

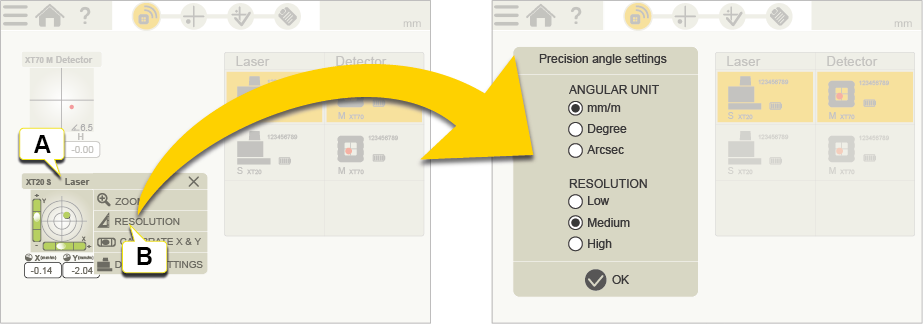

设置激光发射器 XT20 和 XT22 的角度单位
点击“实时设备视图”打开上下文菜单并点击“精度”。设置 XT20/XT22 的角度单位和精度（小数位数）。XT20/XT22 测量显示屏中的角度单位和精度将与应用程序中的设置相同。
- 点击“实时设备视图”打开上下文菜单。
- 点击以设置角度单位与精度。

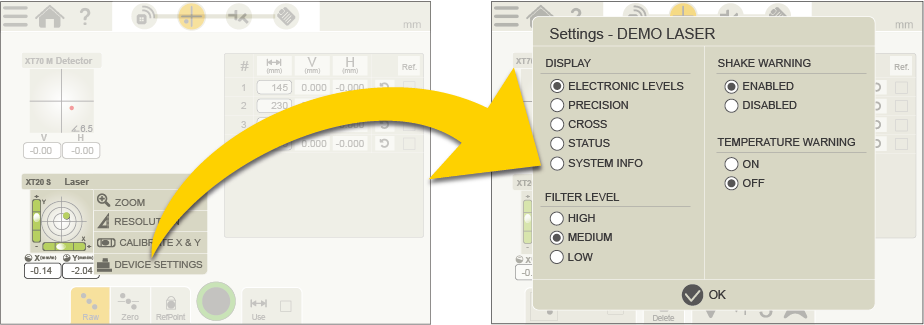

XT20 和 XT22 的设置
点击“实时设备视图”打开上下文菜单并点击“设置”。设置显示视图、筛选级别，以及激活/停用晃动警告和温度警告。
注意！仅当 XT20/XT22 连接到 XT 应用程序时，才能选择筛选器。未连接时默认为“低”筛选级别。

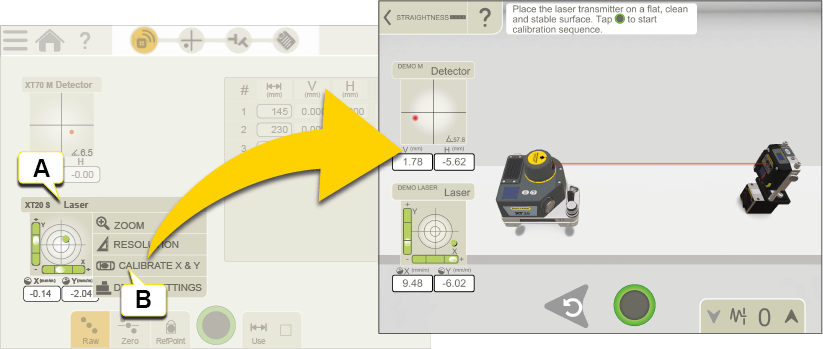

校准激光发射器 XT20 和 XT22
点击“实时设备视图”打开上下文菜单并点击“校准”。按照应用程序中的校准指南，在水平方向校准 XT20/XT22 电子水平仪。
- 点击“实时设备视图”打开上下文菜单。
- 点击以校准激光发射器。
注意！如果要使用电子水平仪，则必须在开始测量之前对其进行校准。
