使用显示单元测量

确保激光线打到探测器孔上。显示单元会显示偏移和角度对中误差。电池电量低时，激光发射器会闪烁。请更换电池，然后再继续测量。E190 BTA 也可用作独立的工具。转到 不使用显示单元测量。

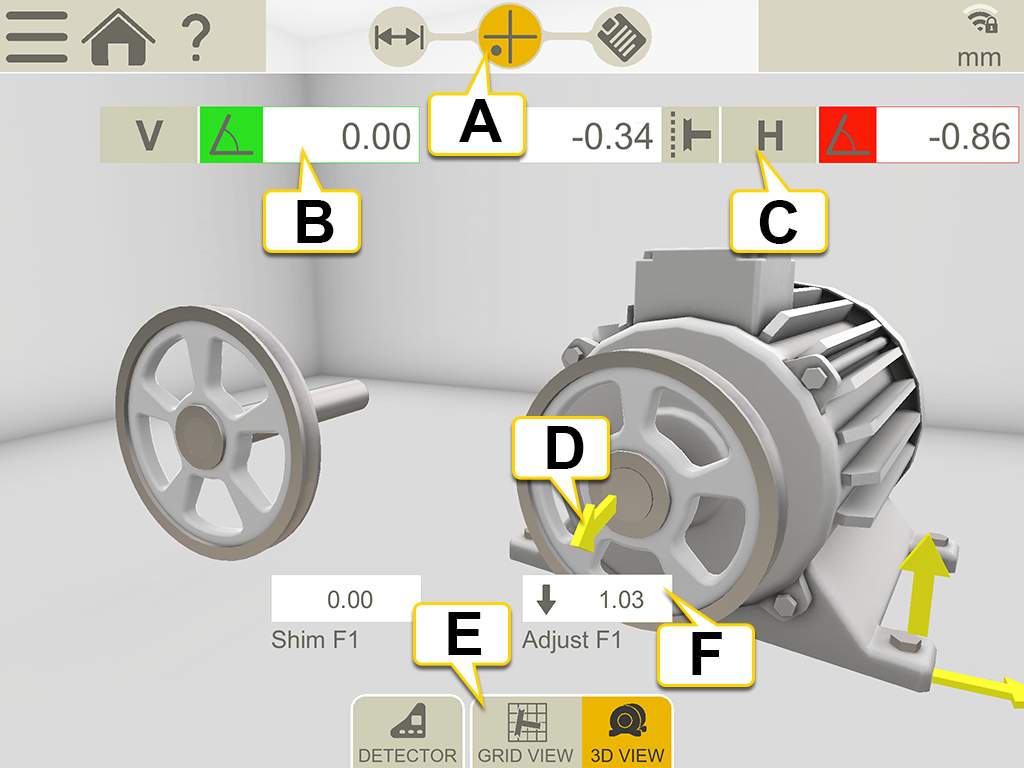

1. 测量图标在工作流中处于活动状态。
2. 垂直角度误差。设置容差，转到 皮带容差和 RPM。
3. 水平角度和偏移误差。
4. 调整箭头会显示如何移动机器。
5. 在显示网格和机器视图之间切换。
6. 地脚值。

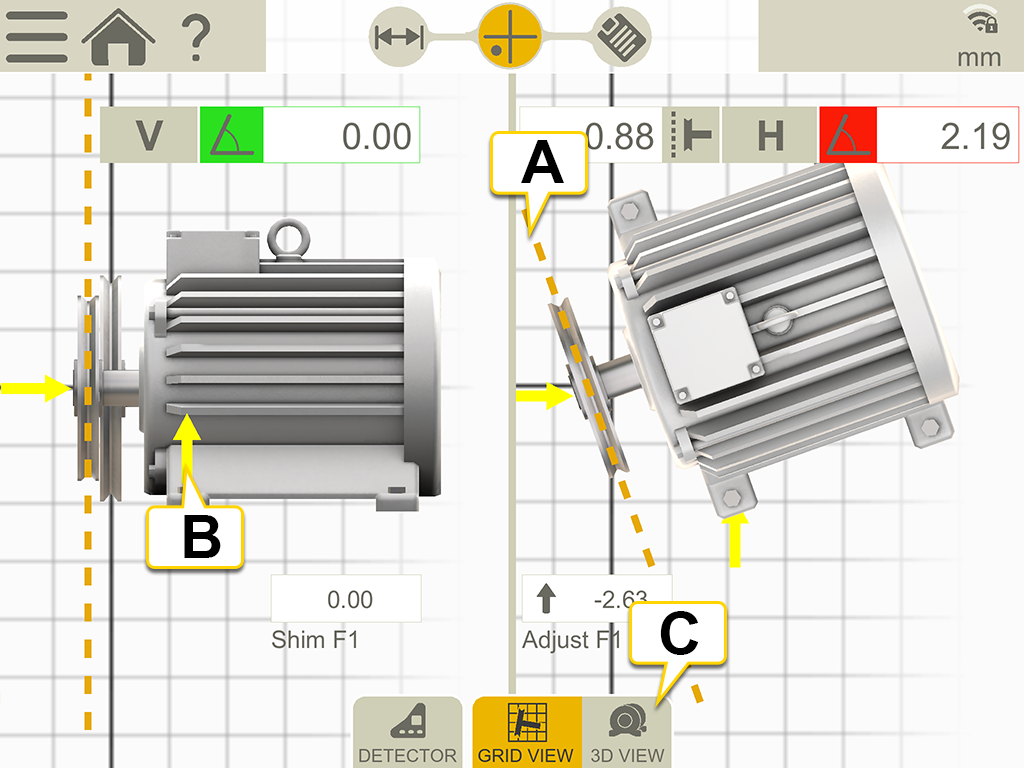

网格视图

点击 显示网格视图。

1. 黄线将偏移和角度放大，以方便调整。
2. 调整方向。
3. 切换至 3D 视图。



菜单图标

点击 以打开菜单。

	在报告中添加注释。转到 报告概览。
	转到 XT 显示单元摄像头
	最终确定测量值。转到 最终确定。

调整

首先调整滑轮，然后再调整机器。

• 使用轴向螺旋起重器移动可移动机器或者重新定位机器轴上的某个滑轮，以此来校正偏移。
• 为可移动机器加减垫片来校正垂直角度误差。
• 使用横向螺旋起重器调整可移动机器，以此来校正水平角度误差。

校正机器的一种误差时，通常会影响机器其他方面的对中。这就是说，可能需要进行多次调整。

注意！如果长期不使用系统，请拆下激光发射器的电池。
