不使用显示单元测量

XT190 BTA 可用作独立的工具。

测量

如需在 XT 和 E 系统之间进行切换，请参见下面的“设置”。

1. 按下 启动探测器，然后按下“开启”启动激光发射器。
2. 读取值。显示偏移、水平角度和垂直角度。
3. 调整机器，转到 使用显示单元测量。





1. 偏移（毫米或英寸）
2. 水平角度
3. 垂直角度
4. 设置
5. 开启/关闭
6. 电池

设置

按下 打开“设置”视图。使用 在菜单中上下移动。

• 按下 在 M 和 S 单元上切换不同的位置。
• 使用 在毫米和英寸之间进行切换。

• 按下 选择 TX 或 E 系统。

不同的滑轮宽度

转到 滑轮宽度与直径.

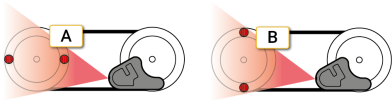

对中目标

1. 水平对中

2. 垂直对中



1. 滑轮未对中

2. 滑轮已对中，激光束从目标的槽口中消失。
