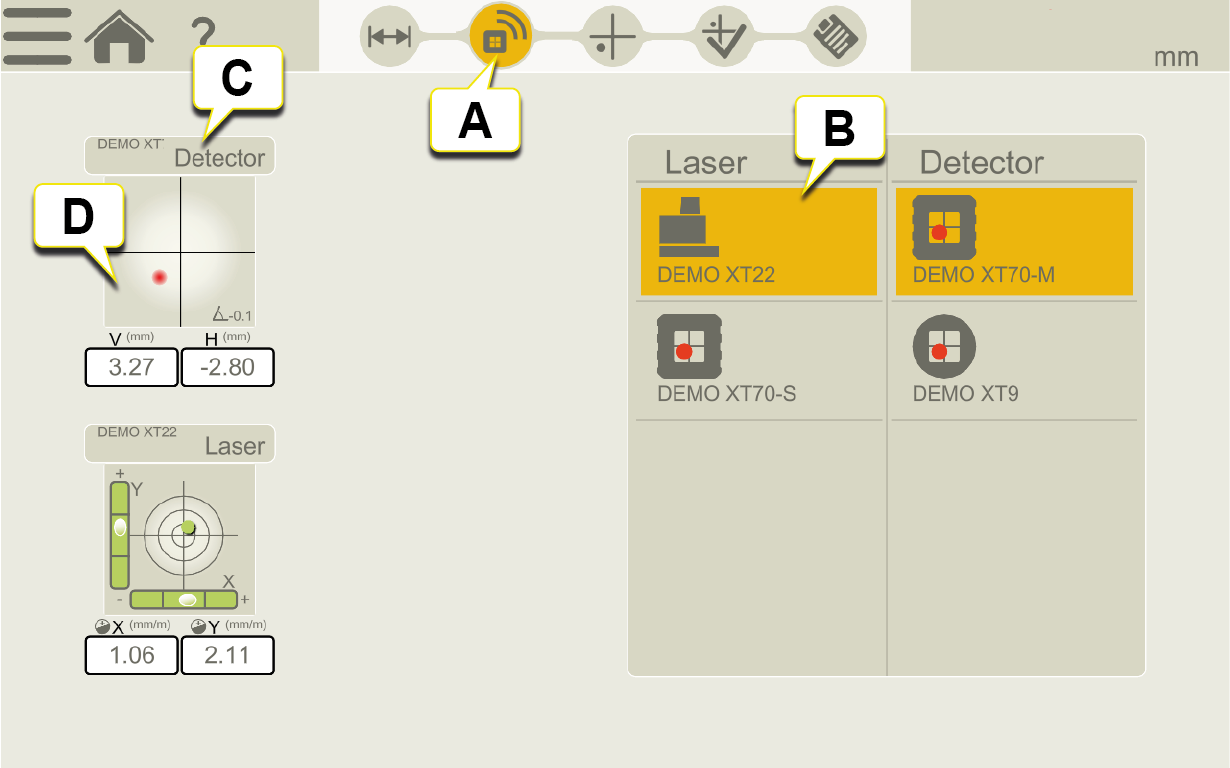

连接

在“连接”视图下，选择要连接的测量设备。

设备类型和序列号显示在下面的“实时设备”视图中 [C]。

注意！一旦记录了测量值，便无法恢复和更改设备设置。



1. 点击工作流中的连接图标。
2. 选择要连接的设备。点击所选设备以断开连接。

3. 设备类型和序列号。

4. 在用于设置激光束的实时探测器 PSD 上，点击以放大实时度数以及将值调零或减半。

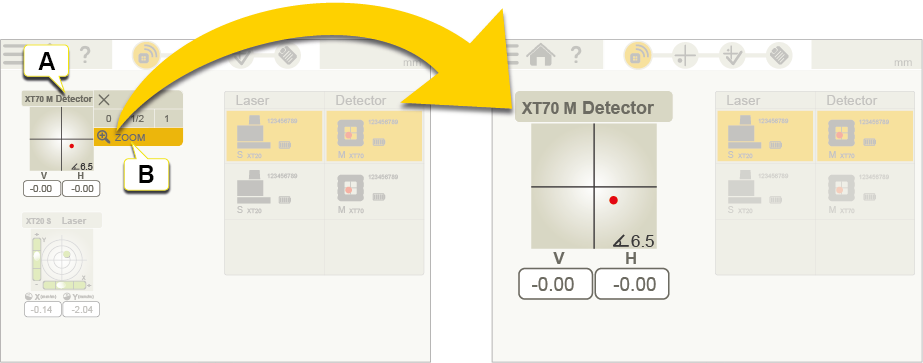

放大特定的实时读数

点击“实时设备视图”打开上下文菜单并点击“缩放”。需要在设置过程中远距离读取时，这很有用。参见“测量”。

1. 点击“实时设备视图”打开上下文菜单。
2. 点击以放大所选实时读数。















设置激光发射器 XT20 和 XT22 的精度和角度单位

点击“实时设备视图”打开上下文菜单并点击“精度”。为 XT20/XT22 设置精度（小数位数）和角度单位。XT20/XT22 测量显示屏中的精度和角度单位将与应用程序中的设置相同。

1. 点击“实时设备视图”打开上下文菜单。
2. 点击以设置角度单位与精度。





校准激光发射器 XT20 和 XT22

点击“实时设备视图”打开上下文菜单并点击“校准”。按照应用程序中的校准指南，在水平方向校准 XT20/XT22 电子水平仪。

转到 校准水平方向 XT20/XT22 电子水平仪

转到 校准垂直方向 XT22 电子水平仪

1. 点击“实时设备视图”打开上下文菜单。
2. 点击以校准激光发射器。



注意！如果要使用电子水平仪，则必须在开始测量之前对其进行校准。
