多點量測

可以使用的量測裝置：XT50、XT60 和 XT70。

準備作業

開始量測前，請確定已經完成所需的準備作業。

• 安裝量測裝置。
• 若要計算結果，您至少需要輸入量測裝置之間的距離。
• 點選目標以連接量測裝置。移至 選取量測裝置
• 使雷射光束成為錐形。移至 使雷射光束成為錐形。

• 必要時可量測軟腳。移至 軟腳。

量測

登記值前，可以切換量測方法。

若要獲得更準確的結果，請使點儘可能地散開。顏色表示哪里為最佳的量測位置。綠色為最佳的量測位置。

1. 點選標籤上的 選取「多點」量測法。
2. 將雷射調整到目標中心。若有需要，請調整測桿上的裝置，然後使用雷射調整旋鈕。
3. 確保兩個裝置以相同的角度放置。
4. 點選 登記第一個位置。第一個位置會自動設定為零。
5. 將兩個裝置轉動到相同的角度。如果裝置之間的角度相差太大，則無法登記值。
6. 點選 登記所需數量的位置。登記三個點後即可獲得結果。
7. 點選 移至「結果」檢視，或點選 再次量測。

您離開「量測」檢視時，將儲存登記值。如果返回「量測」檢視，即可進行新的量測。

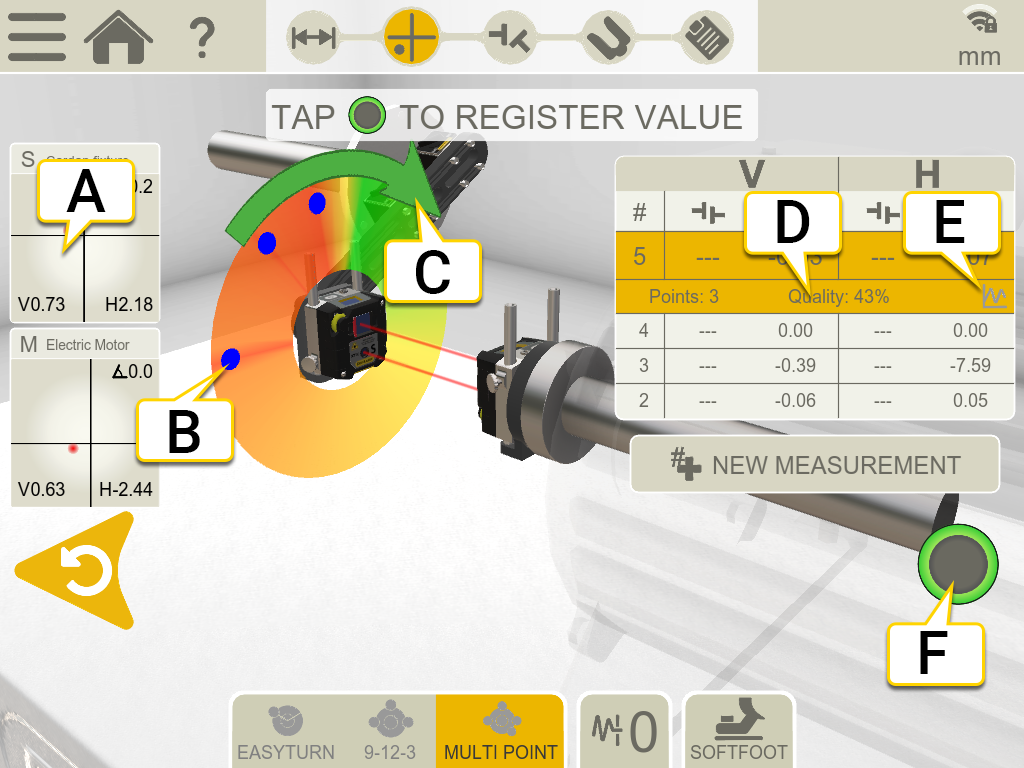

1. 點選將顯示偵測器資訊。

2. 量測點已登記。

3. 量測方向。
4. 品質評估。
5. 點選 以顯示詳細資訊。移至 結果詳細資料。
6. 點選將登記值。

	進行新的量測。如此即可檢查量測的可重複性。
	使用 EasyTurn™ 量測.
	使用 9-12-3 量測。
	多點量測。
	設定篩選值。.
	量測軟腳。

將測斜儀歸零

如機器是放置在一個傾斜的底面上，您可以手動方式將測斜儀設定到一個新的 12 點鐘位置。下列量測將會使用新的測斜儀設定。

1. 選擇您想使用的量測方式。
2. 旋轉要量測的裝置，使測桿與底面相互垂直。
3. 點選 和 。
4. 點選以確認量測裝置的期待位置。測斜儀將會歸零。

測斜儀調整可適用於整個量測過程，但一旦從開始選單開始進行一個新量測時就會復原。
