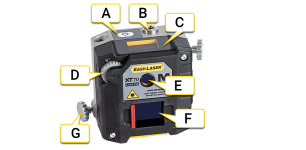

XT70

В измерительных блоках XT70 используется координатный лазер и двухосные прямоугольные поверхностные фазочувствительные детекторы.



1. Кнопка включения питания
2. Разъем для подключения кабеля зарядного устройства
3. Информационный дисплей
4. Регулировочная ручка лазера
5. Апертура лазера
6. Фиксатор



Перейдите к Настройка блока XT70

Перейдите к Предварительное выравнивание

Перейдите к Технические данные прибора XT70



Информационный дисплей

Измерительный блок оснащен информационным дисплеем, на котором отображаются значение угла и заряд батареи. Информационный дисплей активируется при включении измерительного блока.

	После включения блока на дисплее отображается версия оборудования. Блок включается примерно за три секунды.
	Внутри значка батареи отображается оставшийся заряд в процентах.
	Выполняется зарядка батареи. Когда батарея полностью заряжена, внутри этого значка отображается значение 100.
	Оставшийся заряд батареи составляет менее 10 % от максимального. Зарядите батарею блока.
	Блок не в состоянии предоставить информацию о состоянии батареи. Заряжайте блок, пока внутри значка батареи не отобразится значение 100.
	Проблема с батареей. Она извлечена или повреждена.
	Блок отключается. Это займет приблизительно три секунды.
	Отказ. Выключите и заново включите блок. Если это не поможет, обратитесь в местный центр обслуживания.
	Отказ системы. Запишите код ошибки и обратитесь в местный центр обслуживания. Выключите блок, не заряжайте.
	Этот значок свидетельствует о наличии беспроводного соединения между блоком индикации и измерительным блоком.
