Easy-Laser® XT290 - Digitale Wasserwaage

Maschinen­wasserwaage gewährleistet optimalen Maschinenaufbau

Ein zuverlässiger Maschinenaufbau wird gewährleistet, wenn das Fundament richtig ausgelegt und installiert ist und die Maschine korrekt ausgerichtet wird. Dafür sind u. a. Messgeräte zur Nivellierung erforderlich. Easy-Laser® XT290 ist daher die wichtigste Ergänzung zu Ihrem Wellenausrichtungssystem!

Mithilfe der digitalen Maschinenwasserwaage Easy-Laser XT290 richten Sie Ihre Maschinen einfach und zuverlässig aus. Die Genauigkeit wird durch den präzisionsgeschliffenen Sockel aus gehärtetem Stahl und genaueste Elektronik, die Einfachheit der schnellen Stabilisierung sowie den Anschluss an unsere XT Alignment App garantiert.

Prinzipiell müssen alle Maschinen waagerecht (oder lotrecht) installiert werden, um ordnungsgemäß zu funktionieren. Generell dürfen Maschinen beim Aufbau nur 0,1 mm/m abweichen. Der Grund dafür ist einfach: Maschinen werden symmetrisch von der Gravitation beeinflusst. Die auf Lager und andere Maschinenkomponenten wirkenden Kräfte werden aufgrund dieser Voraussetzungen berechnet. Auch die Schmierung kann davon abhängen. Wird eine Maschine nicht von Anfang an richtig aufgebaut, werden die gewünschte Verfügbarkeit und Lebensdauer der Maschine beeinträchtigt.

Die digitale Maschinenwasserwaage Easy-Laser XT290 wurde für anspruchsvolle Anwender und Umgebungen entwickelt:

  • Deutliche und helle Farbanzeige mit großem Betrachtungswinkel
  • In Echtzeit aktualisierte Messwerte und Grafiken
  • Sehr schnelle Stabilisierung der Messwerte
  • Eingebauter, wiederaufladbarer Akku mit langer Betriebszeit (Bis zu 20 Stunden)
  • Robuster, präzisionsgeschliffener, prismatischer Sockel
  • Wasser- und staubdicht gemäß IP66/67
  • Separate Ableseeinheit möglich

Separate Ableseeinheit bringt Vorteile

Sie können das XT290 drahtlos mit der XT Alignment App auf Ihrem eigenen Smartphone/Tablet oder der XT-Anzeigeeinheit verbinden und diese damit als separate Ableseeinheit nutzen. Damit können Sie die Einstellung von Ihrem Standort aus kontinuierlich ablesen und verfolgen und die Maschine ausrichten, ohne immer wieder hin und her laufen zu müssen. Dies erleichtert Ihnen die Arbeit. Dadurch haben Sie auch die Möglichkeit, die Maschinenwasserwaage in einem Sicherheitskäfig aufzustellen und den Wert bei laufender Maschine außerhalb des Käfigs abzulesen.

Veränderungen über die Zeit messen

Mit der kostenlosen App erhalten Sie Zugriff auf weitere nützliche Funktionen. Beispielsweise können Sie Veränderungen während des Betriebs erfassen (dynamische Messung). Sie können Zeitraum und Frequenz beliebig wählen. Darüber hinaus besteht die Möglichkeit, bis zu vier Einheiten (Maschinenwasserwaage bzw. Messeinheiten zur Wellenausrichtung) gleichzeitig anzuschließen und die Bewegungen und Messwerte zu verfolgen. Damit erhalten Sie wichtige Einblicke, wie Ihre Maschine im Betrieb beeinflusst wird und können eventuelle Fehlerquellen einfacher finden.

Dokumentation eine Selbstverständlichkeit

Mit der App können Sie PDF-Berichte mit Messdaten, Abbildungen und Notizen erstellen. Diese Art der Dokumentation wird heutzutage in der Regel vom Auftraggeber gefordert. Die kontinuierliche Dokumentation von Messungen bildet eine zuverlässige Grundlage für die Analyse und den Vergleich des Maschinenstatus über die Zeit.

Gebaut mit Präzisionstechnologie

Die Wasserwaage XT290 hat eine Genauigkeit von 0,02 mm/m sowie eine Empfindlichkeit der Winkelveränderung von 0,001 mm/m. Durch die sehr schnelle Aktualisierung der Messwerte ist die Maschinenwasserwaage ein effektives Hilfsmittel. Die Software warnt, wenn Temperaturveränderungen oder störende Vibrationen die Zuverlässigkeit des Messergebnisses beeinträchtigen können. Neben der Präzisionswasserwaage verfügt das XT290 auch über Neigungsmesser für zwei Richtungen. Diese funktionieren außerhalb des Präzisionsbereichs, sodass Sie das Objekt auch mit einer niedrigeren Genauigkeit ausrichten können. Weitere Informationen finden Sie in den technischen Daten.

Lernen Sie die Generation XT kennen

Download

Wenn Sie keinen Zugriff auf Google Play haben:

XT Alignment app for Android
(Version 8.3.4, 296MB)

Blog:Zuverlässige Maschinenmontage

„Zuverlässige Maschinenmontage“ – das klingt eigentlich offensichtlich, oder? Aber wo beginnt Zuverlässigkeit eigentlich? Mehr erfahren

Messprogramme

Nivellierung

„Nivellierung“ ist eine Funktion im Programm „Werte“. Sie können damit die Horizontalität von Maschinensockeln, Walzen, Tischen usw. messen oder Änderungen während des Betriebs erfassen und aufzeichnen (dynamische Messung).

Präzisions-Wasserwaage, Einzelgerät

Die Wasserwaage kann als eigenständige Einheit genutzt werden und besitzt ein helles Farbdisplay mit einem großen Betrachtungswinkel. Messwerte und Grafiken werden in Echtzeit aktualisiert. Extrem schnelle Stabilisierung der Messwerte.

Intelligente Funktionen

QR- und Barcodes lesen
Vorlagen
Elektronisch unterzeichnen
Sitzung fortsetzen
Integrierte Anleitung
Verschiedene Sprachen
AV-Anschluss

Dokumentation

Auf USB-Speicher sichern
Im internen Speicher sichern
Einen Ausdruck erstellen
Bilder hinzufügen
Vielseitige berichte
Berichte teilen

XT290 Digitale Präzisions-Wasserwaage

Digitale Präzisions-Wasserwaagen sind äußerst nützliche Messwerkzeuge beim Aufstellen und Ausrichten fast aller Arten von Maschinen, zum Beispiel zur Nivellierung von Maschinenfundamenten, Walzen, Tischen usw.

  1. Helles Farbdisplay
  2. Wasser- und staubdicht gemäß IP66/67
  3. Montageöffnungen für Zubehör
  4. Präzisionsgeschliffener prismatischer Sockel
  5. Griffoberfläche mit Gummiüberzug/Wärmeisolierung
  6. Zur Befestigung des Sicherheitsriemens

Ein komplettes System umfasst

  • 1 Digitale Präzisionswaage
  • 1 Schraube zur Montage des Sicherheitsriemens*
  • 1 Handbuch auf USB-Stick
  • 1 Ladegerät (100–240 V AC) mit Kabel
  • 1 Transportkoffer, B x H x T: 270x240x120 mm

*  Sicherheitsriemen ist Zubehör. (Sicherheitsvorschriften unterscheiden sich von Land zu Land.)

Digitale Präzisions-Wasserwaage

Name
XT290
Auflösung
0,1 / 0,01 / 0,001 mm/m
0,001 / 0,0001 / 0,00001 inch/foot
10 / 1 / 0,1 arcsec
0,01 / 0,001 / 0,0001 Grad
Messbereich der Präzisionswaage
±20 mm/m (Neigung)
Genauigkeit der Präzisionswaage
± 0,02 mm/m ±1%
Anzeigetyp
TFT 240×240 Pixel, RGB-Farbraum
Empfindlichkeit der Präzisionswaage
±0,001 mm/m
Datenübertragung
BT-Drahtlostechnologie, Bereich 20 m
Bereich des Neigungsmessers
±180° (Neigung und Walze)
Schutzart
IP-Klasse 66/67
Genauigkeit des Neigungsmessers
±0,2° (innerhalb des Bereichs ±5°),
±1° (innerhalb des Bereichs ±180°)
Betriebstemperatur
-10–50 °C
Interner Akku
Li-Ion
Material
Korrosionsbeständiger gehärteter Stahl, PC/ABS
Maße
B×H×T: 149,0×37,3×47,1 mm
Gewicht
548 g
Warnsensoren
Temperaturänderung und Vibration
Lagertemperatur
-20–50 °C
Einsatzzeit
Bis zu 20 Stunden Dauerbetrieb

Handbücher

XT Series Manual (pdf)

Produktinformation

XT290 Digital level
Product Catalogue rev. 24
Product Overview

E930 - Extruder

Easy-Laser® E930 ist zum Messen der Geradheit und der Richtung vorrangig bei Extruderrohren ausgelegt. Ein weiteres Anwendungsgebiet sind z. B. Hydraulikrohre.

E950 - Bohrungsausrichtung

Dank der drahtlosen Detektoreinheit und der Messprogramme, die Sie durch den Messvorgang führen, erleichtert Easy-Laser® E950 die Kontrolle und Einstellung der Lager. Alle Teile der Systeme sind so konstruiert und gebaut, dass sie auch die höchsten Anforderungen erfüllen und sich leicht an jeder Maschine installieren lassen.

E960 - Turbinenausrichtung

Dank der drahtlosen Detektoreinheit und der Messprogramme, die Sie durch den Messvorgang führen, erleichtern Easy-Laser® E960 Turbinenausrichtungssysteme die Messung und Ausrichtung von Dichtungen und Lagern.  ​

E970 - Parallelismus

Zur Messung der Parallelität von Walzen und anderen Gegenständen bei zahlreichen Anwendungen. Das Easy-Laser® E970 eignet sich besonders zum Messen und Ausrichten von vielen Objekten und für lange Entfernungen. Als Bezug kann ein beliebiger Gegenstand oder die Grundlinie verwendet werden.

E980 - Sägewerk

Das System Easy-Laser® E980 unterstützt Sie bei der Rationalisierung Ihrer Produktion und bei Kosteneinsparungen in Ihrem Sägewerk. Das System misst die Geradheit, die Ebenheit und die Rechtwinkligkeit. Es kann sowohl für Bandsägen als auch für Kreissägen verwendet werden.

XT980 - Sägewerk

Das System Easy-Laser® XT980 unterstützt Sie bei der Rationalisierung Ihrer Produktion und bei Kosteneinsparungen in Ihrem Sägewerk. Das System misst die Geradheit, die Ebenheit und die Rechtwinkligkeit. Es kann sowohl für Bandsägen als auch für Kreissägen verwendet werden.

XT950 - Bohrungsausrichtung

Mit dem Ausrichtungssystem Easy-Laser XT für Bohrungen können die Geradheit von Bohrlochzentrumslinien, Lagerzapfen und anderen zylindrischen Objekten gemessen werden.

E910 - Flansch

Easy-Laser® E910 Flange ist ein System, das zum Messen der Flanschebenheit von Windradtürmen, Flügeln und Achsen, Turmsockeln etc. verwendet wird. Es eignet sich auch für Messungen der Parallelität.

E915 - Flansch-Spin

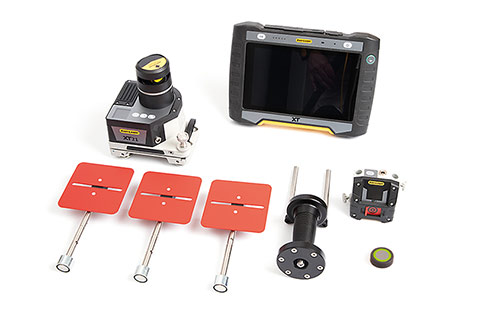

Easy-Laser® E915 ist ein System, das zum Messen der Flanschebenheit von Windradtürmen und Drehlagern mit einem einfach zu verwendenden rotierenden Laser verwendet wird.

E920 - Geometrisch

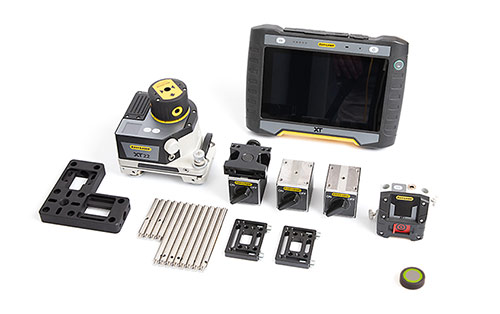

Easy-Laser® E920 ist ein eigenständiges, vollständiges System mit einem Lasersender, einem Detektor und einer Anzeigeeinheit. Es ist aber auch eine ideale Grundlage für den Aufbau eines an Ihre besonderen Bedürfnissen und Anforderungen angepassten Messsystems, da standardmäßig alle Messprogramme enthalten sind.
