Easy-Laser® XT190 - Riemenausrichtung

Digitales messwerkzeug für die Ausrichtung von Riemenantrieben/​Scheiben

Durch die Ausrichtung mit Easy-Laser® XT190 BTA verringern Sie den Verschleiß an Scheiben/Rollen, Riemen, Lagern und Dichtungen und verringern auch Vibrationen. Mehr Effizienz bedeutet auch große Einsparungen bei den Energiekosten. Insbesondere Getriebe mit zwei und mehr Riemen oder mit breiten Riemen sind besonders empfindlich gegenüber einer falschen Ausrichtung, die zu großen Unterschieden in der Riemenspannung führt und auch mehr Abnutzung und Verschleiß an den Kanten verursacht.

Das Easy-Laser® XT190 ermöglicht eine noch genauere und effizientere Ausrichtung von Riemenantrieben/Scheiben. Easy-Laser® mit seiner digitalen Anzeige ist einzigartig auf dem Markt.

Der Sender erzeugt eine Laserebene parallel zur Bezugsscheibe/-rolle. Der Detektor zeigt die Position im Verhältnis zur Laserebene an und zeigt sowohl den Versatz- als auch den Winkelwert digital in Echtzeit an. Dies vereinfacht die Ausrichtung der verstellbaren Maschine erheblich. Durch die Genauigkeit der digitalen Anzeige können Sie die Ausrichtung innerhalb der vorgeschriebenen Toleranzen vornehmen und erhalten ein zuverlässiges Ergebnis.

Viele Ausleseoptionen

Verfolgen Sie die Einstellung auf dem integrierten OLED-Display, in der kostenlosen Ausrichtungsapp auf Ihrem Smartphone oder Tablet oder der separaten Easy-Laser®-Anzeigeeinheit*. Die Ausgleichsscheiben- und Einstellwerte der Maschine werden automatisch berechnet. Die Werte können auch visuell an den Zielmarken (im Lieferumfang enthalten) abgelesen werden.

Mit der XT-Anzeigeeinheit oder einem mobilen Gerät ist es ganz einfach, die Daten zu speichern und einen PDF-Bericht zu erstellen.

Genau und einfach zu bedienen

Im Vergleich zu alten Verfahren, wie beispielsweise Richtscheite, ist die Ausrichtung akkurater und auch effizienter, da die horizontale und vertikale Ausrichtung gleichzeitig erfolgt. Außerdem kann die Arbeit von einer Person allein ausgeführt werden, in wesentlich kürzerer Zeit.

Für alle Arten von Riemenantrieben/Scheiben geeignet

Das XT190 wird mit Supermagneten auf der Riemenantriebe/Scheibe befestigt. Es kann für alle Scheibenarten verwendet werden, z. B. Keilriemen-, Zahnriemen-, Flachriemen- und Kettenantriebe. Bei Riementantrieben/Shieben aus Aluminium ist es dank des geringen Gewichts des Messwerkzeugs möglich, es mit starkem, doppelseitigem Klebeband anzubringen.

* Für die Verwendung der Anzeigeeinheiten der Reihe E oder XT (nicht im Lieferumfang enthalten). Für eine Liste der kompatiblen iOS- und Android-Geräte klicken Sie bitte hier.

Lernen Sie die Generation XT kennen

Download

Wenn Sie keinen Zugriff auf Google Play haben:

XT Alignment app for Android
(Version 9.2.0, 310MB)

Blog:Warum Laser-Instrumente besser sind für die Ausrichtung von Riemenantriebe

Benutzen Sie Lineale oder Stahlrichtscheite zur Riemenausrichtung? Es gibt Methoden, die einfacher und schneller sind, und die sich sehr schnell auszahlen. Mehr erfahren

Messprogramme

5 Ausgabeoptionen!

Zielmarken

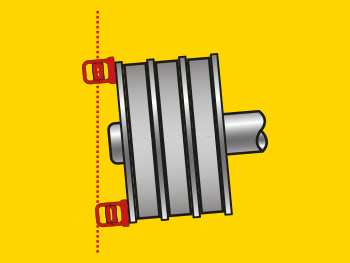

Ausrichtung bei Treffen des Lasers auf die Kerben beider Zielmarken.

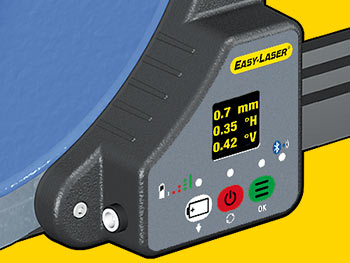

Eingebautes Display

Mittenversatz
Horizontalwinkel
Vertikalwinkel

iOS und Android

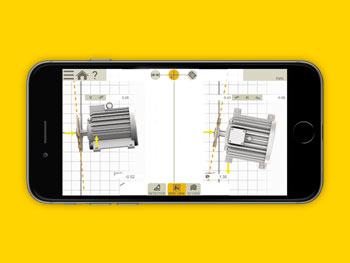

Laden Sie die Easy-Laser XT-Ausrichtungsapp herunter und verwenden Sie Ihr Smartphone oder Tablet als Anzeigeeinheit.
Hier finden Sie eine Liste der kompatiblen Geräte.

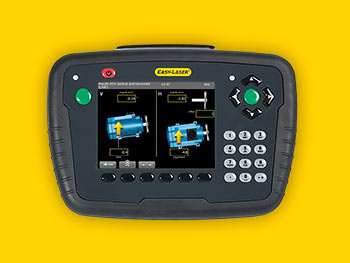

E51 und E52 Anzeigeeinheit*

Grafikschnittstelle mit der Möglichkeit, Ergebnisse zu dokumentieren.

* Anzeigeeinheit nicht enthalten.

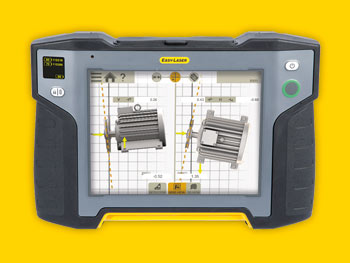

XT Anzeigeeinheit*

Grafikschnittstelle mit der Möglichkeit, Ergebnisse zu dokumentieren.

* Anzeigeeinheit nicht enthalten.

Intelligente Funktionen

Verschiedene Sprachen

Ein komplettes System umfasst

  • 1 Lasersender
  • 1 Detektoreinheit
  • 2 Zielmarken
  • 1 Ladgerät (100-240 V AC) mit kabel
  • 1 Handbuch
  • 1 Transportkoffer

Detektoren zur Ausrichtung von Riemen

Name
Detektoreinheit
Art.-Nr.
12-1054
Messabstand
Bis zu 3 m zwischen Sender und Detektor
Messbereich
Mittenversatz: ±3 mm. Winkelwert: ±8°
Anzeigeart
OLED 96x96 pixels
Verbindung
Drahtlose Technologie, BT
Batterietyp
Li Ion
Batteriebetrieb
5 h Dauerbetrieb
Material
ABS-Kunststoff/Eloxiertes Aluminium
Maße
BxHxT: 95x95x36 mm
Gewicht
190 g

Lasersender für Riemen

Name
Lasersender
Art.-Nr.
12-1325
Scheiben-/Rollendurchmesser
60 mm und größer
Messabstand
40 mm bis 3 m (Leistungsmodus LOW)
0,5 m bis 10 m (Leistungsmodus HIGH)
Laserklasse
2
Ausgangsleistung (Durchschnitt)
< 0,6 mW (Leistungsmodus LOW)
< 4,8 mW (Leistungsmodus HIGH)
Laserwellenlänge
635–670 nm
Strahlungswinkel
60°
Genauigkeit Laserebene – Bezugsebene:
Parallelity: Parallelität: < 0,05°, Versatz < 0,2 mm
Batterietyp
1xR6 (AA) 1.5 V
Batteriebetrieb
12 h Dauerbetrieb
Material
ABS-Kunststoff/Harteloxiertes Aluminium
Maße
BxHxT: 145x86x30 mm
Gewicht
265 g

Ausrichtung von Riemen / Scheiben mit digitaler Präzision

Ausrichtung von Scheiben / Rollen in 5 Schritten

In dieser Animation werden Sie durch die fünf Schritte der Ausrichtung von Riemenantrieben geführt.

Handbücher

XT Series Manual (pdf)

Broschüren

XT190 Belt alignment
Product Catalogue rev. 24
Product Overview

Software finden Sie unter Support > Software-updates.
