Une scierie est un environnement très exigeant dans lequel les machines sont fortement sollicitées. Le contrôle et le réglage réguliers des angles et de la rectitude des machines permettent d'obtenir un bois scié de meilleure qualité et de maintenir le rendement et la productivité au plus haut niveau, heure après heure. Grâce à un système de mesure laser, le travail peut être effectué rapidement et avec la plus grande précision.

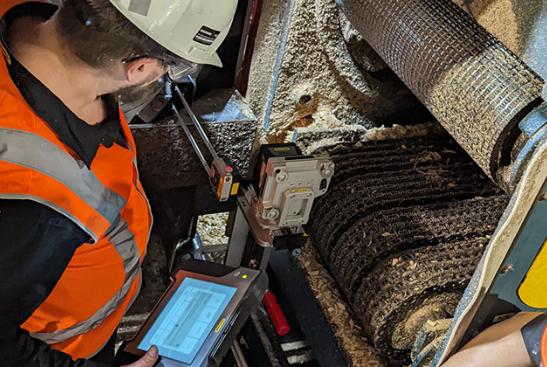

L'installation d'un système laser sur la machine est une tâche simple et rapide. Le laser forme une « règle » parfaitement droite à placer au centre de la ligne de sciage, que nous mesurons ensuite, par exemple, entre les contre-supports et le faisceau laser des deux côtés. Vous pouvez ensuite le centrer de façon précise selon vos souhaits et vos besoins.
Les anciennes méthodes utilisant des fils/câbles tendus le long de la ligne de sciage sont généralement insuffisantes par rapport aux exigences actuelles de précision et de productivité. Sans compter que les fils peuvent gêner le travail d'alignement, ce qui n'est pas le cas du faisceau laser. Grâce à une installation rapide et une procédure de mesure des plus simples, le système peut également être utilisé lors d'arrêts de production plus courts pour vérifier, par exemple, si la position des grumes qui viennent se loger dans les guides a changé.
Notre système d'alignement pour scierie Easy-Laser® E980 peut être utilisé sur les scies circulaires et les scies à ruban, ainsi que sur d'autres éléments de la ligne tels que les réducteurs, les plans de guidage, etc. Vous pouvez facilement documenter les mesures sous forme de fichiers PDF. Le système est proposé avec deux émetteurs laser alternatifs et d'autres accessoires appropriés. Nous nous ferons un plaisir de vous conseiller sur les solutions les mieux adaptées à vos besoins.
Les lames de scie doivent être alignées parallèlement à la ligne de sciage. Pour ce faire, la méthode la plus courante consiste à pointer le faisceau laser le long du centre de la machine entière, sur des repères d'alignement spécifiques situés aux extrémités. Les lames, les réducteurs et les plans de guidage, etc. sont ensuite contrôlés par rapport à cette ligne de référence, de sorte à obtenir l'angle correct sur chaque unité de la machine. Cela permet également, lors d'interruptions brèves, de contrôler la machine lorsque des défauts de qualité sont détectés dans le matériau scié.
Les roulettes de la scie à ruban doivent être parallèles entre elles et perpendiculaires à la ligne de sciage. Nous utilisons généralement un émetteur laser monté à côté des roulettes de la scie à ruban, qui peut être indexé (pivoté) exactement à 90° par rapport à la ligne de sciage, pour contrôler l'angle des roulettes de la scie à ruban. Le plan de guidage et les réducteurs sont également ajustés à l'angle souhaité par rapport à la direction de la grume.
Regardez la vidéo pour en savoir plus !
La rectitude des convoyeurs à chaîne est vérifiée à l'aide du système pour scierie E980. L'alignement des machines rotatives, telles que les transmissions par cardan et les pompes, est effectué à l'aide de l'un de nos systèmes d'alignement d'arbres. L'alignement des galets/poulies sur les ventilateurs est effectué à l'aide du système Easy-Laser® XT190 BTA.
