Accessoires pour systèmes de mesure géométrique

Vous trouverez ici une sélection d'accessoires disponibles pour notre gamme de systèmes de mesure géométrique. Pour un aperçu complet, consultez le catalogue de produits.

Indique pour

Détecteurs et autres récepteurs

Détecteur E3
Réf.: 12-0799
Système: E
Description:
Détecteur pour la série E. PSD biaxial 30 x 30 mm. Communication sans fil intégrée. Indicateur d'état de la batterie. Inclinomètre électronique 360° intégré Un connecteur sur la partie supérieure. Généralement fixé sur tiges, mais d'autres options de montage sont possibles grâce aux filetages supplémentaires de la partie arrière.
Détecteur E9, PSD biaxal
Réf.: 12-0759
Système: E
Description:
Diamètre du détecteur : 45 mm. PSD biaxial, 20 x 20 mm. Inclinomètre électronique 360° intégré Communication sans fil et batterie rechargeable intégrées. Un connecteur est également présent à l'arrière pour le « câble rouge » standard (recharge et transfert de données). Filetages de fixation au niveau des deux extrémités pour les adaptateurs de tube (01-0777) ou autres supports compatibles (par ex., 12-0767 et 12-0553).
Niveau de précision numérique E290, kit complet
Réf.: 12-0857
Système: E
Description:
Niveau de précision numérique (12-0846), kit complet avec chargeur de batterie 100–240 V AC (03-0821), sangle de sécurité (12-0915) et clé USB avec documentation (03-0914).

Divers

Adaptateur pour trépied pour prisme angulaire
Réf.: 01-2232
Système: D, E
Description:
À utiliser pour le montage du prisme angulaire sur un trépied. Montage direct, ou de préférence sur la table coulissante 12-0202, comme illustré.
Imprimante compatible avec la série E.
Réf.: 03-1004
Système: E
Description:
Imprimante thermique fonctionnant sur batterie. Câble USB et chargeur 110–220 V. Pour la connexion à tous les systèmes équipés d'écrans de la série E.
Kit de parallélisme
Réf.: 12-0203
Système: D, E
Description:
Pour la mesure du parallélisme des rouleaux. Accessoires inclus : base magnétique D45, support coulissant 12-0137, table coulissante 12-0202, 2 lignes de base grande cible. Livré dans un boîtier en plastique.
Prisme angulaire
Réf.: 12-1136
Système: D, E
Description:
Prisme angulaire avec pentaprisme intégré qui dévie le faisceau de 90°. Le prisme angulaire rotatif vous permet d'atteindre un détecteur à n'importe quelle hauteur sur une bride ou un rouleau lors de la mesure du parallélisme. Le prisme angulaire est doté d'une tige C-C de 40 mm. Accessoires inclus : prisme, support pour l'unité de détection, cible d'alignement de l'émetteur laser.
Prisme angulaire, kit
Réf.: 12-1221
Système: D, E
Description:
Kit de prisme angulaire livré dans une valise de transport robuste. Inclut une valise de transport ainsi que les éléments illustrés : prisme, support pour l'unité de détection, cible d'alignement de l'émetteur laser, base magnétique, 4 tiges de 120 mm.
Sangle à outils
Réf.: 03-1406
Système: D, E, XT
Description:
Bahco 3875-LY2, pour un poids de 3 kg. À utiliser avec les émetteurs laser D22/D23 et les niveaux numériques E290/XT290.
Sonde de mesure avec diamant Ø2,5 mm
Réf.: 12-0801
Système: D, E
Description:
Sonde pour la mesure de turbines. Avec tête diamant.
Sonde de mesure avec diamant Ø5 mm
Réf.: 12-0805
Système: D, E
Description:
Sonde pour la mesure de turbines. Avec tête diamant.
Table coulissante pour trépied
Réf.: 12-0202
Système: D, E
Description:
Table coulissante à monter sur un trépied. Pour les émetteurs laser et le prisme angulaire. Permet de faire coulisser l'unité sur 150 mm, par exemple pour pointer le faisceau laser vers un détecteur sur une tige ou une bride sans déplacer le trépied.
Trépied
Réf.: 12-0269
Système: D, E
Description:
À utiliser avec le D22 et le prisme angulaire.

Émetteurs laser

Émetteur laser à longue portée E30
Réf.: 12-0823
Système: D, E
Description:
Pour mesurer la rectitude sur de longues distances. Distance de mesure : 100 m avec un PSD de 20 mm, > 200 m avec un PSD de 30 mm. Des filetages M6 sur l'avant et la partie inférieure offrent des options de montage supplémentaires. Batterie rechargeable et écran OLED intégrés.
Émetteur laser à longue portée E30 avec table inclinable
Réf.: 12-0858
Système: D, E
Description:
Pour mesurer la rectitude sur de longues distances. Distance de mesure : 100 m avec un PSD de 20 mm, > 200 m avec un PSD de 30 mm. Des filetages M6 sur l'avant et la partie inférieure offrent des options de montage supplémentaires. Batterie rechargeable et écran OLED intégrés.
Émetteur laser XT20
Réf.:
Système: E, XT
Description:
L'émetteur laser XT20 peut être utilisé pour mesurer la planéité et la rectitude. Le faisceau laser pivote sur 360° avec une distance de mesure pouvant atteindre 20 mètres de rayon. La tête du laser est parfaitement stable, tout en étant facile à tourner. Aucune vis de verrouillage/déverrouillage nécessaire. Le bouton de réglage fin de la rotation de la tête du laser permet de pointer très facilement le faisceau sur le détecteur, même sur de longues distances (rapport de transmission 1:132).
Émetteur laser XT22
Réf.:
Système: E, XT
Description:
L'émetteur laser XT22 peut être utilisé pour mesurer la planéité, la rectitude, l'équerrage, le niveau et le parallélisme. Le faisceau laser pivote sur 360° avec une distance de mesure pouvant atteindre 40 mètres de rayon. La tête du laser est parfaitement stable, tout en étant facile à tourner. Aucune vis de verrouillage/déverrouillage nécessaire. Le faisceau laser peut être dirigé perpendiculairement au plan de planéité, avec une précision de 0,01 mm/m. Le XT22 dispose d'un mécanisme de rotation de la tête laser avec un rapport de transmission de 1:1320, ce qui permet de pointer facilement le faisceau sur le détecteur, même sur de très longues distances.
Émetteur laser D146 pour axe
Réf.: 12-0146
Système: D, E
Description:
Pour mesurer l'orientation de l'axe et la rectitude. Peut être utilisé avec un axe en rotation (max 2 000 tr/min). Distance de mesure : 20 mètres. Broche de fixation Ø20 mm.
Émetteur laser D22 pivotant
Réf.: 12-0022
Système: D, E, XT
Description:
L'émetteur laser D22 peut être utilisé pour mesurer la planéité, la rectitude, l'équerrage et le parallélisme. Le faisceau laser pivote sur 360° avec une distance de mesure pouvant atteindre 40 mètres de rayon. Le faisceau laser peut effectuer un balayage selon un angle de 90° avec une précision de 0,01 mm/m. Table inclinable incluse.
Émetteur laser D23 rotatif
Réf.: 12-0168
Système: D, E
Description:
L'émetteur laser D23 est doté d'une tête rotative motorisée qui permet d'obtenir un plan laser de 360°. Dans la mesure où le faisceau laser balaie la surface, il n'est pas nécessaire d'aligner le faisceau pour chaque position du détecteur. Table inclinable incluse. Distance de mesure : jusqu'à 20 mètres de rayon.
Émetteur laser D25 avec moyeu décalé
Réf.: 12-0706
Système: D, E
Description:
Pour mesurer la rectitude, principalement dans les applications de turbine. Distance de mesure : 40 m Le faisceau laser peut être dévié de 90° par rapport au sens du balayage, avec une précision de 0,01 mm/m.
Émetteur laser D26 pivotant
Réf.: 12-1064
Système: D, E, XT
Description:
L'émetteur laser D26 peut être utilisé pour mesurer la planéité, la rectitude, l'équerrage et le parallélisme. Utilisé principalement dans les applications de machines-outils. Le faisceau laser pivote sur 360° avec une distance de mesure pouvant atteindre 30 mètres de rayon.
Émetteur laser D75
Réf.: 12-0075
Système: D, E
Description:
Pour mesurer la rectitude et l'orientation de l'axe. Montage optionnel : filetages M6 sur les extrémités et les côtés. Distance de mesure : 40 m

Supports

Adaptateur de tige avec cible intégrée
Réf.: 12-0767
Système: E
Description:
Compatible avec le détecteur E8/E9. Cible coulissante. Pour le montage du détecteur sur des tiges classiques avec une distance centre à centre de 40 mm. Peut être utilisé sur le support coulissant 12-0768 ou sur tout autre support compatible.
Base magnétique
Réf.: 12-0013
Système: D, E, XT
Description:
Base magnétique polyvalente avec fonction Marche/Arrêt et de nombreuses possibilités de montage sur tige. Le support de décalage 12-1008 est également requis pour une utilisation avec la série XT.
Base magnétique à tête pivotante
Réf.: 12-0045
Système: D, E
Description:
Base magnétique polyvalente à tête pivotante 360° avec de nombreuses possibilités de montage sur tige.
Base magnétique à tête pivotante
Réf.: 12-1133
Système: D, E, XT
Description:
Base magnétique polyvalente à tête pivotante 360° avec de nombreuses possibilités de montage, pour tiges C–C 40 mm et C–C 56 mm. Dotée d'une vis et d'une rondelle qui permettent de bloquer la rotation supérieure de la base pour une utilisation lors d'opérations telles que l'alignement d'arbres.

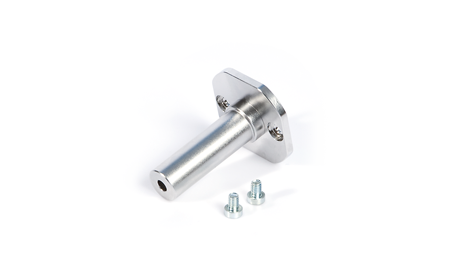

Broche de fixation pour D146
Réf.: 12-0568
Système: D, E
Description:
Broche de fixation des accessoires pour l'émetteur laser D146. Permet de pointer le faisceau laser dans le mandrin, par exemple. Ø20 mm.
Kit d'extension pour E290 pour les grands diamètres
Réf.: 12-0901
Système: E
Description:
Pour utiliser le niveau de précision E290 sur des diamètres de 55 à 800 mm.
Support coulissant avec tête pivotante
Réf.: 12-0137
Système: D, E
Description:
Pour la mesure du parallélisme des rouleaux. Les pieds sphériques peuvent être placés dans deux positions différentes pour s'adapter à des diamètres de rouleau plus ou moins importants.
Support coulissant min. Ø120 mm.
Réf.: 12-0455
Système: D, E
Description:
Pour la mesure de la rectitude des alésages. Pieds magnétiques. Pour les alésages Ø120–250 mm.
Support coulissant min. Ø200 mm.
Réf.: 12-0543
Système: D, E
Description:
Pour la mesure de la rectitude des alésages. Pieds magnétiques. Pour les alésages Ø200–350 mm, largeur min. 80 mm
Support coulissant min. Ø300 mm.
Réf.: 12-0510
Système: D, E
Description:
Pour la mesure de la rectitude des alésages. Pieds magnétiques. Pour les alésages Ø300–500 mm, largeur min. 100 mm
Support d'auto-centrage, alésage en ligne
Réf.: 12-0341
Système: D, E
Description:
Pour la mesure du tube d'étambot.. Plus petit diamètre : 300 mm. Poutres et tiges d'extension incluses pour les diamètres jusqu'à 1 200 mm.
support d'axe pour l'unité de mesure
Réf.: 12-0787
Système: E
Description:
Support à utiliser avec une unité ES comme émetteur laser. Broche d'attache Ø : 20 mm, longueur : 40 mm. L'unité de mesure peut également être pivotée pour pointer le faisceau laser à travers la broche, une fonctionnalité utile pour l'alignement des embarreurs, par exemple.

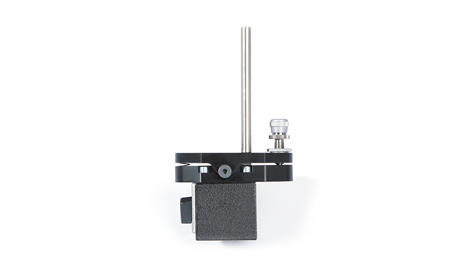

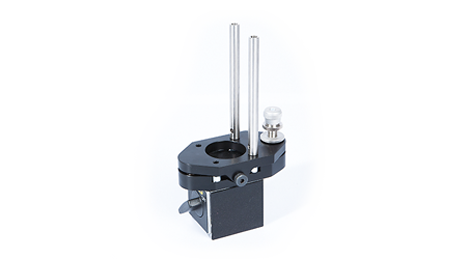

Table inclinable avec base magnétique
Réf.: 12-0742
Système: D, E
Description:
Table inclinable à utiliser comme émetteur avec une unité ES, par exemple avec le programme de mesure de déviation. Cette table inclinable facilite et accélère l'alignement à vue du faisceau laser. Utilisez l'unité EM comme détecteur, montée sur une base magnétique classique.
Tiges : 120 mm
Réf.: 12-0324
Système: D, E, XT
Description:
Acier inoxydable. Diamètre : 10 mm. Extensibles. Support en plastique inclus.
Tiges : 240 mm
Réf.: 12-0060
Système: D, E, XT
Description:
Acier inoxydable. Diamètre : 10 mm. Extensibles. Support en plastique inclus.
Tiges : 60 mm
Réf.: 12-0059
Système: D, E
Description:
Acier inoxydable. Diamètre : 10 mm. Extensibles. Support en plastique inclus.
Tiges : 75 mm
Réf.: 12-1161
Système: D, E, XT
Description:
Acier inoxydable. Diamètre : 10 mm. Extensibles. Support en plastique inclus.
