Le laser – un point de départ idéal pour une mesure de précision
Le faisceau laser est la référence pour les mesures. C'est en quelque sorte une règle droite sans masse, c'est-à-dire un excellent point de départ pour des mesures de précision. Mais chaque application de mesure nécessite un émetteur laser différent. Lisez la suite pour en savoir plus !

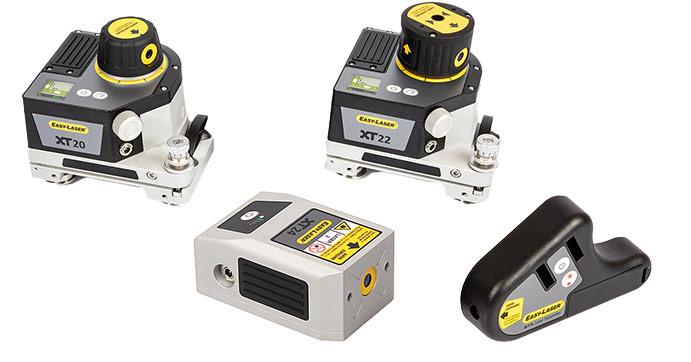

XT20 et XT22 : émetteurs polyvalents avec tête laser pivotante
Ces émetteurs conviennent à la plupart des types de mesures géométriques, comme la rectitude, la planéité et l'équerrage. La tête laser pivotante permet de disposer d'un plan laser de 360° parallèle à l'objet mesuré. Le XT22 permet également d'incliner le faisceau laser à 90° par rapport au sens de balayage pour les mesures d'équerrage. Les niveaux électroniques assurent un retour d'information rapide et réduisent le risque d'erreur.
Les deux émetteurs se connectent à l'application XT Alignment. Cela vous offre plusieurs avantages en termes de facilité d'utilisation. L'application vous avertit également des changements de température et des vibrations susceptibles d'affecter négativement les résultats de la mesure. Un autre avantage est le guidage étape par étape lors de l’étalonnage des unités.
Quelles sont les principales différences entre ces deux émetteurs ? Consultez le tableau ci-dessous.
| XT20 | XT22 | |
|---|---|---|
| Rayon de mesure | 20 m | 40 m |
| Type de laser | Diode | Diode à fibre |
| Réglage fin de la tête du laser | Rapport de transmission 1:132 | Rapport de transmission 1:1320 |
| Indice IP | IP55 étanche à l'eau et à la poussière | – |
| Durée de fonctionnement | Jusqu'à 30 heures | Jusqu'à 30 heures |
| Durée de fonctionnement | Li-Ion rechargeable | Li-Ion rechargeable |
| Faisceau laser | Balayage à 360° | Balayage à 360° ou angle à 90° |
| Niveaux de précision numériques | x | x |
Le XT24 mesure la rectitude des alésages et plus encore
L' émetteur laser Easy-Laser® XT24 est généralement utilisé pour mesurer la rectitude, par exemple, des axes centre d'alésage et des lignes de transmission de propulsion. L' émetteur laser a une distance de mesure allant jusqu'à 40 mètres et des supports sont disponibles pour de nombreuses utilisations. La diode laser couplée à la fibre fournit une précision extrême.
Émetteur laser pour l'alignement de galets et de poulies
Cet émetteur est utilisé pour aligner les transmissions par courroie ou par chaîne. L'émetteur laser est monté sur l'un des galets, et le détecteur sur l'autre. L'émetteur génère un plan laser parallèle au galet de référence. Le détecteur lit la position par rapport au plan laser et affiche les valeurs de décalage et d'angle en temps réel sur un écran numérique pour un alignement de la machine en toute simplicité. Si vous connectez le détecteur à un écran séparé, par exemple votre smartphone, vous pouvez suivre l'alignement à l'endroit où vous réglez, ce qui rend le travail encore plus facile !
L'émetteur et le détecteur sont montés avec des aimants sur les galets.
Exemples d'applications
Mesure de la planéité des fondations d'une machine à l'aide du XT22 avec tête pivotante.
Alignement des alésages avec le système XT950, qui comprend l'émetteur XT24.
Alignement des courroies avec le système XT190.
Nous espérons que vous avez à présent une idée plus précise des différents émetteurs laser que nous proposons. Vous avez trouvé un modèle qui répond à vos besoins spécifiques en matière de mesure ? Ou bien vous n'avez pas trouvé ce que vous cherchiez ? Dans tous les cas, n'hésitez pas à nous contacter. Et si vous souhaitez en savoir plus sur l'un de ces émetteurs, vous pouvez consulter notre catalogue de produits.
