Easy-Laser® XT550 - Alineador de ejes EX

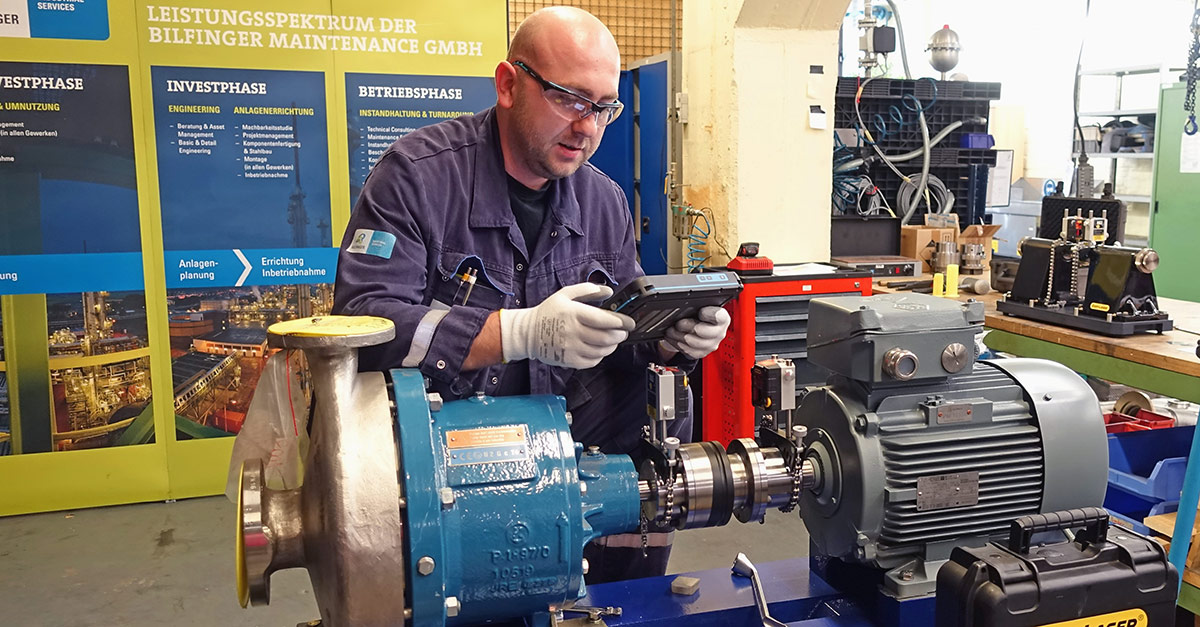

El sistema Easy-Laser® XT550 con certificación Ex está desarrollado para zonas peligrosas y se maneja fácilmente a través de nuestra aplicación XT Alignment. Es un sistema de medición avanzado para alinear maquinaria giratoria de montaje sobre bridas/horizontal y vertical. El XT550 le permitirá hacer lo siguiente:
El sistema de alineación XT550 incluye todas las funciones del sistema XT660 con una importante diferencia: es intrínsecamente seguro y puede utilizarse en zonas potencialmente peligrosas.
Incluye la tecnología láser de puntos de Easy-Laser y, por tanto, permite medir máquinas más grandes y tramos más largos. Las unidades de medición están homologadas de acuerdo con la Directiva EX* más reciente y cuentan con los grados de protección IP66 e IP67 frente al agua y el polvo.
El sistema XT550 se puede adquirir con dos configuraciones: con o sin la unidad de visualización Tab-Ex® de ECOM con homologación EX. La aplicación XT Alignment funciona en la mayoría de las unidades con iOS y Android, además de en nuestra propia unidad de visualización XT. Sin embargo, el uso de estas unidades no está permitido en áreas potencialmente explosivas, aunque constituyen el complemento perfecto para su uso en otros lugares.
Nota: En las zonas con clasificación EX, el dispositivo móvil que desee utilizar debe estar debidamente homologado para esas zonas. Asegúrese siempre de que el dispositivo cuente con las etiquetas correspondientes antes de acceder a una zona potencialmente explosiva. La unidad de visualización XT no cuenta con homologación EX.
*Las unidades de medición de XT50 cuentan con la homologación EX, lo que significa que cumplen con los requisitos esenciales de salud y seguridad relativos al diseño de productos pensados para su utilización en atmósferas potencialmente explosivas. Descargar certificado.
Los programas citados a continuación son los más utilizados con este sistema. Haga clic aquí para ver una descripción completa de posibilidades.
*=accesorios necesarios
Los valores se registran en puntos de medición fijos situados a las 9, las 12 y las 3 en punto. Es el método clásico de tres puntos que se puede utilizar en la mayoría de los casos: es el preferido en las situaciones en que la máquina que se va a alinear está montada sobre un objeto móvil y no se pueden utilizar inclinómetros (p. ej., en barcos, grúas, aerogeneradores, etc.).
Método ideal para máquinas acopladas en las que los ejes se giran manualmente a cualquier posición. Con la función EasyTurn™ puede comenzar el proceso de medición en cualquier punto del giro. Puede girar el eje en tres diferentes posiciones separadas tan solo 20° para registrar los valores de medición. Esta es una versión más fácil de usar que el método de tres puntos (consulte 9–12–3).
Este método es básicamente idéntico a EasyTurn™, excepto por el hecho de que permite registrar multiples puntos en el sector rotado. Esto ofrece una base de cálculo optimizada. Es perfecto, por ejemplo, para cojinetes de deslizamiento y turbinas.
Registro automático de los valores de medición durante el barrido continuo del eje. La forma más rápida y sencilla de conocer el estado de alineación de máquinas acopladas. Cientos de puntos registrados. Inicie el registro, gire y pare en cualquier ángulo: obtendrá los resultados instantáneamente. Se incluye un control de calidad de la medición (vea el ejemplo que aparece abajo a la izquierda).
Se utiliza cuando las máquinas están desacopladas y cuando la rotación puede ser difícil de controlar. Gire un eje/unidad cada vez para pasar el haz sobre el otro (fijo). Repita alternadamente hasta que se hayan registrado suficientes puntos de medición. Se puede comenzar y parar en cualquier punto del giro. Se utiliza para maquinaria grande y pesada, como turbinas de gas, aerogeneradores o cajas de engranajes que pueden ser difíciles de girar hasta una posición específica.
Las unidades de medición XT50 utilizan láser de tipo punto y superficies PSD cuadradas de un eje. Una avanzada pantalla OLED (D) muestra el ángulo de la unidad, lo que facilita su colocación sobre el eje. Cuenta con grados de protección IP66 y 67, a prueba de polvo, agua y golpes. Batería de alta capacidad y gran autonomía: hasta 20 horas. Tecnología inalámbrica integrada.
Basada en la Samsung GALAXY Tab Active, la tableta para zonas peligrosas de Ecom está certificada para su uso en zonas peligrosas clasificadas como Zona 1/ 21 y DIV 1.
Para el software, consulte Soporte > Descarga de software.
