Info

Zur schnellen und einfachen
Ausrichtung von Scheiben/Rollen

Easy-Laser® D90 kann innerhalb von Sekunden installiert werden, und die auf die Zielmarken projizierte Laserlinie zeigt eindeutig an, wie die Maschinen zu justieren sind.

Anwenderfreundlich

Das Messwerkzeug lässt sich innerhalb weniger Sekunden anbringen, und die auf die Zielmarken projizierte Laserlinie ist deutlich zu erkennen. Wenn die Linie mit den Kerben der Zielmarken übereinstimmt, befindet sich die Maschine in der richtigen Position. Das Ergebnis ist eine schnelle und präzise Ausrichtung.

Enorme Kosteneinsparungen

Getriebe mit zwei und mehr Riemen oder mit breiten Riemen sind besonders empfindlich gegenüber einer falschen Ausrichtung, die zu großen Unterschieden in der Riemenspannung führt und mehr Abnutzung und Verschleiß an den Kanten verursacht. Durch die Ausrichtung mit Easy-Laser® BTA verringern Sie den Verschleiß an Scheiben/Rollen, Riemen, Lagern und Dichtungen und verringern auch Vibrationen. Mehr Effizienz bedeutet auch große Einsparungen bei den Energiekosten.

Für alle Arten von Scheiben/Rollen

Das Easy-Laser® D90 BTA wird an der Seite der Scheibe/Rolle befestigt und nicht an der Riemennut. Dadurch ist die Einstellung von Keilriemen-, Flachriemen- und Zahnriemenscheiben sowie Kettenrädern gleichermaßen einfach. Die clevere Konstruktion der Ankerplatte/Bezugsfläche gewährleistet eine problemlose Ausrichtung sowohl großer als auch kleiner Scheiben/Rollen.

Anbringung einer zusätzlichen digitalen Anzeigeeinheit

Das Easy-Laser® D90 BTA hat Zielmarken, die „visuell“ abgelesen werden und eine hervorragende Genauigkeit gewährleisten. Das ist für viele Anwender ausreichend. Wenn Sie jedoch eine digitale Anzeigeeinheit mitsamt den entsprechenden Vorteilen nutzen möchten, besteht die Möglichkeit, die digitale Detektor-/Anzeigeeinheit (Art.-Nr. 12-0791) zu installieren, die die Laserlinie des Easy-Laser® D90 BTA erkennt. Volle Erweiterbarkeit ganz nach Easy-Laser®-Art!

  • Zeigt falsche Parallel- und Winkelausrichtung zwischen den Scheiben/Rollen an.
  • Viel schneller und genauer als die Messung mit früheren, traditionellen Methoden.
  • Sowohl für horizontal als auch vertikal montierte Maschinen.
  • Die Ausrichtung kann von einer Person vorgenommen werden.
  • Auch für nichtmagnetische Scheiben/Rollen geeignet.
  • Für fast alle Scheiben-/Rollenarten geeignet
Ein Angebot einholen
Systemteile

EIN KOMPLETTES SYSTEM UMFASST

  • 1 Lasersender
  • 2 Zielmarken
  • 1 Handbuch
  • 1 Wattierte Tasche
Merkmale

PROGRAMME UND FUNKTIONEN

Technische Daten

Technische Daten

Lasersender für Riemen

Name
Lasersender für D90
Art.-Nr.
12-0415
Scheiben-/Rollendurchmesser
Ø60 mm und größer
Laserklasse
2
Laserwellenlänge
635–670 nm
Strahlungswinkel
60°
Genauigkeit Laserebene – Bezugsebene:
Parallelität: < 0,05°, Versatz < 0,2 mm
Batterietyp
1xR6 (AA) 1.5 V
Batteriebetrieb
8 h Dauerbetrieb
Material
ABS-Kunststoff/Harteloxiertes Aluminium
Maße
BxHxT: 145x86x30 mm
Gewicht
270 g
Downloads

Downloads

Produktbroschüren und Bedienungsanleitungen im PDF-Format finden Sie hier. Sie enthalten weitere Informationen über unsere Produkte. Für Software, sehen Sie Lebenslanger Service > Software-Updates.

Handbücher

D90 Manual

Broschüren

Product Catalogue rev. 18
D90 brochure
Product Overview

Ein Angebot einholen >>

Ein Angebot einholen Bitte ausfüllen...
Land:
Ich akzeptiere die Hinweise zum Datenschutz
Select Country

Kontakt

Die neue XT770-Einheit ist mit mehreren neuen Funktionen ausgestattet, die Ihnen ein umfassendes Bild Ihrer Maschine während der Maschineneinrichtung bieten. Und dabei ist sie genauso anwenderfreundlich wie alle anderen XT-Systeme! Tatsächl... Mehr erfahren

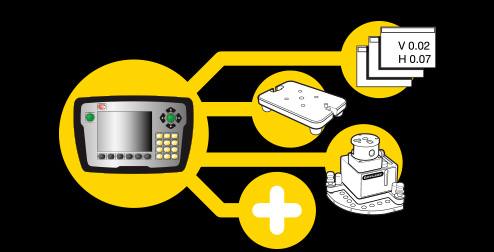

ERWEITERBARKEIT
