Renishaw XK10 laseruppriktningssystem* är en komplett lösning för mätning och justering av geometriska fel och rotationsfel vid tillverkning av verktygsmaskiner. Detta minskar maskinens monteringstid och optimerar den totala prestandan.
För att säkerställa att en verktygsmaskin är tillförlitlig och effektiv är det av största vikt att uppnå hög precision redan vid tillverkningen. Genom att kontrollera uppriktningen redan under monteringsprocessen kan man förhindra att fel upptäcks först när maskinen är färdigbyggd, då de kan vara svåra att åtgärda. Regelbundna kontroller av uppriktningen är också viktigt vid service och underhåll på plats, eller efter en verktygskollision.
Uppriktningssystemet XK10 har utvecklats för att göra det enklare att bygga maskiner. Tack vare sin kompakta storlek och flexibla fixturer kan XK10 konfigureras för många olika mätapplikationer, vilket möjliggör kontroll av linjäritet och roterande axlar för alla typer och storlekar av verktygsmaskiner. Efter uppriktning av axlarna sparas mätningarna i systemet som då kan tillhandahålla kompletta felrapporter.
Traditionella metoder för att identifiera uppriktningsfel innebär mätningar med granitblock, inklinometrar och mätklockor. Dessa metoder är manuella och risken för operatörsfel är stor. De kan också vara svåra att utföra, särskilt på maskiner med långa axlar eller där en noggrannhet på tusendelar krävs.

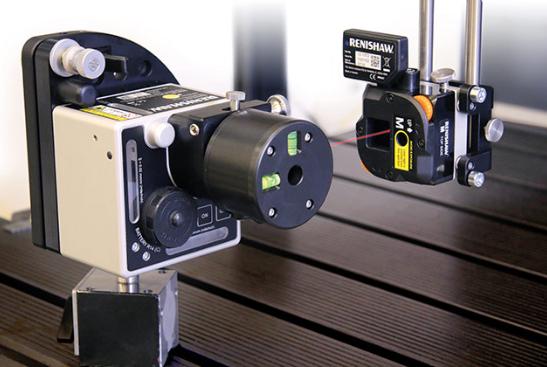

Laseruppriktningssystemet XK10 är en lätt och kompakt digital lösning. Det kan användas för uppriktning och mätning av parallellitet, rakhet och rätvinklighet av linjäraxlar samt planhet på maskinbord.
Traditionella metoder för att identifiera rotationsfel, t.ex. spindelriktning (eller pekriktning) och axeluppriktning, innebär att man använder testdorn och mätklockor. Detta kan vara svårt att utföra på större maskiner och det finns stor risk för feltolkningar och beräkningsfel.

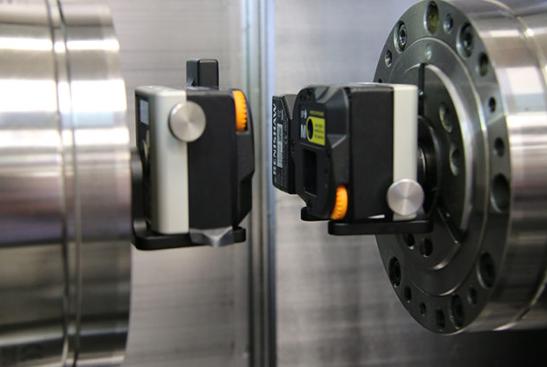

XK10-systemet kan monteras direkt i spindlar eller chuckar för att utföra noggranna mätningar av rotationsfel. Mjukvaran registrerar mätningarna digitalt och levererar utförliga felrapporter, vilket minskar antalet fel orsakade av manuell dokumentation.
* OBS: Uppriktningssystemet XK10 tillverkas i samarbete mellan Easy-Laser och den globala teknikkoncernen Renishaw. För detaljerad produktinformation och instruktionsvideor, besök www.renishaw.com/xk10
